Dotaz:

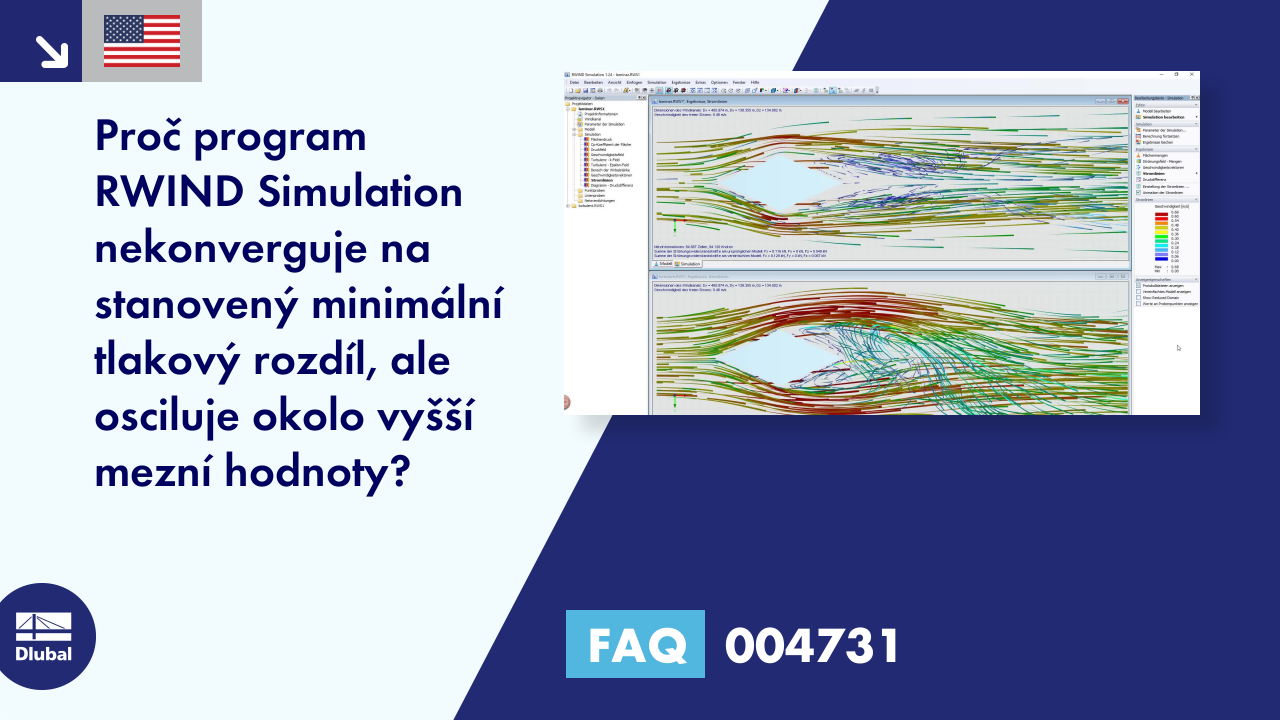

Proč program RWIND Simulation nekonverguje na stanovený minimální tlakový rozdíl, ale osciluje okolo vyšší mezní hodnoty?
Odpověď:
V mechanice proudění se rozlišuje mezi laminárním a turbulentním prouděním tekutin a plynů.
Laminární proudění je charakterizováno tím, že v oblasti přechodu mezi dvěma různými rychlostmi proudění nejsou kolmo k rychlosti proudění vytvářeny žádné víry. V tomto případě médium proudí okolo modelu ve vrstvách a tyto vrstvy se navzájem nemíchají.
Obecné
V programech RFEM a RSTAB máte možnost nechat si zobrazit veličiny pole proudění pro simulaci větru, jako tlak, rychlost, kinetickou energii turbulence a míru disipace proudění.
Ořezávací roviny jsou přitom přizpůsobeny vybranému směru větru.
Pokud máte pro svůj model experimentálně stanovené hodnoty tlaku na plochách, lze je použít na modelu konstrukce v programu RFEM 6, zpracovat v programu RWIND 2 a zohlednit jako zatížení větrem při statické analýze v programu RFEM 6.
Jak použít experimentálně stanovené hodnoty, se dozvíte v tomto článku z databáze znalostí: Statické výpočty se zatíženími větrem z experimentálně naměřených hodnot tlaku v programech RWIND 2 a RFEM 6
Výsledky programu RWIND si můžete zobrazit přímo v hlavním programu. V navigátoru Výsledky vyberte ze seznamu nahoře typ výsledků "Analýza simulace větru".
V současnosti máte k dispozici následující výsledky, které se vztahují k výpočetní síti programu RWIND:
Pomocí programu RWIND 2 Pro lze pro plochu snadno zadat propustnost. Potřebujete jen zadat
pro definici tlakových okrajových podmínek mezi přední a zadní stranou porézní zóny. Tímto nastavením získáte model proudění touto zónou se zobrazením rozdílných výsledků na obou stranách oblasti zóny.
Ale to není vše. Generování zjednodušeného modelu dále rozpozná propustné zóny a zohlední příslušné otvory v plášti modelu. Složitému geometrickému modelování propustného porézního prvku se můžete vyhnout. Pochopitelně - to je pro vás dobrá zpráva! Díky pouhému zadání parametrů propustnosti můžete tento nepříjemný proces obejít. Použijte tuto funkci pro simulaci propustných sítí na lešení, prachových clon, síťových konstrukcí a podobně. Budete nadšeni!
