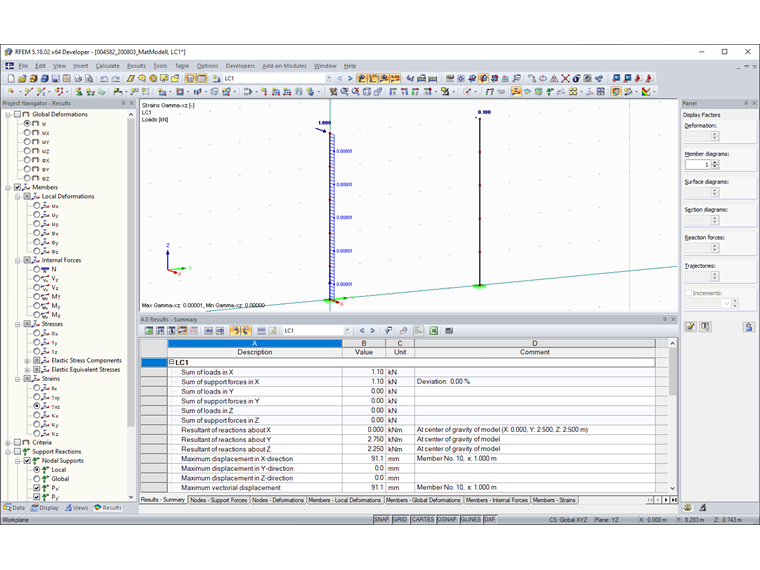

Uzamčený první řádek pro definici materiálu pomocí diagramu

Při zadávání nového materiálu pomocí typu definice Diagram je první řádek uzamčený. Jak mohu definovat svůj materiál?

Odpověď:

Pro první bod se v materiálovém modelu předpokládá modul pružnosti materiálu, takže řešič má k dispozici počáteční stav pro zajištění numerické stability.

Pokud žádný materiál nenačtete, první bod se při vytváření materiálového modelu pomocí typu definice diagramu nespočítá podle očekávání a nelze ho smysluplně upravit.

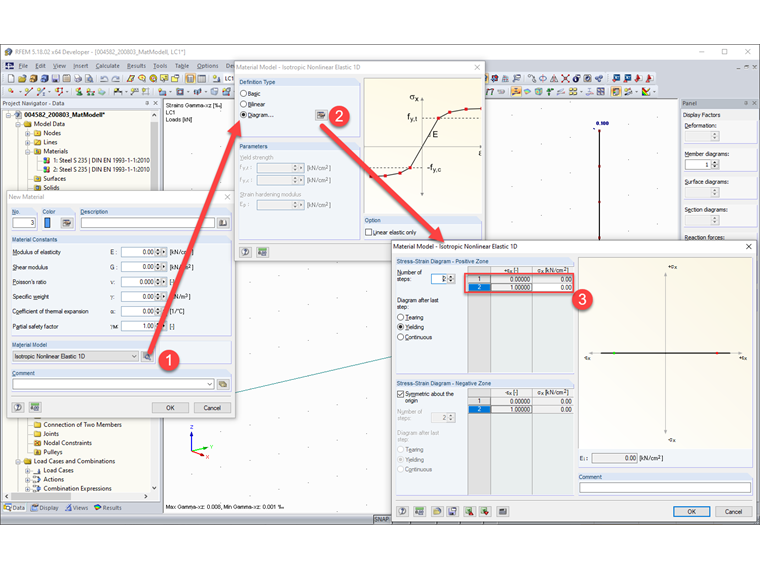

Vytvoření materiálového modelu, nesprávný postup
Vytvoření materiálového modelu, nesprávný postup

Aby se tomu zabránilo, musíte materiál nejdříve načíst. Poté můžete materiálový model vytvořit obvyklým způsobem a také upravit příslušné body. První bod lze nyní upravit ve vztahu k napětí.

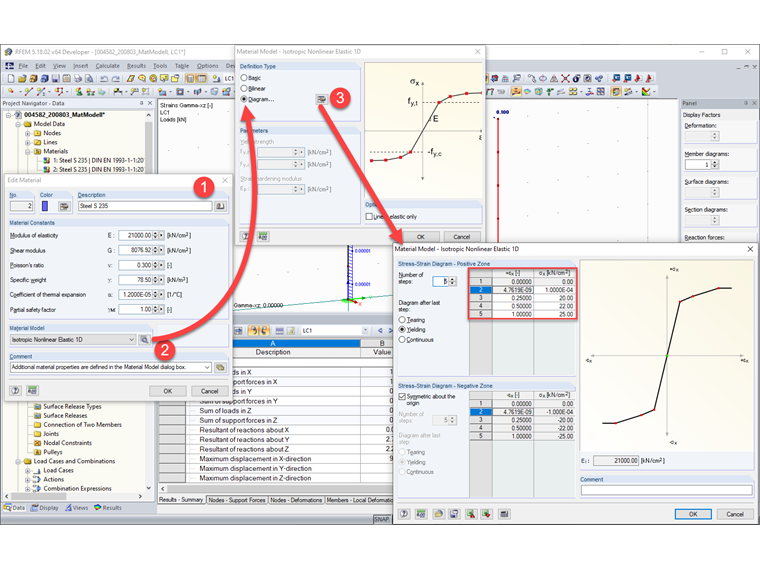

Vytvoření materiálového modelu, správný postup
Vytvoření materiálového modelu, správný postup
