Odpověď:

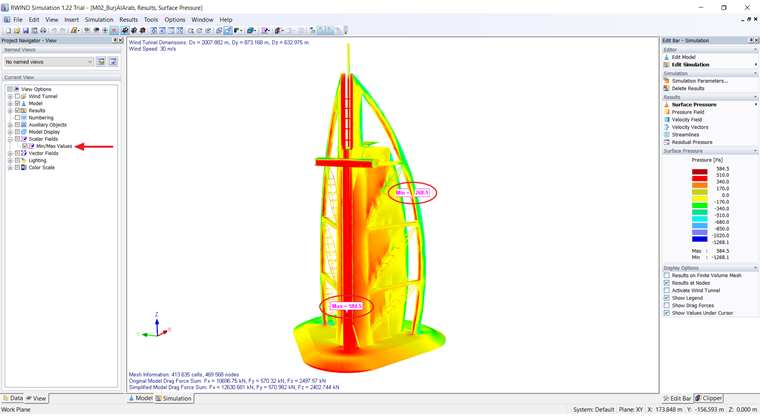

Program poskytuje v navigátoru Zobrazit v položce „Skalární pole“ možnost „Min./max. hodnoty“. Při aktivaci této volby zobrazí program pro typy výsledků- Plošný tlak
- Pole tlaků

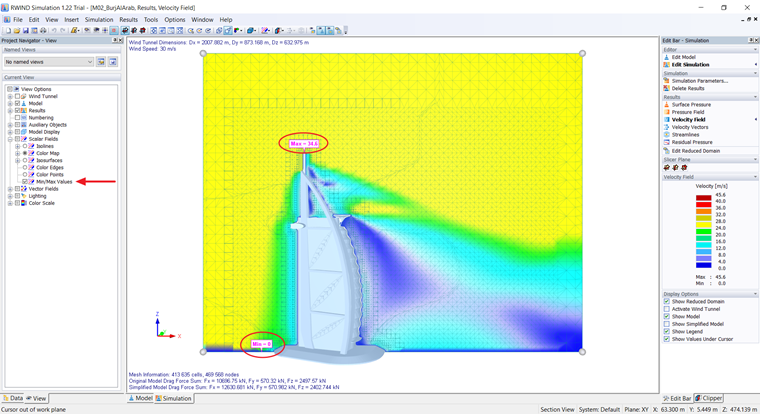

- Pole rychlostí
Dotaz
Kde mohu v programu RWIND Simulation zvýraznit místa s maximálním a minimálním povrchovým tlakem na modelu?
