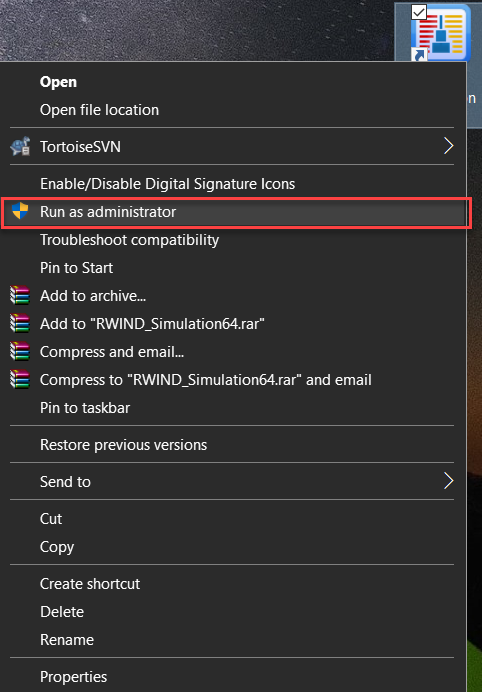

- Spusťte program RWIND Simulation "Jako správce". Klikněte pravým tlačítkem myši na ikonu RWIND Simulation a vyberte příkaz "Spustit jako správce".

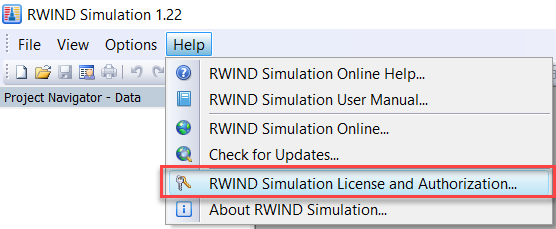

- V nabídce „Nápověda“ vyberte funkci „RWIND Simulation - Licence a autorizace“.

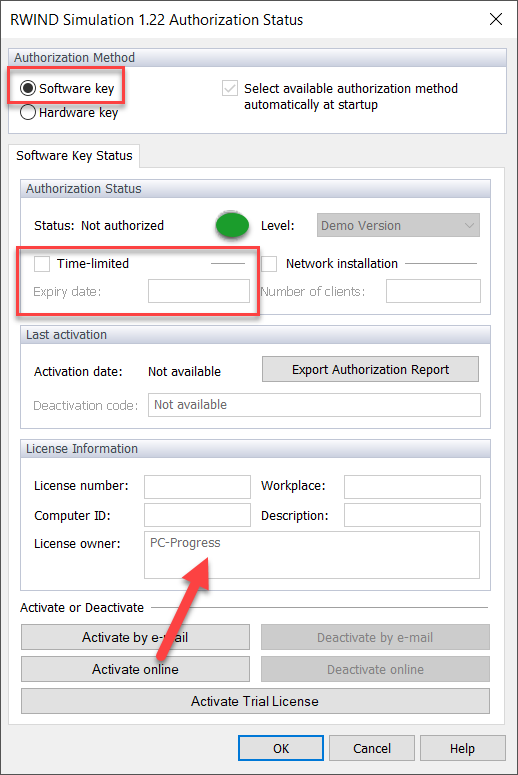

Otevře se dialog RWIND „Simulation 1.xx Stav autorizace“. - V dialogu „RWIND Simulation 1.xx Stav autorizace“ zkontrolujte, zda je k dispozici aktivní autorizace softwarového klíče. To je případ, pokud je v sekci „Metoda autorizace“ vybrána možnost „Softwarový klíč“ a v sekci „Stav autorizace“ je zelenou tečkou označena aktivní autorizace.
Pokud je kontrola negativní a pokud se zobrazí červená tečka, v počítači pro jednoho uživatele není aktivována žádná licence programu RWIND Simulation pomocí softwarového klíče. V důsledku toho nelze pro licenci prodloužit aktivační období.

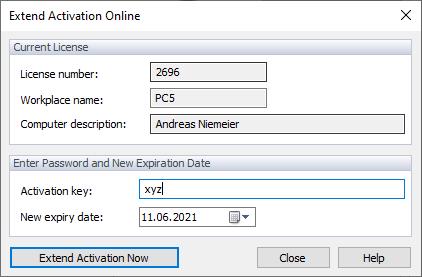

Pokud jsou výše uvedené požadavky splněny, klikněte na tlačítko „Prodloužit aktivaci online“. Otevře se dialog „Online prodloužení aktivace“. - V dialogu "„Online prodloužení aktivace“ se zobrazí specifikace licence pro prodloužení.
Na základě smluvních podkladů zadejte online aktivační klíč a v poli pro datum zadejte nové aktivační období.
Poté spusťte prodloužení licence online pomocí funkce „Prodloužit aktivaci nyní“.

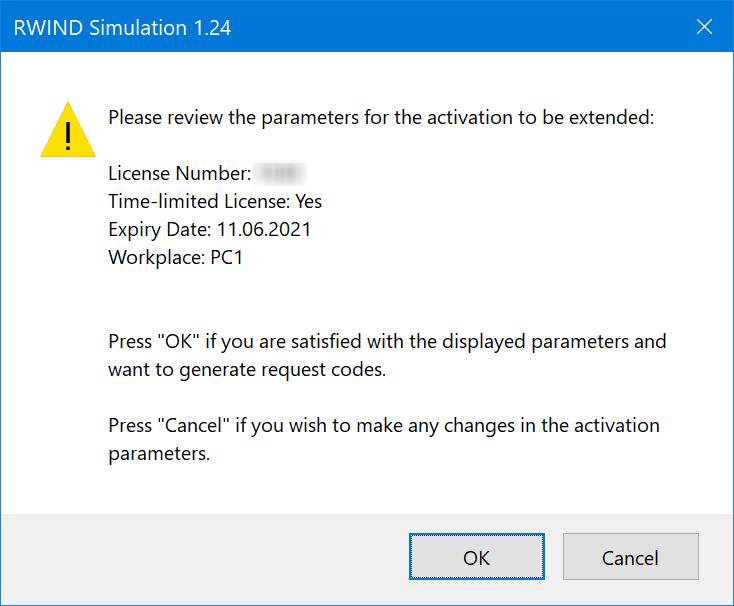

Tím se otevře dialog „RWIND Simulation 1.xx“. - V dialogu „RWIND Simulation 1.xx“ s bezpečnostním dotazem pro plánovanou úpravu vyberte volbu „OK“ pro konečnou změnu aktivačního období.
Po úspěšné změně aktivační doby se zobrazí potvrzovací zpráva a program můžete používat bez omezení.
Online prodloužení aktivace softwarového klíče RWIND před vypršením platnosti
Jak lze prodloužit pro program RWIND Simulation licenci aktivovanou na základě softwarového klíče před uplynutím aktivačního období?
