Dotaz
Je možné v diagramu liniového uvolnění definovat rozdílnou tuhost pro tah a tlak mezi dvěma plochami?
Odpověď:

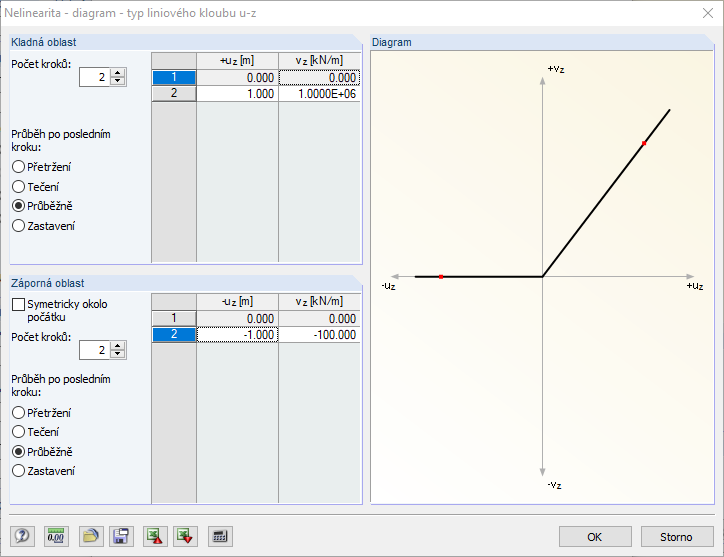

V tahové a tlakové oblasti liniového uvolnění můžeme definovat různé vlastnosti, jak je znázorněno na Obrázku 01.U liniového uvolnění mezi dvěma plochami je třeba vzít do úvahy jednu zvláštnost v případě uvolněné plochy. V přiloženém modelu je definováno stejné liniové uvolnění. U levého modelu je uvolněná spodní plocha 1, u pravého modelu je to naopak horní plocha 4. Pro obě plochy je lokální osa y plochy rovnoběžná s globální osou Z.

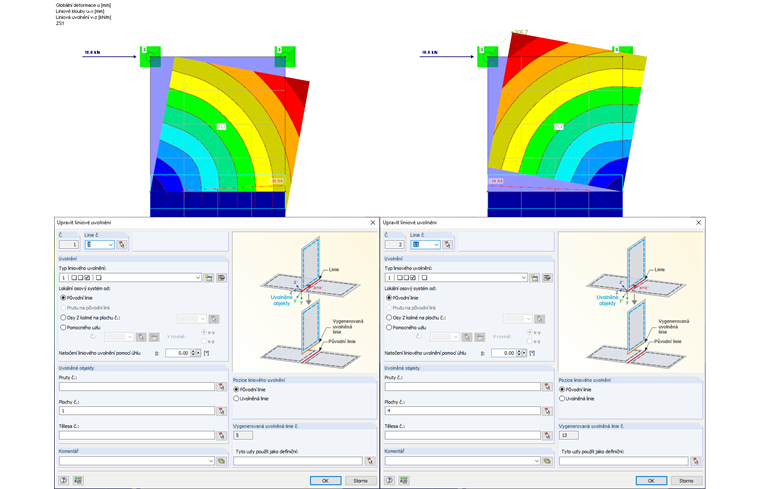

Grafika deformace ukazuje zcela odlišné deformace pro oba modely.
V levém modelu se spodní uvolněnou plochou je tlačená oblast velmi slabá. Pro tuto orientaci os je reakční síla plochy 2, která tlačí na plochu 1 shora, velmi slabá.
V modelu na pravé straně se horní plocha uvolní, takže reakční síla plochy 4, která tlačí na plochu 3 shora, je velmi tuhá.
Máte nějaké otázky?
Pro přehledné zobrazení hodnot výsledků je možné použít různá nastavení. Některé uživatele například ruší bílé pozadí v textových bublinách. Pozadí můžete upravit v "Nastavení zobrazení" pomocí Průhlednosti a Barvy pozadí.
U relativně velkých nebo relativně malých ploch může dojít k tomu, že automaticky vytvořené hodnoty výsledků poměrově neodpovídají konstrukci. Die Ergebnisse werden bei großen Flächen entweder zu häufig erzeugt oder bei kleinen Flächen zu wenig.
U smíšených systémů z prutů a ploch je třeba věnovat vždy zvláštní pozornost spojovacím bodům, protože v těchto místech nelze vždy bez problému přenášet všechny vnitřní síly.
V tomto příspěvku si ukážeme, jak lze zohlednit polotuhé spojení mezi plochami pomocí liniových kloubů a liniových uvolnění. Polotuhé spojení mezi plochami lze zohlednit pomocí liniových kloubů a liniových uvolnění. Příkladem mohou být styčné spáry v železobetonových konstrukcích nebo rohová spojení v konstrukcích z křížem lepeného dřeva.
