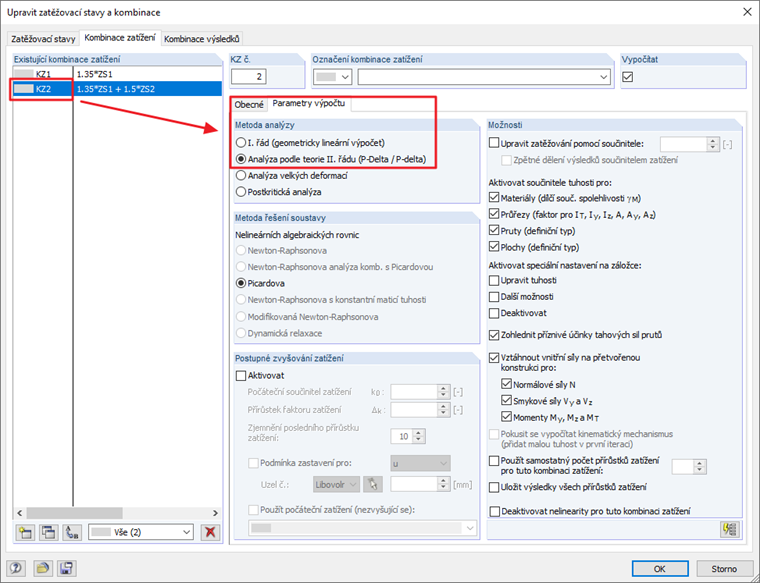

Ne, pro výpočet kombinace zatížení zde není žádný rozdíl. Rozhodující je, který typ výpočtu se nastaví pro tuto kombinaci zatížení, viz Obrázek 1.
Ne, pro výpočet kombinace zatížení zde není žádný rozdíl. Rozhodující je, který typ výpočtu se nastaví pro tuto kombinaci zatížení, viz Obrázek 1.
V konfiguraci mezního stavu použitelnosti lze upravovat různé parametry posouzení průřezů. Je zde také možné zadat výchozí stav průřezu pro posouzení deformací a šířky trhlin.
Aktivovat lze následující nastavení:
V záložce 'Návrhové podpory a průhyb' v dialogu 'Upravit prut' lze pruty jednoznačně segmentovat pomocí optimalizovaného zadávacího dialogu. V závislosti na podporách se automaticky použijí mezní deformace pro konzolové nebo prosté nosníky.
Zadáním návrhové podpory v příslušném směru na začátku prutu, na jeho konci a na vnitřních uzlech program automaticky rozpozná segmenty a délky segmentů, ke kterým se vztahuje dovolená deformace. Pomocí definovaných návrhových podpor také automaticky rozpozná, zda se jedná o nosník nebo konzolu. Ruční přiřazení jako v předchozích verzích (RFEM 5) již tak není nutné.
Pomocí možnosti 'Uživatelsky zadané délky' lze upravit referenční délky v tabulce. Standardně se použije vždy příslušná délka segmentu. Pokud se ale referenční délka odchyluje od délky segmentu (např. u zakřivených prutů), pak zde lze upravit.
Tato funkce také přispívá k přehlednosti zobrazení výsledků. Ořezávací roviny jsou roviny řezu, které lze modelem libovolně proložit. Oblast před nebo za touto rovinou bude pak v pohledu skrytá. Tak můžete jasně a přehledně zobrazit výsledky například v průniku nebo uvnitř tělesa.
Výsledky napětí v tělesech lze zobrazit jako barevné 3D body v konečných prvcích.
