Generování zatížení větrem na svislé plochy stěn otevřených budov

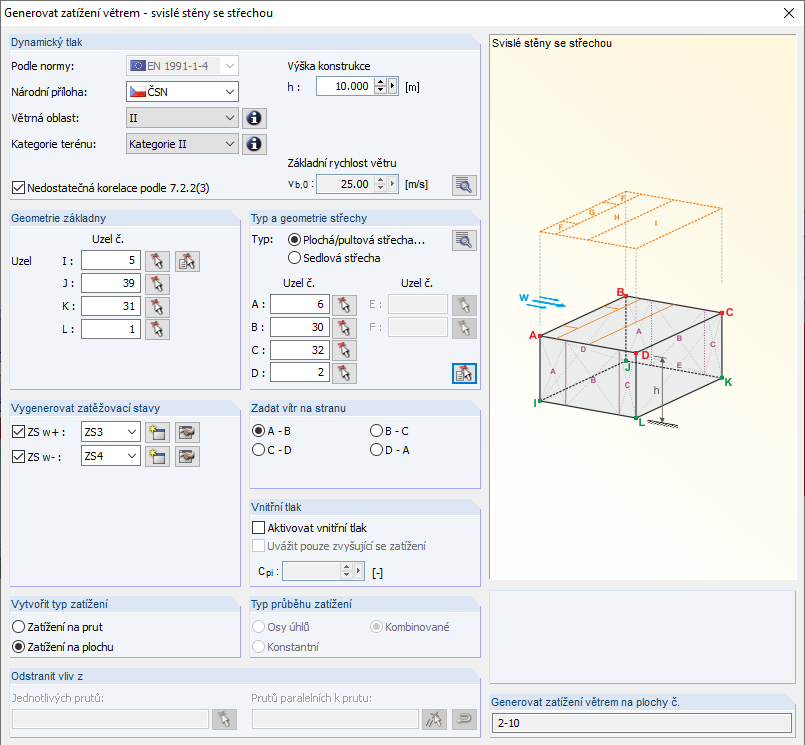

Jsou při generování zatížení větrem pomocí plošných zatížení pro otevřenou budovu zahrnuty svislé plochy stěn?


Odpověď:

Ne, obvykle nejsou zahrnuty. Die Windlastgenerierung über Flächenlasten erfasst immer die Windlast orthogonal zur aufgespannten Fläche.

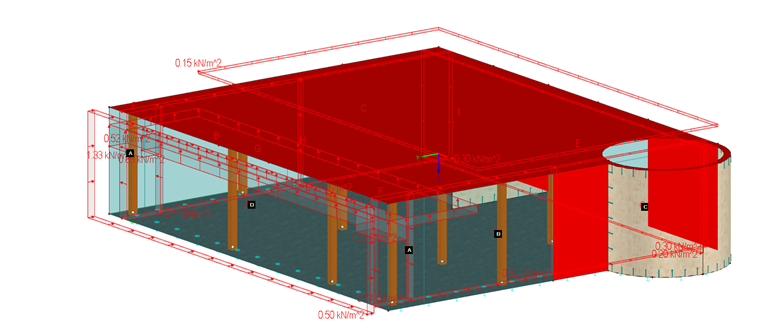

Für das angehängte Beispiel ist aber im Bild 2 die Belastung in der angeströmten Windlastfläche von 0,5kN/m² relativ einfach umzurechnen.

Pomocí nového samostatného programu RWIND Simulation lze také generovat zatížení větrem pro jakoukoli geometrii budovy. Dieses bietet Ihnen die Möglichkeiten zur Windsimulation und zur Generierung von Windlasten. Tyto možnosti je možné optimálně využít ve spojení s programem RFEM pro statické výpočty pomocí MKP resp. s programem RSTAB.

Údaje

Přímý import modelů z programu RFEM nebo RSTAB umožňuje stanovit příslušné parametry pro analyzované směry větru pomocí profilů větru závislých na výšce na základě normy pro posouzení zatížení větrem. Výsledkem jsou příslušné zatěžovací stavy s dalšími globálně definovanými parametry.

Bez programu RFEM resp. RSTAB je možné program RWIND Simulation spustit ručně. K tomu lze data načíst z vektorové grafiky STL.

Import terénu a budov prostředí do simulace ze souborů STL je také možný.

Na základě výměny dat mezi programy RFEM resp. RSTAB a RWIND Simulation bez problémů využijete výsledky analýzy proudění větru jako zatěžovací stavy ve Vašem obvyklém pracovním prostředí programu RFEM resp. RSTAB.

Funkce programu RWIND Simulation

  • 3D analýza nestlačitelného proudění pomocí řešičů OpenFoam,
  • Přímý import modelu z programu RFEM či RSTAB nebo ze souborů STL
  • Jednoduché změny modelu pomocí funkce drag-and-drop a grafických úprav,
  • Automatická korekce topologie modelu pomocí síťování zjednodušeného modelu
  • Možnost přidávat objekty z okolního prostředí (budovy, terén...)
  • Rychlostní profily závislé na výšce v souladu s příslušnou normou
  • Modely turbulence k-epsilon a k-omega
  • Automatické síťování podle zvolené hloubky detailu
  • Paralelní výpočet s optimálním využitím výkonu vícejádrových počítačů
  • Výsledky během několika minut v případě simulací s malým rozlišením (do 1 milionu buněk)
  • Výsledky během několika hodin v případě simulací se středním/vysokým rozlišením (1 až 10 milionů buněk)
  • Grafické zobrazení výsledků na rovinách ořezávacího boxu / řezače (skalární a vektorová pole)
  • Grafické zobrazení proudnic a animace proudnic.

Autor

Ing. Kuhn je zodpovědný za vývoj produktů pro dřevěné konstrukce a poskytuje technickou podporu zákazníkům.
