Výpočet zatížení v modulu RF-STAGES na základě lineární analýzy a analýzy velkých deformací

Jaká analýza se používá v přídavném modulu RF-STAGES nebo STAGES pro výpočet dočasných zatížení a generovaných kombinací?

Odpověď:

V přídavném modulu RF-STAGES se dočasná zatížení v příslušné fázi výstavby počítají pouze lineárně podle lineární statické analýzy. Die permanenten Lasten, welche in das System eingeprägt werden, werden nichtlinear, nach Theorie III. Ordnung, berechnet. In den Kombinationen, die im Modul erzeugt werden können, werden dann die Ergebnisse der einzelnen Lastfälle kombiniert.

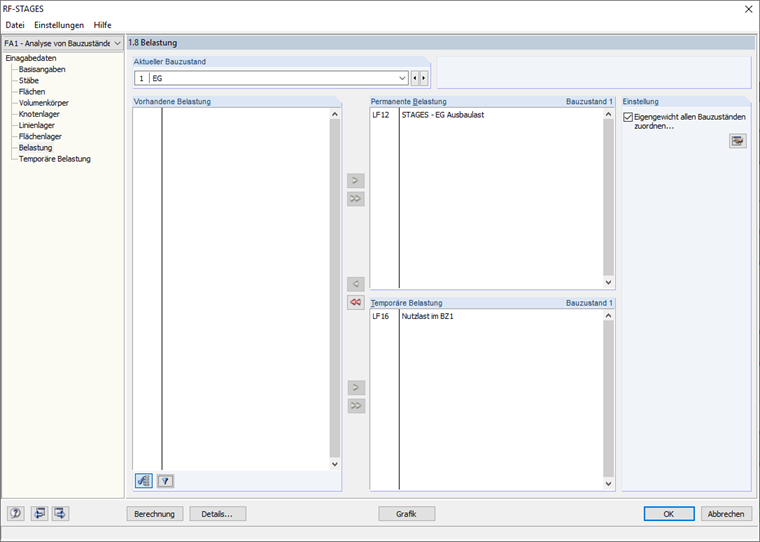

Přiřazení stálého a dočasného zatížení
Přiřazení stálého a dočasného zatížení
