Seiltragwerke nach Theorie III. Ordnung

Jak se počítají lanové konstrukce v programu RSTAB podle teorie III. řádu?


Odpověď:

Pokud posuzujete konstrukci s nosníky, sloupy a lany, zohlední program RFEM/RSTAB analýzu velkých deformací (teorie lan) pouze pro lana. Kabely mohou přenášet pouze tah; stávají se neúčinnými v případě záporných normálových sil.

Typ prutu "Lano" způsobí, že se výpočet provede podle teorie III. řádu a lanové řetězce tak nezpůsobují přerušení, jako by tomu bylo v případě uspořádání "tahový prut na tahový prut". To je hlavní rozdíl oproti typu "Tahový prut". Lana se tedy automaticky počítají podle teorie III. řádu se zohledněním podélných a příčných sil.

Tahové pruty a lana mají tuhost v podélném směru, zatímco lanům je navíc přiřazena ideální tuhost v příčném směru. Obnáší 1/200 tuhosti v podélném směru. Tato příčná tuhost je nutná pro výpočet lanového řetězce.

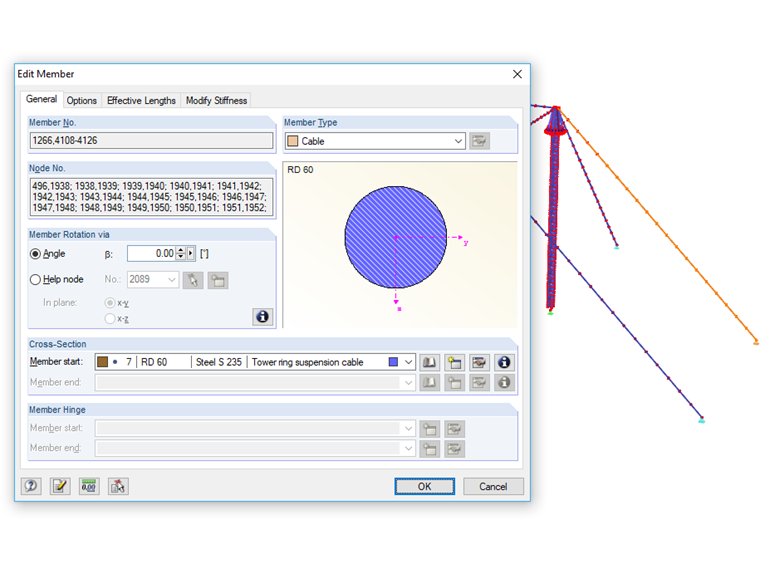

Pro správné stanovení linií průvěsů deformovaných lan je nutné lana modelovat pomocí více na sebe napojených prutů typu Lano (lanový řetězec). Pokud toto dělení chybí, linie průhybu není stanovena. To vede k nepoužitelným výsledkům.


Autor

Ing. Baumgärtel zajišťuje technickou podporu zákazníkům společnosti Dlubal Software.
