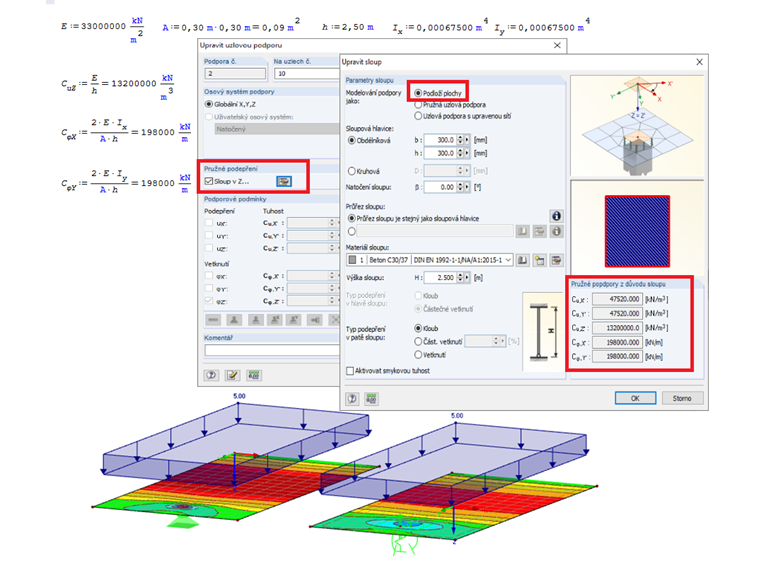

U Podloží plochy se plocha s rozměry sloupu vymaže a interně elasticky podepře. Levá deska se počítá se sloupovou podporou, pravá s normální uzlovou podporou.
Databáze znalostí
Databáze znalostí
Pružné uzlové podpory 2
Abychom v programu RFEM zamezili vzniku singularity v pevné uzlové podpoře, máme k dispozici možnost pružné uzlové podpory. Ta může být definována přímo v dialogu uzlové podpory jako Sloup v Z. Přitom musíme stanovit geometrii sloupu i materiál a podmínky jeho podepření. V tomto příspěvku ukážeme variantu modelování sloupu jako Podloží plochy.
Databáze znalostí
Databáze znalostí
Autor
Ing. Baumgärtel zajišťuje technickou podporu zákazníkům společnosti Dlubal Software.
