Databáze znalostí

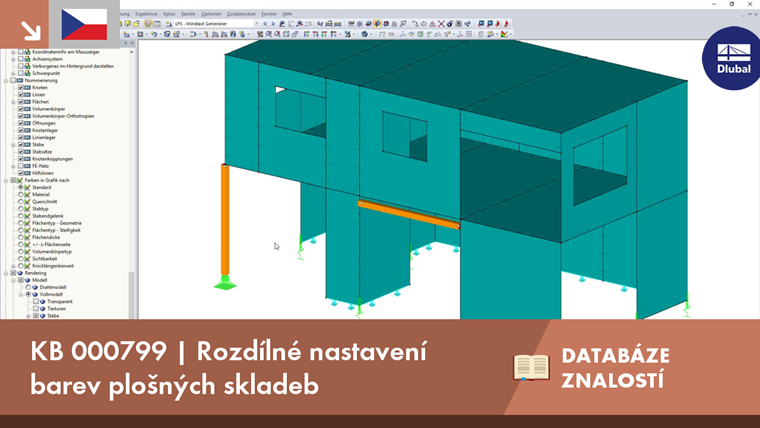

Rozdílné nastavení barev plošných skladeb v RF-LAMINATE

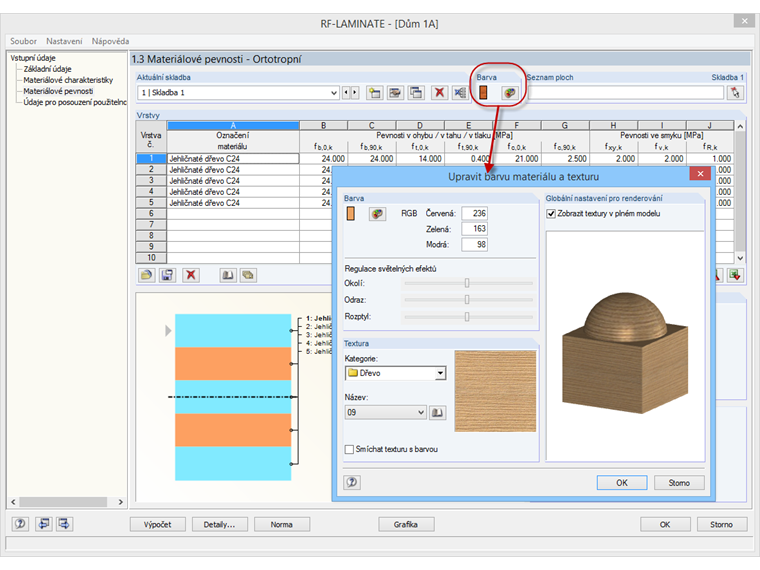

Pro rozlišení různých skladeb například stěn či stropních desek v RF‑LAMINATE je možné pro každou skladbu zadat vlastní barvu a texturu.
Autor
Ing. Kuhn je zodpovědný za vývoj produktů pro dřevěné konstrukce a poskytuje technickou podporu zákazníkům.
