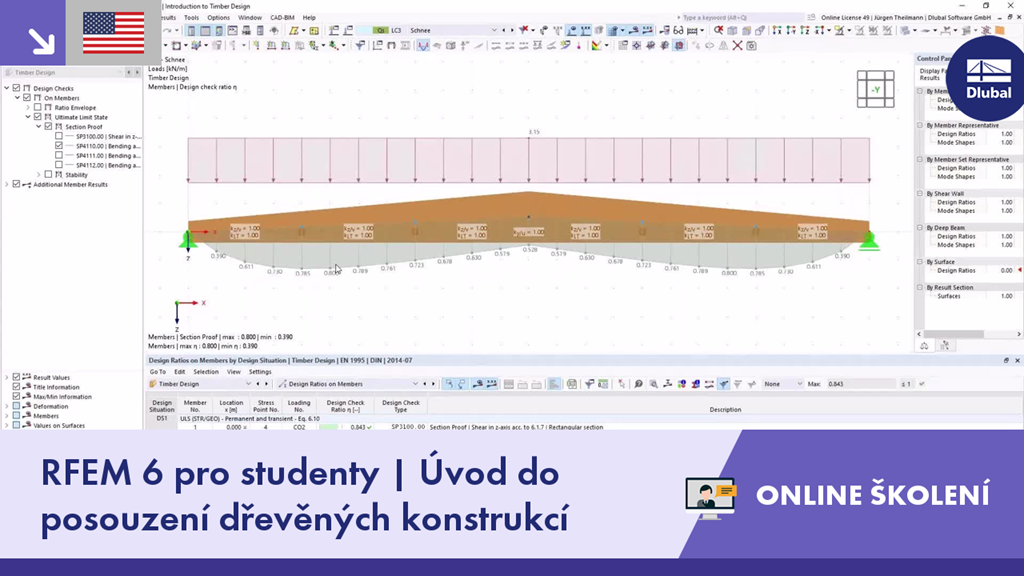

RFEM 6 pro studenty | Úvod do posouzení dřevěných konstrukcí | 30.4.2024

V tomto příspěvku porovnáme výpočet stěny z dřevěných panelů za použití typu tloušťky Nosníkový panel s ručním výpočtem.

Addon Posouzení dřevěných konstrukcí umožňuje posuzovat dřevěné sloupy metodou ASD (pomocí dovolených napětí) podle normy 2018 NDS. Přesný výpočet únosnosti v tlaku a součinitelů přizpůsobení dřevěných prutů je důležitý pro návrh a posouzení bezpečnosti. V následujícím příspěvku ověříme maximální kritickou pevnost ve vzpěru v addonu Posouzení dřevěných konstrukcí krok za krokem pomocí analytických rovnic podle NDS 2018 včetně součinitelů přizpůsobení v tlaku, upravené návrhové hodnoty pevnosti v tlaku a konečného využití.

Při výpočtu pravidelných konstrukcí není často zadání složité, je ale časově náročné. Automatizace zadávání pak může ušetřit drahocenný čas. V předkládaném případě je úkolem uvažovat podlaží domu jako jednotlivé fáze výstavby. Zadání bude provedeno pomocí programu C#, aby uživatel nemusel ručně zadávat prvky jednotlivých podlaží.

V programech RFEM a RSTAB lze posuzovat pruty s typem materiálu 'Vrstvené dřevo'. K dispozici jsou materiály následujících výrobců:

• Pollmeier (Baubuche)
• Metsä (Kerto LVL)
• STEICO
• Stora Enso

V konfiguraci pro únosnost můžete pro zvýšení pevnosti zohlednit odpovídajícím způsobem součinitele pevnosti. Součinitele, které pevnost redukují, se bez ohledu na to automaticky zohlední. Vyzkoušejte sami!

K názornému videu

V programu RFEM je k dispozici materiál OSB pro USA a Kanadu. Materiálové parametry se převezmou z manuálu "Panel Design Specification".

Typ tloušťky "Nosníkový panel" umožňuje modelovat dřevěné deskové prvky ve 3D prostoru. Stačí zadat geometrii plochy a dřevěné deskové prvky se vygenerují na základě interní prutovo-plošné konstrukce, včetně simulace poddajnosti spoje.

„Nosníková deska“ vám nabízí následující výhody:

• Možné je jednostranné i oboustranné opláštění
• Automatický výpočet polotuhé vazby
  • Desky z desek
  • Sešité opláštění
  • Uživatelsky zadané plechy
• Zobrazení jako kompletní geometrický 3D objekt (rám, příčle, sloup, plech, skoby) včetně excentricity
• Zohlednění otvorů pomocí buněk plochy
• Posouzení konstrukčních prvků pomocí addonu Posouzení dřevěných konstrukcí
• Nezávisle na materiálu (např. sádrokarton s profily tvarovanými za studena a sádrovláknitými deskami jako krytinou)

• K názornému videu
