Návrh stěny z dřevěných panelů za použití typu tloušťky Nosníkový panel

V tomto příspěvku porovnáme výpočet stěny z dřevěných panelů za použití typu tloušťky Nosníkový panel s ručním výpočtem.

Konstrukce

Materiál stojky = C24
ϱ_m,s (C24) = 420 kg/m³
Průřez stojky = 6/16 cm
Materiál opláštění = OSB 3
ϱ_k,p (OSB) = 550 kg/m³
t = 15 mm s opláštěním na jedné straně
Sponkování d = 1,5 mm, t = 50 mm
Vzdálenost mezi sponkami a_v = 75 mm (jedna řada)
Rastr = 62,5 cm
Délka stěny = 2,56 m
Výška stěny = 2,75 m
Vodorovné zatížení 8 kN
Svislé zatížení 5 kN/m
Třída provozu 1

Modul prokluzu k_ser

V generátoru nosníkových panelů se při výpočtu podle Eurokódu 5 spočítá modul prokluzu podle tabulky 7.1. V našem článku se podíváme na tento výpočet v případě sponek.

k_{ser} = ρ_{m}^{1, 5} \cdot \frac{d^{0, 8}}{80}

Modul prokluzu sponek

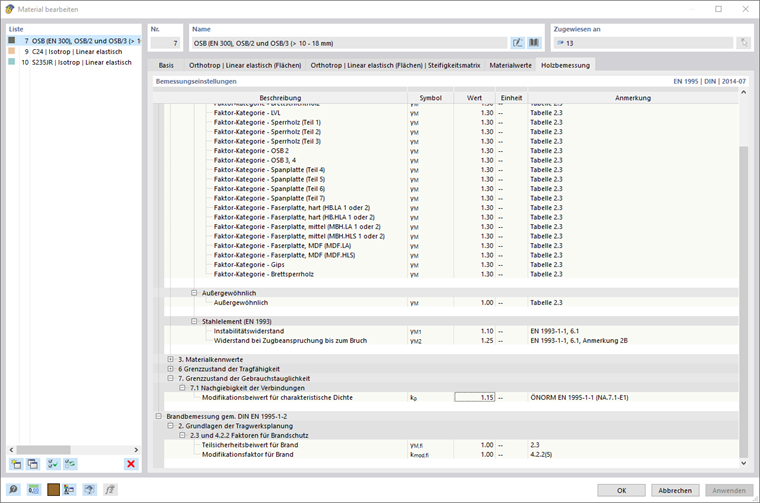

Podle EN 1995-1-1 se při výpočtu poddajnosti uvažuje druhá odmocnina střední hodnoty měrné hmotnosti opláštění a stojek. Pokud neznáme střední hodnotu měrné hmotnosti, vynásobí se charakteristická hodnota z databáze materiálů hodnotou 1,1.

\sqrt{420 kg / m ³ \cdot (1, 1 \cdot 550 kg / m ³)} = 504 kg / m ³

Střední hodnota

Protože spojovací prostředek má dva hřebíky, stanoví se modul prokluzu následovně.

k_{ser} = 2 \cdot {504 kg / m ³}^{1, 5} \cdot \frac{1, 5 {mm}^{0, 8}}{80} = 391, 4 N / mm

Modul prokluzu

V připojeném souboru se tato hodnota počítá také u nosníkového panelu.

Opláštění stěny z dřevěných panelů se k dřevěným stojkám připojuje lineárně elasticky.

Při rozdělení na jeden metr délky dostaneme:

1 000 mm / 75 mm = 13,33 spojek

→ 13 spojek x 391,4 N/mm = 5 087,6 kN/m²

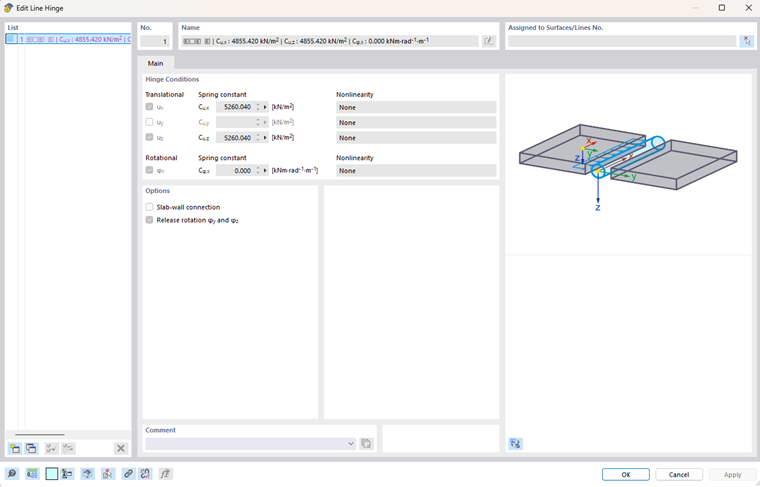

Tuhosti dřevěné panelové stěny

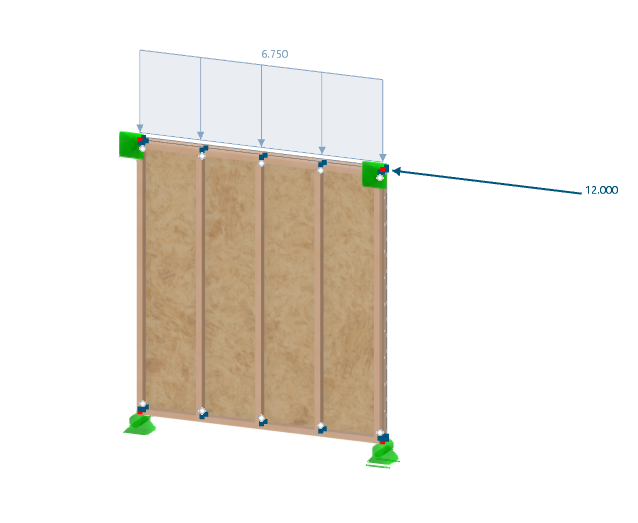

Stěna z dřevěných panelů

Tahová kotva se nezohledňuje!

Zatížení

ZS1 Vlastní tíha 5 kN/m (svisle)
ZS2 Vítr 8 kN (vodorovně)
KZ = 1,35 ZS1 + 1,5 ZS2
Lineární analýza

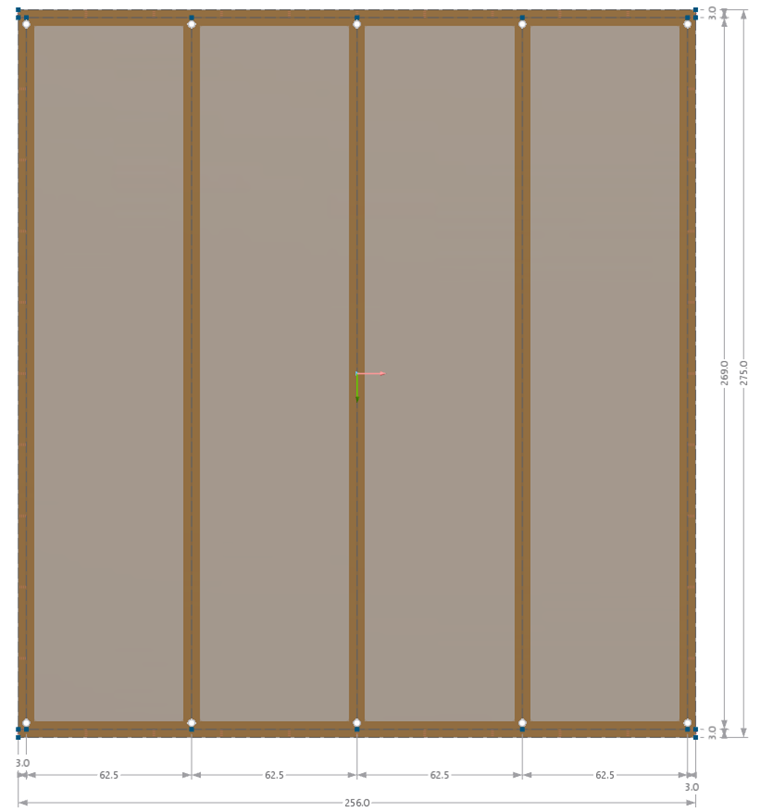

Stěna z dřevěných panelů

Deformační chování dřevěné panelové stěny ve vodorovném směru při čistě vodorovném zatížení (8 kN):

Spojovací prostředky v opláštění u_k,inst

u_{k, inst} = \sum_{} \frac{S_{v, 0} \cdot S_{v, 0}}{k_{ser}} = (2 \cdot l + 2 \cdot h) \frac{a_{v}}{k_{ser} \cdot l ²} \cdot F

Spojovací prostředky v opláštění

u_{k, inst} = (2 \cdot 2560 mm + 2 \cdot 2750 mm) \frac{75 mm}{391, 4 N / mm \cdot 2560 mm ²} \cdot 8000 N = 2, 484 mm

u_k,inst 8kN

Opláštění smykového pole u_G,inst

u_{G, inst} = \frac{F}{G \cdot t} \cdot \frac{h}{l}

Opláštění smykového pole

u_{G, inst} = \frac{8000 N}{1080 N / mm ² \cdot 15 mm} \cdot \frac{2750 mm}{2560 mm} = 0, 53 mm

u_G,inst 8kN

Žebra (pruty namáhané normálovou silou) u_E,inst

u_{E, inst} = \frac{2}{3} \cdot \frac{F}{E_{0} \cdot A} (l + \frac{h^{3}}{l^{2}})

Pruty žeber

u_{E, inst} = \frac{2}{3} \cdot \frac{8000 N}{11000 N / mm ² \cdot 9600 mm ²} (2560 mm + \frac{2750 {mm}^{3}}{2560 {mm}^{2}})

u_E,inst 8kN

Součet deformací pro vodorovné vychýlení 8 kN je 3,3 mm. To odpovídá výpočtu v programu RFEM.

Také ruční výpočet kombinace zatížení (1,35 ZS1 + 1,5 ZS2) s vychýlením 4,95 mm za působení síly 12 kN vykazuje dobrou shodu s hodnotou 4,8 mm vypočtenou v programu.

Při další analýze ještě porovnáme vnitřní síly a posouzení.
