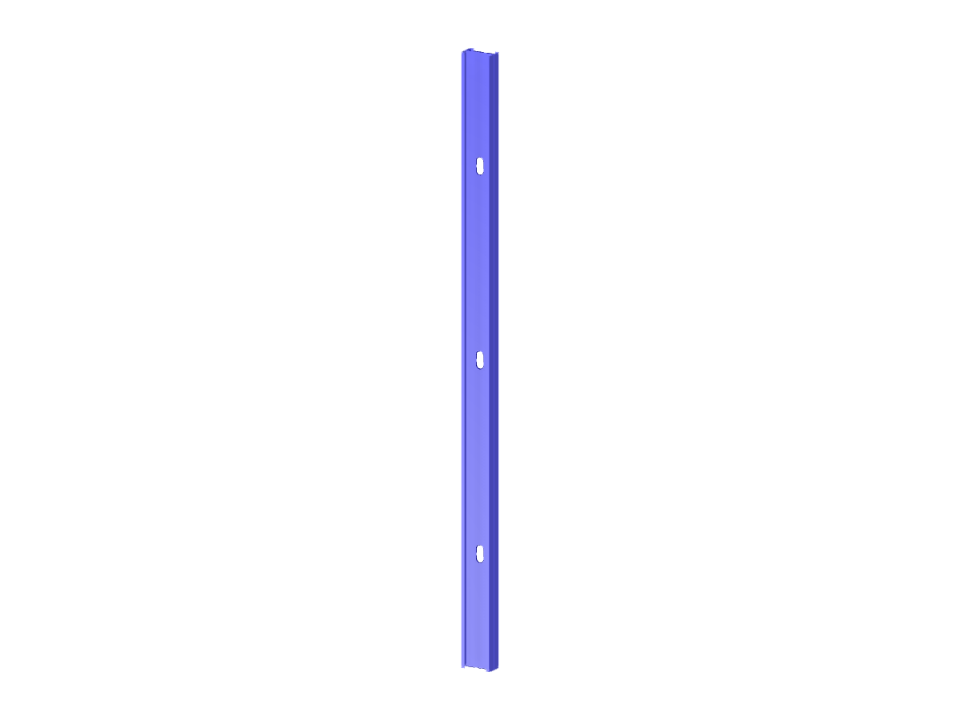

Параметризация геометрии колонны с двойным С-образным сечением, усиленной двумя профилями PGC. Модель, созданная группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Двойной С-образный профиль, армированная колонна
Параметры блока можно редактировать динамически | |
Количество узлов | 97 |
Количество линий | 94 |
Количество стержней | 14 |
Количество поверхностей | 18 |
Количество тел | 0 |
Количество загружений | 1 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 0,020 t |
Размеры | 0,138 x 2,700 x 0,078 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
