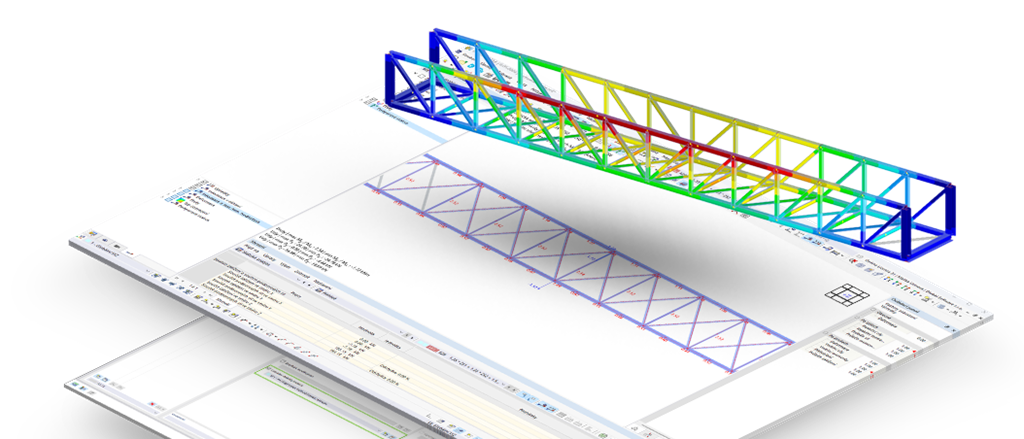

Аддон для расчёта на устойчивость по методу собственных чисел и методу приращений
Устойчивость конструкции | Характеристики
- Расчет моделей, состоящих из стержней, оболочек и тел
- Нелинейный расчет на устойчивость
- Дополнительный учет осевых сил от начального предварительного напряжения
- Четыре решателя уравнений для эффективного расчета различных конструктивных моделей
- Возможность учета изменений жесткости в программе RFEM/RSTAB
- Определение устойчивых форм, превышающих пользовательский коэффициент приращения нагрузки (метод сдвига)
- Дополнительное определение собственных форм у неустойчивых моделей (для определения причины неустойчивости)
- Визуализация устойчивых форм
- Основа для определения несовершенства
Устойчивость конструкции | Ввод данных
Если в программе появляется загружение или сочетание нагрузок, активируется расчет на устойчивость. Чтобы учесть, например, начальное предварительное напряжение, затем можно определить другое загружение.
Для этого необходимо указать, будет ли выполняться линейный или нелинейный расчет. В зависимости от случая применения можно выбрать прямой метод расчета, например, метод Ланцоша или итерационный метод ICG. Стержни, не интегрированные в поверхности, обычно отображаются как элементы стержня с двумя узлами КЭ. С такими элементами программа не может определить местную потерю устойчивости отдельных стержней. 'Вот почему у вас есть возможность автоматически делить стержни.
Устойчивость конструкции | Расчет
Можно выбрать несколько методов, доступных для анализа собственных чисел:
- Прямые методы
- Прямые методы (Ланцоша (RFEM), корней характеристического полинома (RFEM), метод итерации подпространства (RFEM/RSTAB), обратная итерация со сдвигом (RSTAB)) подходят для моделей малого и среднего размера. Используйте эти методы быстрого решения, только если ваш компьютер имеет большой объем оперативной памяти.
- Итерационный метод ICG (неполный сопряженный градиент (RFEM))
- Напротив, этот метод требует лишь небольшого количества памяти. Собственные числа определяются одно за другим. Его можно использовать для расчета больших конструктивных систем с небольшим количеством собственных значений.
Используйте аддон Устойчивость конструкции для выполнения нелинейного расчёта на устойчивость инкрементным методом. Данный тип расчета дает результаты, близкие к реальности также для нелинейных конструкций. Коэффициент критической нагрузки определяется путем постепенного увеличения нагрузок выбранного загружения до достижения неустойчивости. Приращение нагрузки учитывает нелинейности, такие как выход из работы стержней, опор и фундаментов, а также нелинейности материала. После увеличения нагрузки можно дополнительно выполнить линейный расчет на устойчивость на последнем устойчивом состоянии, чтобы определить форму устойчивости.
Устойчивость конструкции | Результаты
В качестве первых результатов программа представит вам коэффициенты критических нагрузок. Затем можно выполнить оценку риска потери устойчивости. Для моделей стержней, результирующие расчётные длины и критические нагрузки стержней изображаются в таблицах.

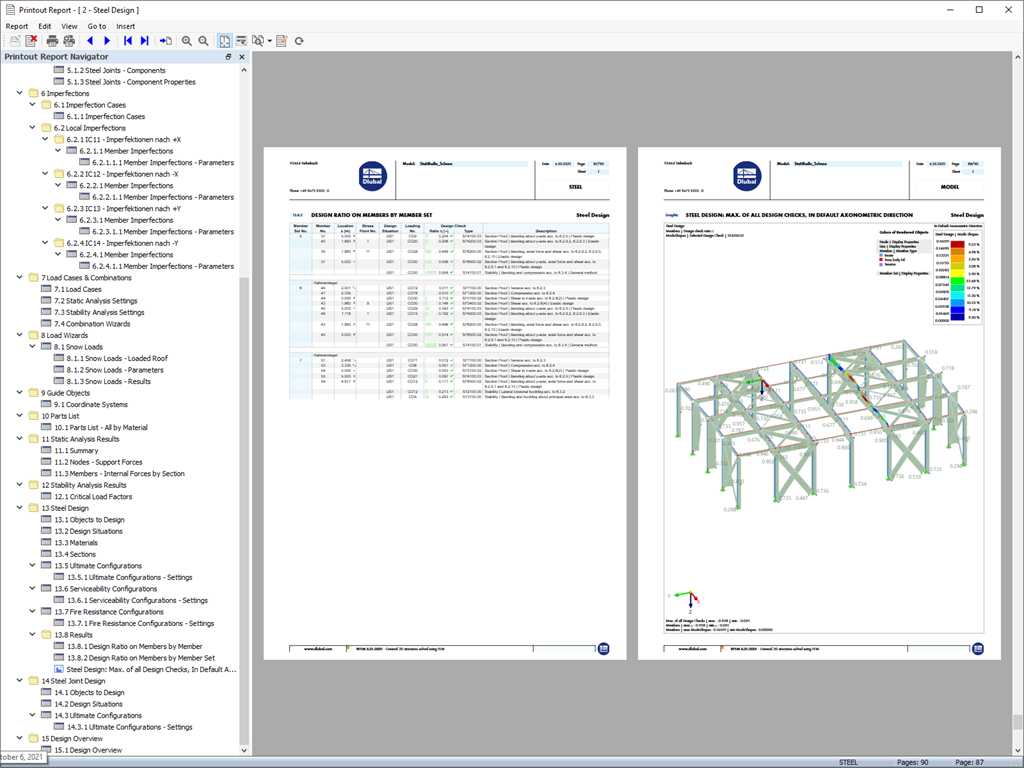

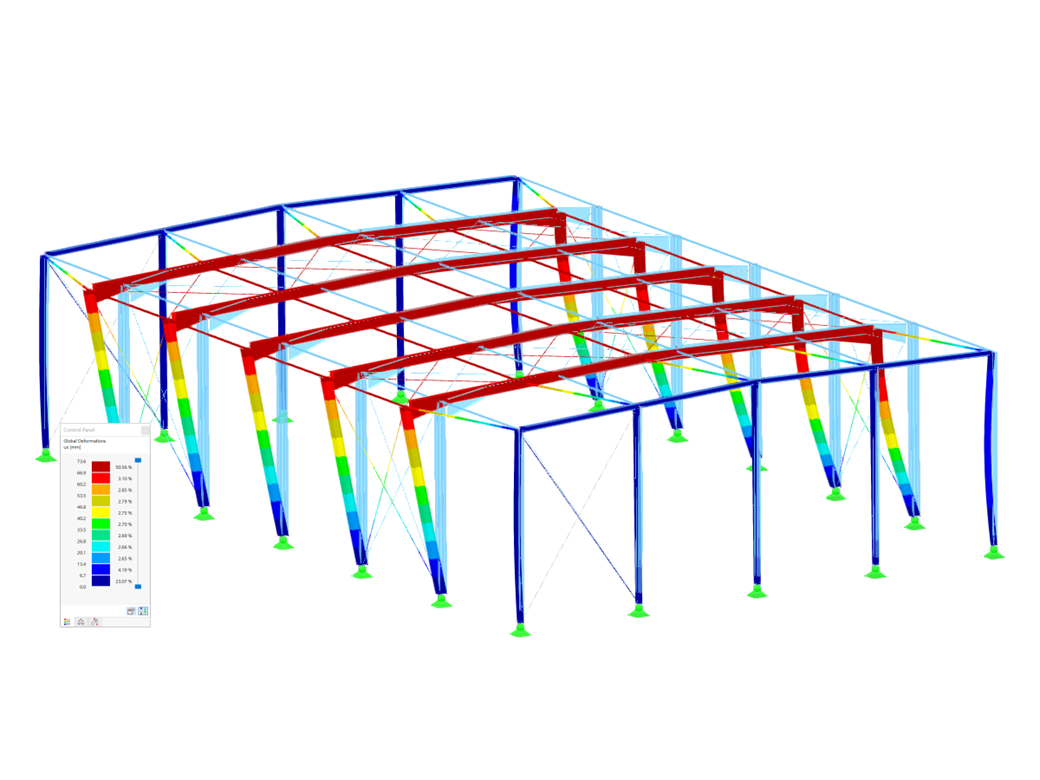

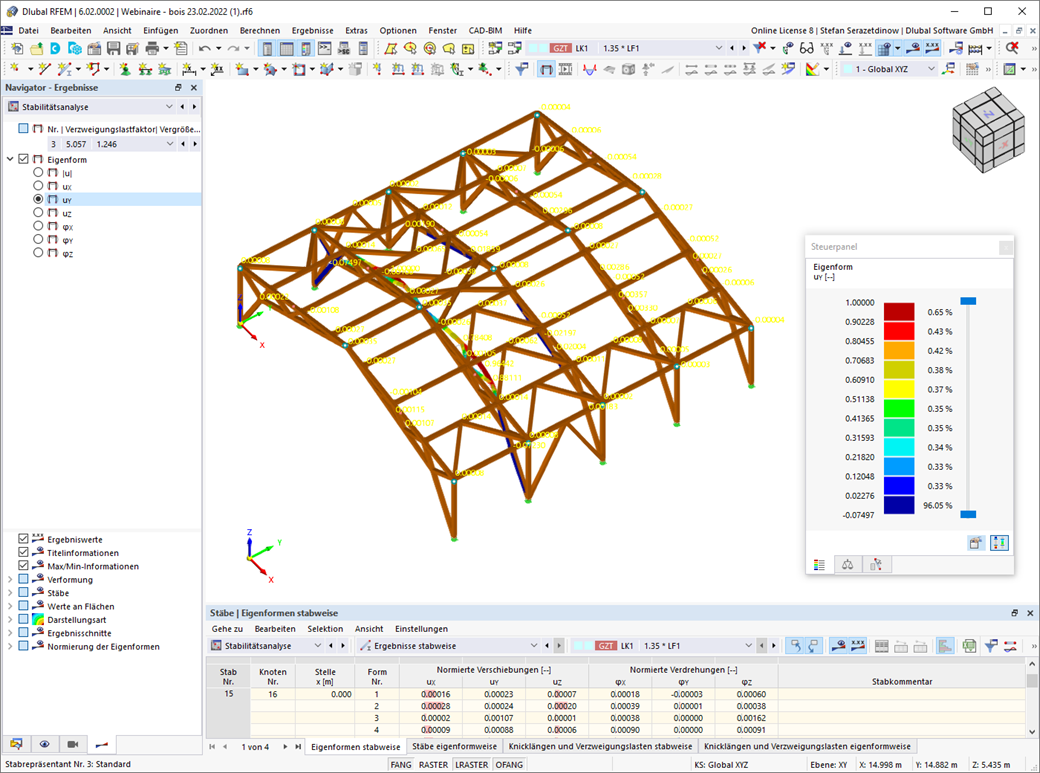

Используйте следующее окно результатов для проверки нормированных собственных чисел, отсортированных по узлам, стрежням и поверхностям. Графический вывод собственных чисел позволяет оценить работу при потере устойчивости. Это облегчит вам принятие противодействий.
Интернет -магазин
Сформируйте свой индивидуальный пакет программ и узнайте все цены онлайн!
Рассчитать стоимость
Цена действительна для Соединенные Штаты. Цены действительны для использования программного обеспечения только в стране Соединенные Штаты. Вы можете уточнить цены после входа в систему. Войдите в свою учётную запись Dlubal Software, чтобы создать обновлённое коммерческое предложение.
Модальный коэффициент релевантности (MКР) может помочь вам оценить, в какой степени отдельные элементы участвуют в определённой собственной форме. Расчёт основан на относительной энергии упругой деформации каждого отдельного стержня.
МКР можно использовать для различения местных и общих форм колебаний. Если несколько отдельных стержней показывают значительный MRF (например,> 20%), то весьма вероятна потеря устойчивости всей конструкции или части конструкции. С другой стороны, если сумма всех МКР для собственной формы составляет около 100%, можно ожидать появления феномена местной устойчивости (например, потери устойчивости одного стержня).
Кроме того, МКР можно использовать для определения критических нагрузок и расчётных длин потери устойчивости определённых стержней (например, для расчёта на устойчивость). Формы колебаний, для которых конкретный стержень имеет небольшие значения МКР (например, < 20%), в этом контексте можно игнорировать.
МКР изображается по формам колебаний в таблице результатов в разделе Расчёт на устойчивость → Результаты по стержням → Расчётные длины и критические нагрузки.
По сравнению с аддоном RF-STABILITY (RFEM 5) и RSBUCK ( RSTAB 8), в RFEM 6/RSTAB 9 были добавлены следующие новые функции:
- Активация как свойство загружения или сочетания нагрузок
- Автоматическая активация расчёта на устойчивость с помощью мастеров комбинаторики для нескольких ситуаций нагрузок за один шаг
- Постепенное увеличение нагрузки с пользовательскими критериями завершения
- Изменение нормализации собственных форм без пересчёта
- Таблицы результатов с возможностью фильтрации
