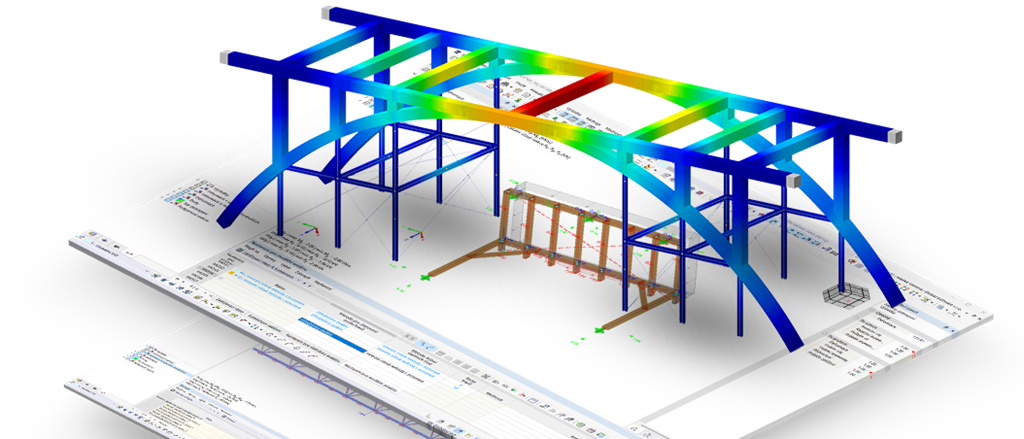

Расчёт собственных колебаний
Модальный анализ | Характеристики
- Автоматический учет массы собственного веса
- Возможность прямого импорта масс из загружений или сочетаний нагрузок
- Возможность определения дополнительных масс (массы в узлах, линейных линиях или поверхностях, а также инерционные массы) непосредственно в загружениях
- Возможность пренебрежения массами (например, массой фундамента)
- Сочетание масс в различных загружениях и сочетаниях нагрузок
- Предустановленные коэффициенты сочетаний для различных нормативов (EC 8, SIA 261, ASCE 7, ...)
- Дополнительный импорт начальных состояний (например, для учёта предварительных напряжений и несовершенств)
- Модификация конструкции
- Учет вышедших из работы опор или стержней/поверхностей/тел
- Задание нескольких модальных анализов (например, для анализа различных модификаций массы или жесткости)
- Выбор типа матрицы масс (диагональная матрица, последовательная матрица, единичная матрица), включая пользовательскую спецификацию поступательных и поворотных степеней свободы
- Методы определения количества собственных форм (пользовательские, автоматические - для достижения эффективных модальных коэффициентов масс, автоматические - для достижения максимальной собственной частоты - доступны только в RSTAB)
- Определение форм колебаний и масс в точках сетки КЭ
- Результаты собственных чисел, угловой частоты, собственной частоты и периода
- Вывод модальных масс, эффективных модальных масс, коэффициентов модальных масс и коэффициентов участия
- Табличный и графический вывод масс в точках сетки
- Визуализация и анимация форм колебаний
- Различные возможности масштабирования форм колебаний
- Документирование цифровых и графических результатов в протоколе результатов

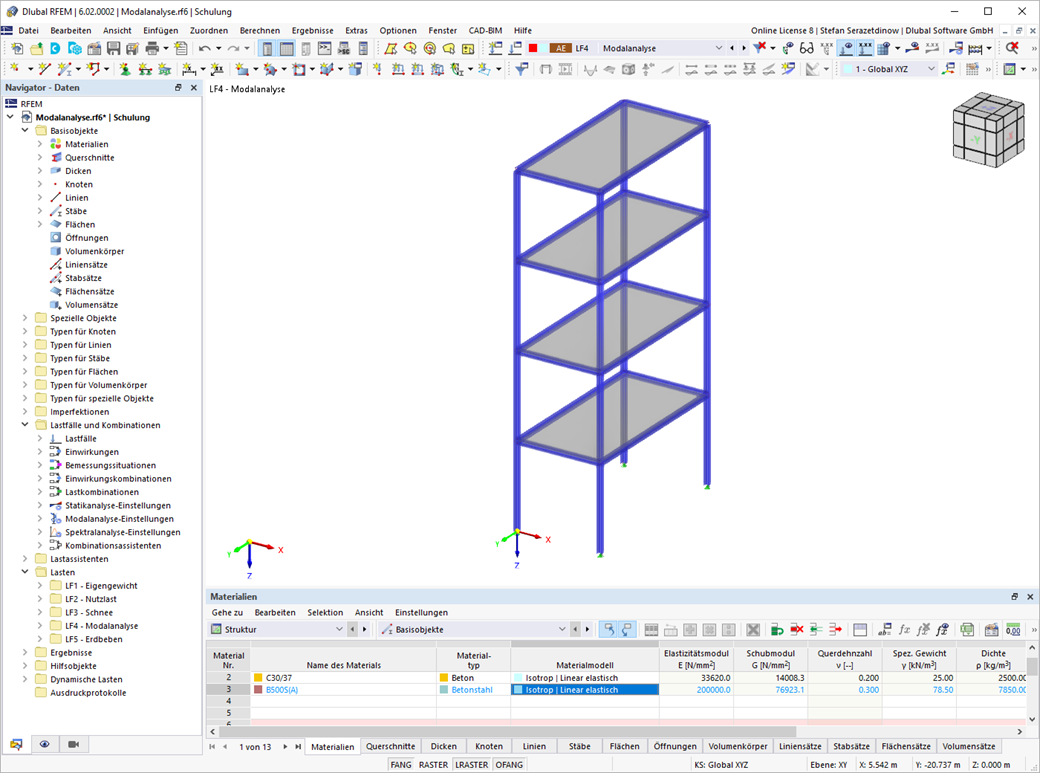

Модальный анализ | Ввод данных
В настройках модального анализа необходимо ввести все данные, необходимые для определения собственных частот. Это, например, формы масс или решатели собственных чисел.
Аддон Модальный анализ определяет минимальные собственные значения конструкции. Либо вы скорректируете количество собственных чисел, либо определите их автоматически. Таким образом, вы должны достичь либо коэффициентов эффективных модальных масс, либо максимальных собственных частот. Массы импортируются непосредственно из загружений и сочетаний нагрузок. В этом случае у вас есть возможность учесть общую массу, компоненты нагрузки в глобальном направлении Z или только компонент нагрузки в направлении силы тяжести.
Дополнительные массы можно задать в узлах, линиях, стержнях или поверхностях вручную. Кроме того, вы можете влиять на матрицу жесткости, импортируя осевые силы или модификации жесткости загружения или сочетания нагрузки.
Модальный анализ | Расчет
В RFEM вы можете использовать эти три мощных решателя собственных чисел:
- корень характеристического полинома
- Метод Ланцоша
- Итерация субпространства
В то же время, RSTAB предоставляет вам два решателя собственных чисел:
- Итерация субпространства
- Обратный степенной метод со сдвигом
Выбор решателя собственных чисел зависит прежде всего от размера вашей модели.
Модальный анализ | Результаты
Как только программа завершит расчет, будут выведены собственные числа, собственные частоты и периоды. Эти окна результатов интегрированы в основную программу RFEM/RSTAB. Вы можете найти все формы колебаний конструкции в таблицах, а также иметь возможность изобразить их графически или анимировать.

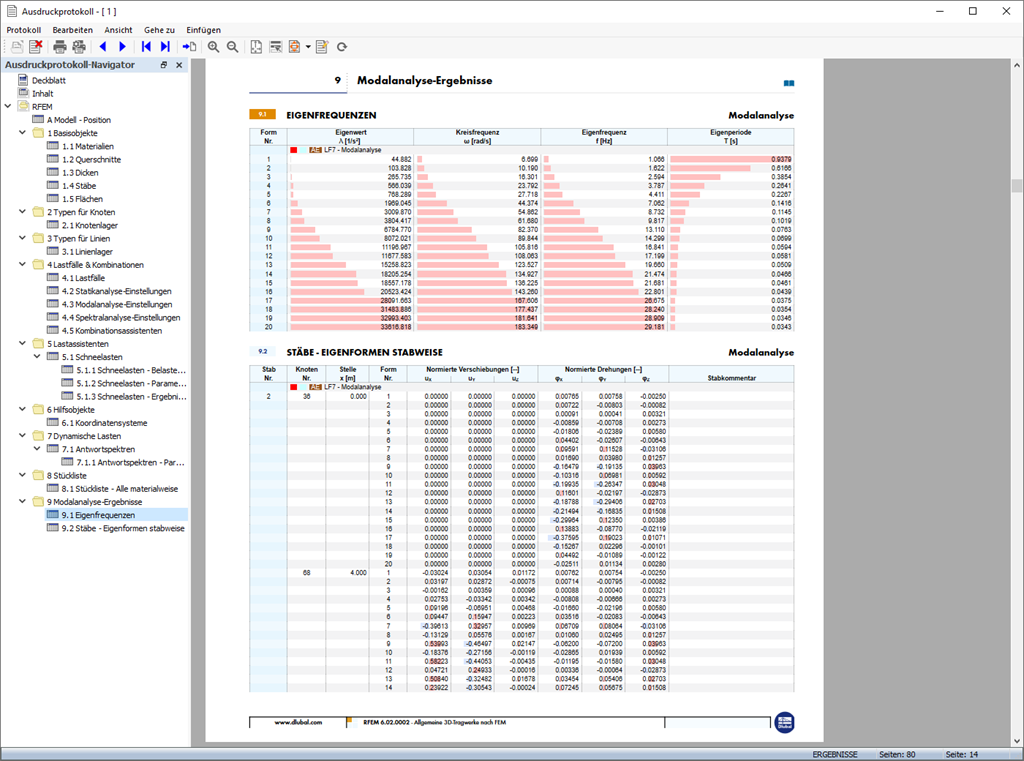

Все таблицы результатов и графика являются частью протокола результатов RFEM/RSTAB. Таким образом, гарантируется чёткая и наглядная документация. Также можно экспортировать таблицы в MS Excel.
Интернет -магазин
Сформируйте свой индивидуальный пакет программ и узнайте все цены онлайн!
Рассчитать стоимость
Цена действительна для Соединенные Штаты. Цены действительны для использования программного обеспечения только в стране Соединенные Штаты. Вы можете уточнить цены после входа в систему. Войдите в свою учётную запись Dlubal Software, чтобы создать обновлённое коммерческое предложение.
В Описание продукта Модальный анализ у вас есть возможность автоматически увеличивать собственные значения, которые вы искали, до тех пор, пока не будет достигнут заданный коэффициент эффективных модальных масс. Учитываются все поступательные направления, активированные в качестве масс для модального анализа.
Таким образом можно легко рассчитать требуемые 90% эффективной модальной массы для ме-тода спектра реакций.
Аддон Расчёт железобетонных конструкций позволяет выполнить сейсмический расчёт железобетонных стержней по норме EC 8. Она включает в себя, среди прочего, следующие функции:
- Конфигурации сейсмического расчёта
- Дифференциация классов податливости DCL, DCM, DCH
- Возможность переноса коэффициента работы из динамического расчёта
- Проверка предельного значения коэффициента работы
- Расчётные проверки несущей способности «Сильная колонна – слабая балка»
- Детализация и особые правила для коэффициента податливости кривизны
- Детализация и особые правила для местной податливости
Вы уже открыли для себя табличный и графический вывод масс в точках сетки? Да, это один из результатов модального анализа в RFEM 6. Таким образом, можно проверить импортированные массы, которые зависят от различных настроек модального анализа. Их можно отобразить во вкладке Массы в точках сетки в таблице Результаты. В таблице представлен обзор следующих результатов: Масса - поступательное направление (mX, mY, mZ ), Масса - направление вращения (mφX, mφY, mφZ ) и Сумма масс. Хотите ли вы провести графическую оценку как можно быстрее? Затем можно графически изобразить массы в точках сетки.

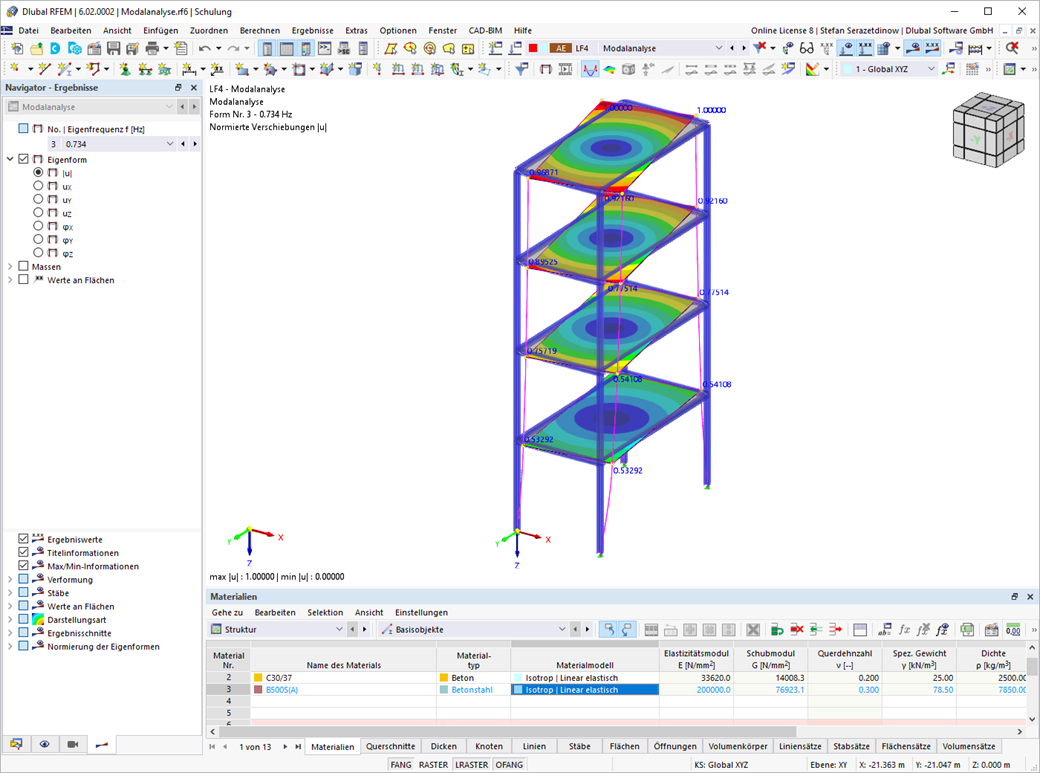

Как вы уже 'знали, результаты загружений Модального анализа отображаются в программе после успешного вычисления. Таким образом, можно сразу увидеть первую собственную форму либо графически, либо в качестве анимации. Также можно легко настроить отображение стандартизации собственных форм. Сделайте это прямо в навигаторе результатов, где у вас есть один из четырех вариантов визуализации форм колебаний, доступных для выбора:
- Масштабирование значения вектора собственной формы uj до 1 (учитывает только компоненты перемещения)
- Выбор максимальной поступательной составляющей собственного вектора и установка ее на 1
- Учет всего собственного вектора (включая компоненты поворота), выбор максимума и установка его на 1
- Настройка модальной массы mi для каждой собственной формы на 1 кг
Подробное объяснение стандартизации собственных форм можно найти в онлайн-руководстве {%/ru/skachat-i-info/dokumenty/rukovodstva-online/rfem-6-rstab-9-dynamic-analysis/002198 ]].
