Analyse de vibrations propres
Analyse modale | Fonctionnalités
- Considération automatique des masses du poids propre
- Importation directe des masses des cas de charge ou combinaisons de charge
- Définition facultative de masses supplémentaires (masses nodales, linéaires, surfaciques et d'inertie) directement dans les cas de charge
- Non-considération facultative des masses (par exemple, masse des fondations)
- Combinaison de masses dans différents cas de charge et combinaisons de charge
- Coefficients de combinaison prédéfinis pour différentes normes (EC 8, SIA 261, ASCE 7, ...)
- Importation facultative des états initiaux (par exemple, pour considérer la précontrainte et l'imperfection)
- Modification de la structure
- Considération des appuis ou barres/surfaces/solides défaillants
- Définition de plusieurs analyses modales (par exemple pour analyser différentes masses ou modifications de rigidité)
- Sélection du type de matrice de masse (matrice diagonale, matrice constante, matrice unitaire), y compris la définition par l'utilisateur des degrés de liberté de translation et de rotation
- Méthodes pour la détermination du nombre de modes propres (défini par l'utilisateur, automatique - pour atteindre les facteurs de masse modale effectifs, automatique - pour atteindre la fréquence propre maximale - disponible uniquement dans RSTAB)
- Détermination des modes propres et des masses aux nœuds et points de maillage EF
- Sortie de la valeur propre, de la fréquence angulaire, de la fréquence propre et de la période propre
- Sortie des masses modales, des masses modales effectives, des facteurs de masse modale et des facteurs de participation
- Sortie tabulaire et graphique des masses en points de maillage
- Affichage et animation des modes propres
- Différentes options d'échelle pour les modes propres
- Documentation des résultats numériques et graphiques dans le rapport d'impression
Analyse modale | Entrée

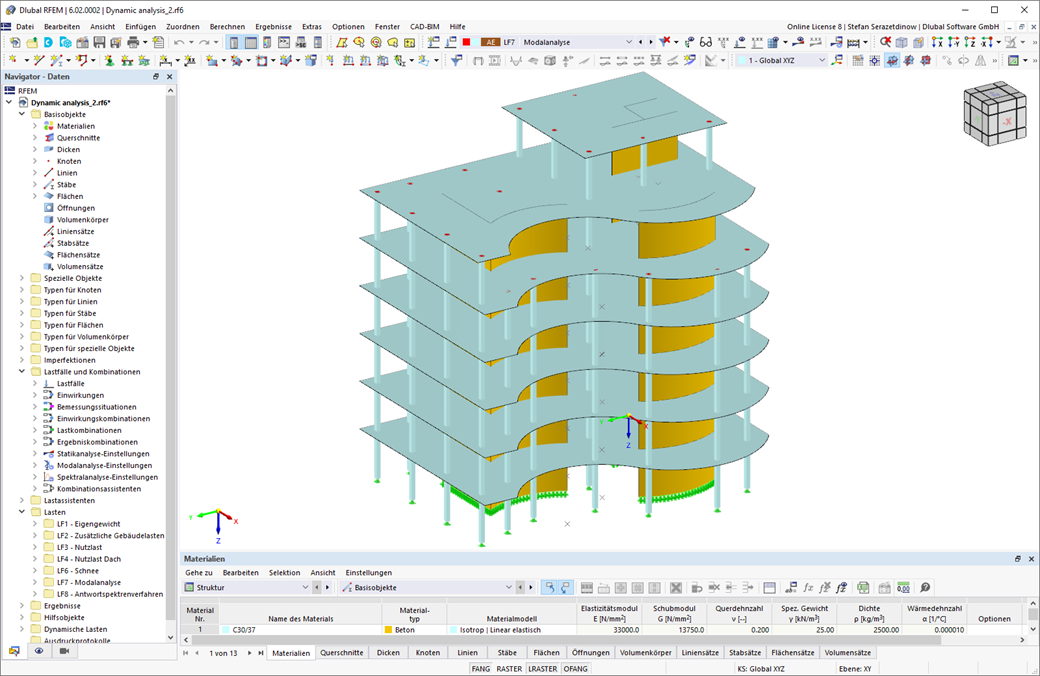

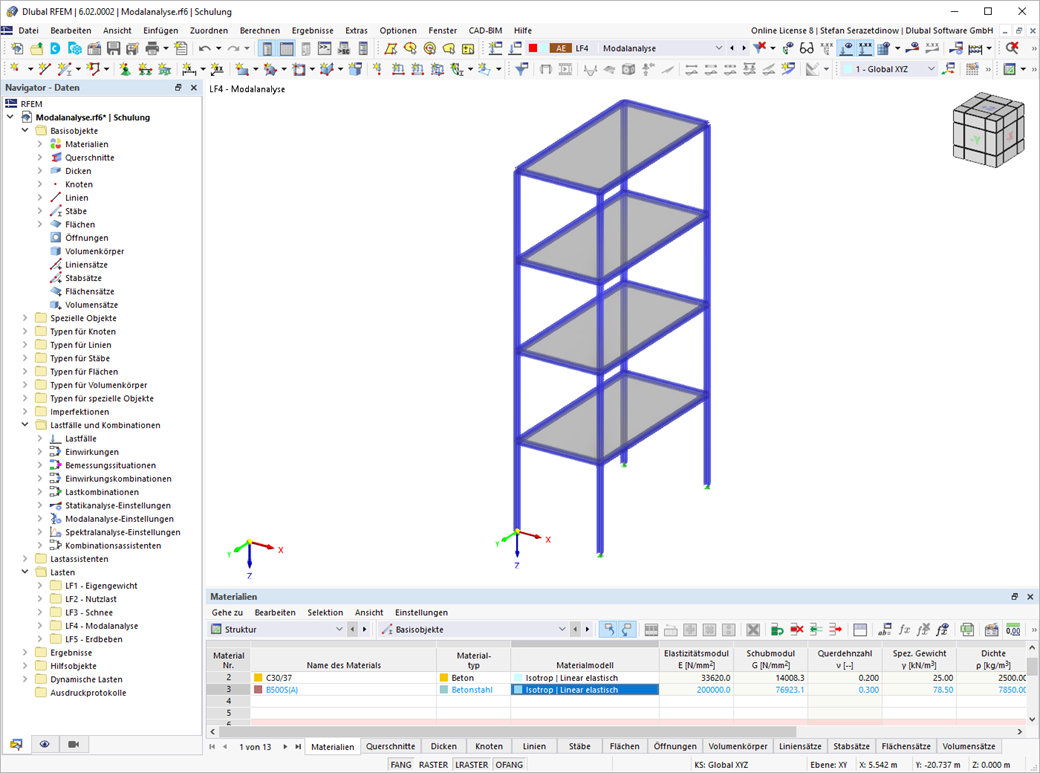

Dans les paramètres de l'analyse modale, vous devez entrer toutes les informations nécessaires pour déterminer les fréquences propres. Cela inclut, par exemple, les approches de masse et les solveurs de valeurs propres.
Le module complémentaire chargé de l'analyse modale détermine les valeurs propres les plus basses de la structure. Soit vous ajustez vous-même le nombre de valeurs propres, soit il est déterminé automatiquement. Vous devez ainsi obtenir des facteur de masse modale effective ou des fréquences propres maximales. Les masses sont importées directement à partir des cas de charge ou des combinaisons de charge. Vous avez la possibilité de considérer la masse totale, les composants de charge dans la direction Z globale ou uniquement les composants de charge dans la direction de la gravité.
Vous pouvez définir manuellement des masses supplémentaires au niveau des nœuds, des lignes, des barres ou des surfaces. Vous pouvez également influencer la matrice de rigidité en important les efforts normaux ou les modifications de rigidité d'un cas de charge ou d'une combinaison de charges.
Analyse modale | Calcul
Dans RFEM, vous pouvez utiliser ces trois puissants solveurs de valeurs propres :
- Racine du polynôme caractéristique
- Méthode de Lanczos
- Itération de sous-espace
RSTAB vous propose ces deux solveurs de valeur propre :
- Itération de sous-espace
- Itération inverse décalée
La sélection du solveur de valeurs propres dépend principalement de la taille du modèle.
Analyse modale | Résultats

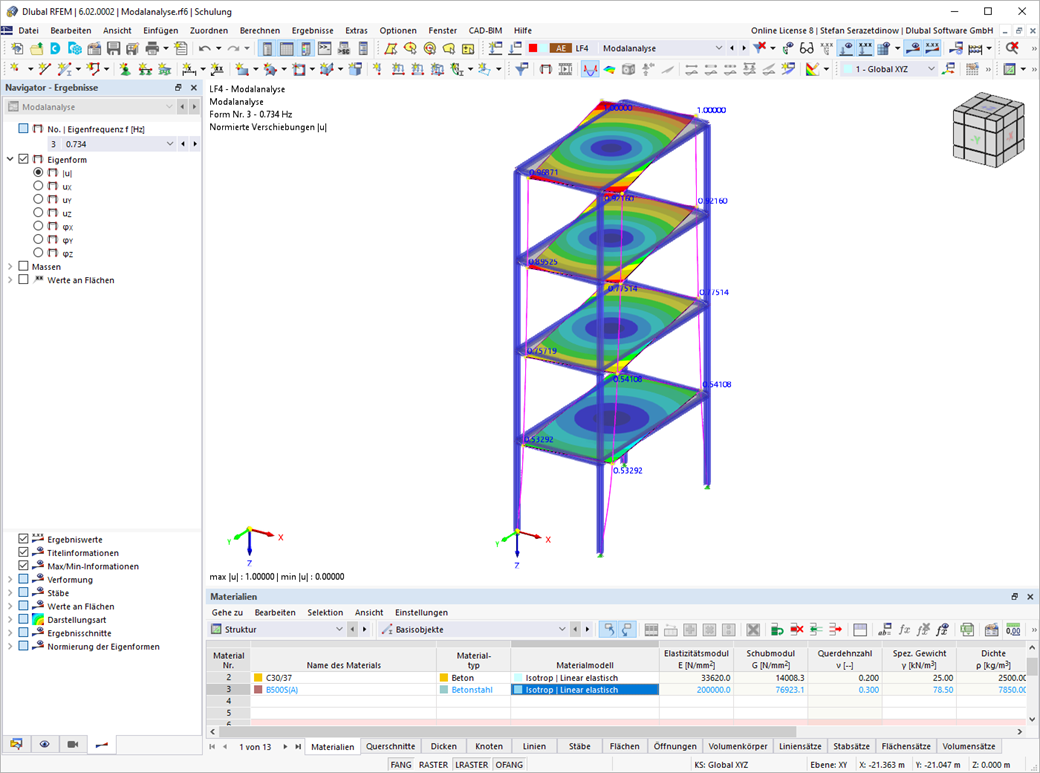

Dès que le logiciel a terminé le calcul, les valeurs propres, les fréquences propres et les périodes propres sont affichées. Ces fenêtres de résultats sont intégrées dans le logiciel de base de RFEM/RSTAB. Vous trouverez tous les modes propres de la structure sous forme de tableau et vous pourrez également les afficher graphiquement et les animer.

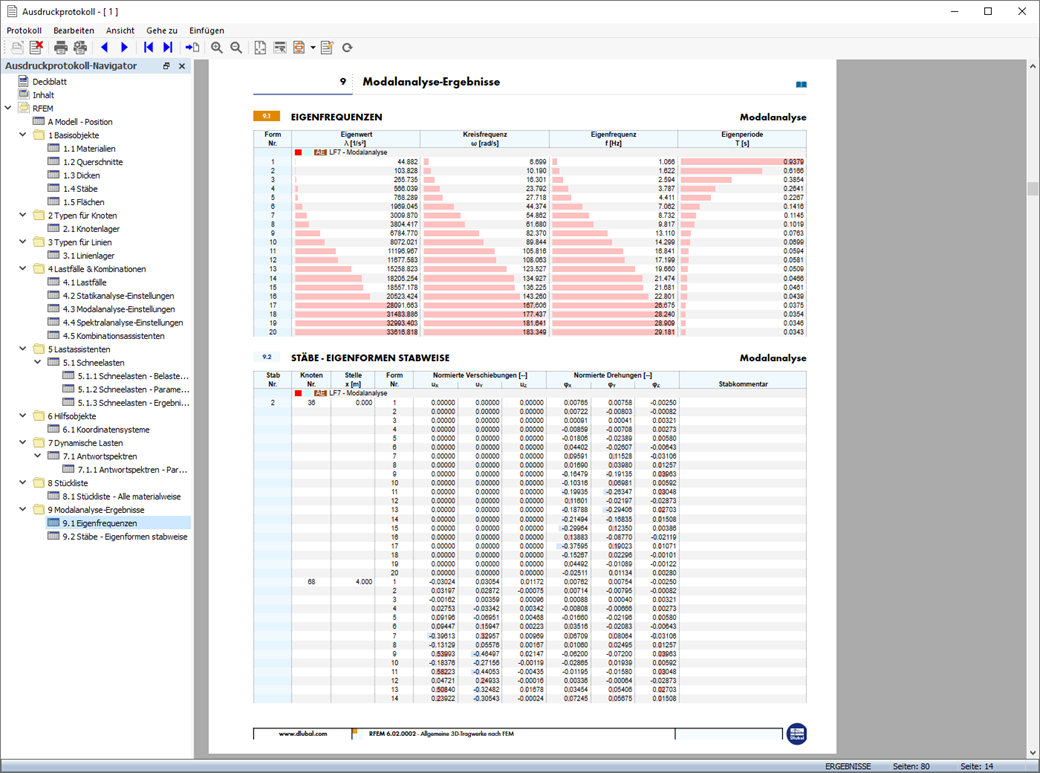

Tous les tableaux des résultats et graphiques sont intégrés au rapport d'impression de RFEM/RSTAB. Vous pouvez ainsi garantir une documentation clairement structurée. Vous pouvez également exporter les tableaux vers MS Excel.
Boutique en ligne
Sélectionnez des programmes et obtenez les tarifs immédiatement !
Calculez votre prix
Le prix est valable pour la États-Unis. Les prix sont valables pour l'utilisation du logiciel en États-Unis . Connectez-vous à votre compte Dlubal Software pour obtenir les prix exacts ou pour générer un devis à jour.
Dans le module Analyse modale , vous avez la possibilité d'augmenter automatiquement les valeurs propres jusqu'à ce qu'un facteur de masse modale effective défini soit atteint. Toutes les directions en translation activées comme masses pour l'analyse modale sont prises en compte.
Les 90 % de la masse modale effective requis pour l'analyse du spectre de réponse peuvent ainsi être facilement calculés.
Dans le module complémentaire Vérification du béton, vous pouvez effectuer des analyses sismiques pour les barres en béton armé selon l'EC 8. Celui-ci inclut les fonctionnalités suivantes :
- Configurations pour l'analyse sismique
- Différenciation entre les classes de ductilité DCL, DCM, DCH
- Possibilité de transférer le coefficient de comportement de l'analyse dynamique
- Vérification de la valeur limite du coefficient de comportement
- Vérifications de la capacité des « Poteau fort - poutre faible »
- Règles pour la vérification de la ductilité en courbure
- Règles pour la ductilité locale.
Avez-vous déjà découvert la sortie tabulaire et graphique des masses dans les points de maillage ? Il s'agit également d'un des résultats de l'analyse modale dans RFEM 6. Vous pouvez ainsi vérifier les masses importées, qui dépendent de divers paramètres de l'analyse modale. Celles-ci peuvent être affichées dans les résultats dans l'onglet Masses dans les points de maillage. Le tableau donne un aperçu des résultats suivants : Masse - direction de translation (mX, mY, mZ), masse - direction de rotation (mφX, mφY, mφZ) et somme des masses. Est-il préférable que vous disposiez d'une évaluation graphique le plus rapidement possible ? Vous pouvez également afficher graphiquement les masses dans les points de maillage.
Comme vous le savez, les résultats d'un cas de charge de l'analyse modale sont affichés dans le programme après un calcul réussi. Vous pouvez ainsi voir immédiatement le premier mode propre graphiquement ou sous forme d'animation. Vous pouvez également ajuster facilement la représentation de la normalisation du mode propre. Faites-le directement dans le navigateur Résultats, où vous avez l'une des quatre options pour la visualisation des modes propres disponibles pour la sélection :
- Échelonnage de la valeur du vecteur de mode propre uj à 1 (considère uniquement les composants en translation)
- Sélection du composant maximal en translation du vecteur propre, le définissant à 1
- Considération du vecteur propre entier (avec les composants en rotation), sélection du maximum, le définissant à 1
- Définition de la masse modale mi pour chaque mode propre à 1 kg
Vous trouverez une explication détaillée de la normalisation des modes propres dans le manuel en ligne Manuel en ligne.
