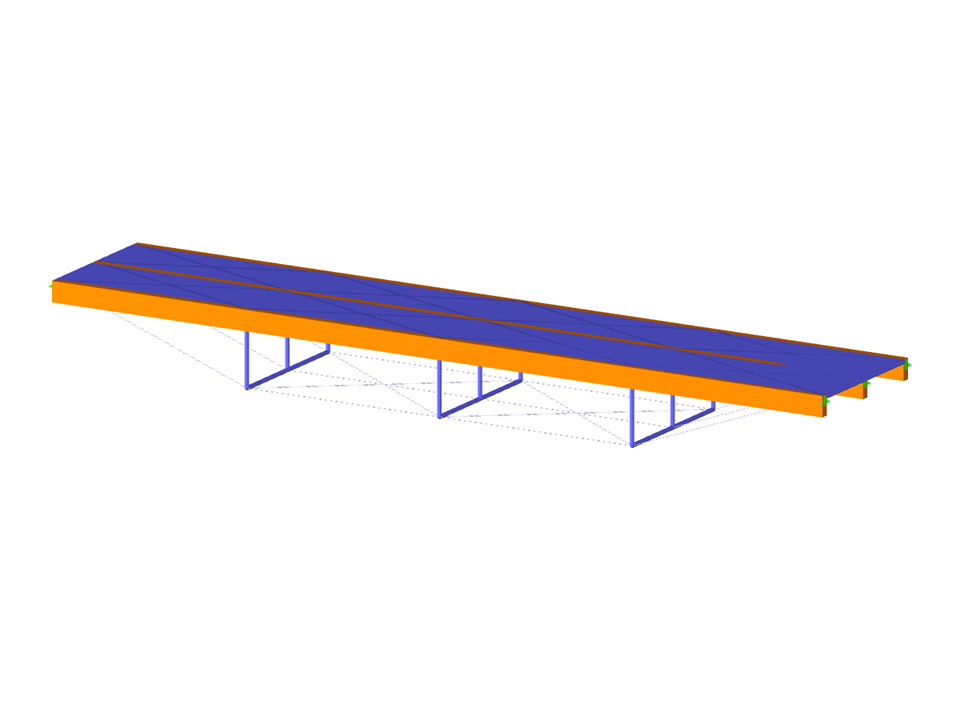

Параметризация геометрии моста с 3 основными деревянными балками, подкосами и вантами с верхней стальной плитой.
Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Мост с деревянными балками
Параметры блока можно редактировать динамически | |
Количество узлов | 32 |
Количество линий | 61 |
Количество стержней | 61 |
Количество поверхностей | 4 |
Количество загружений | 4 |
Количество сочетаний нагрузок | 12 |
Количество расчетных сочетаний | 2 |
Общий вес | 6,240 t |
Размеры (метрические) | 20,098 x 3,748 x 1,899 m |
Размеры (имперские) | 65.94 x 12.3 x 6.23 feet |
Версия программы | 5.27.01 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
