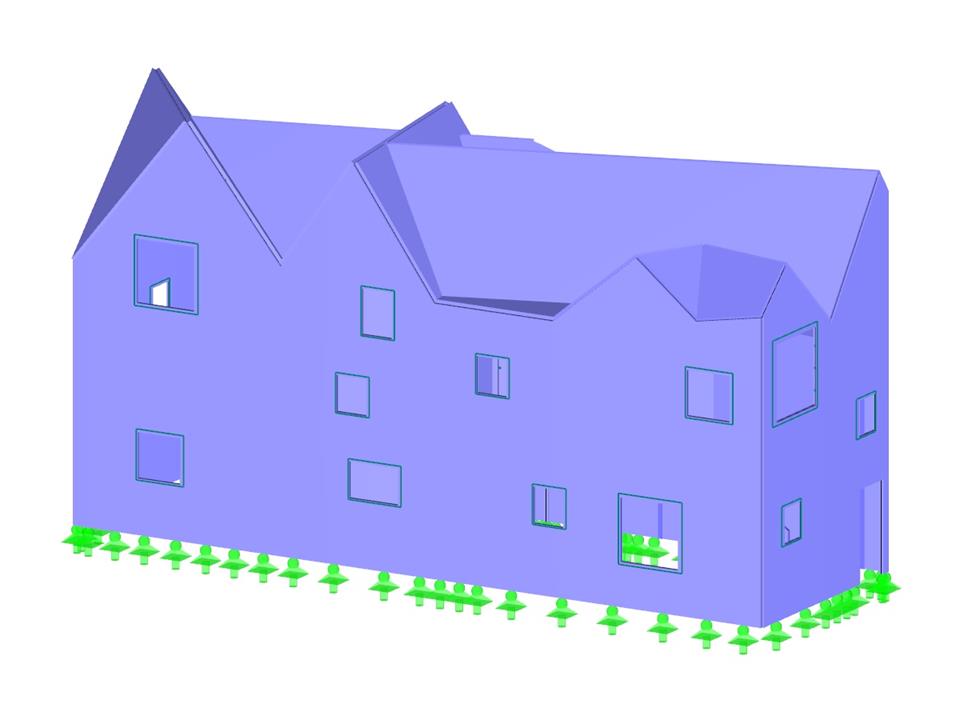

Здание из кросс-ламинированной древесины
Количество узлов | 338 |
Количество линий | 497 |
Количество стержней | 8 |
Количество поверхностей | 105 |
Количество загружений | 7 |
Количество сочетаний нагрузок | 24 |
Количество расчетных сочетаний | 2 |
Общий вес | 41,176 t |
Размеры (метрические) | 16,580 x 5,229 x 9,071 m |
Размеры (имперские) | 54.4 x 17.16 x 29.76 feet |
Версия программы | 5.20.00 |
При создании диафрагм жёсткости и балок-стенок можно придавать не только поверхности и ячейки, но и стержни.
В программе RFEM ориентированно-стружечная плита (OSB) доступна только в США и Канаде. Параметры материала взяты из «Руководства по спецификациям расчёта панелей».
Тип толщины «Балочная панель» позволяет моделировать элементы деревянных панелей в 3D-пространстве. Вы просто задаёте геометрию поверхности, и элементы деревянной панели создаются с использованием внутренней конструкции стержень-поверхность, включая моделирование гибкости соединений.
«Балка-плита» предлагает вам следующие преимущества:
- Возможна односторонняя и двухсторонняя обшивка
- Автоматический расчёт полужесткого соединения
- Обрешётка
- Скоба для обшивки
- Пользовательское обшивка
- Представление в виде полного геометрического 3D объекта (рама, поперечина, колонна, обшивка, скобы), включая эксцентриситет
- Учет отверстий через ячейки поверхности
- Расчет элементов конструкции в аддоне Расчёт деревянных конструкций
- Независимо от материала (например, гипсокартон с холодногнутыми профилями или гипсоволокнистые плиты в качестве покрытия)
Модель здания рассчитывается в два этапа:
- Общий 3D-расчёт вмей модели, в которой плиты перекрытий моделируются как жёсткая плоскость (диафрагма) или как изгибаемая пластина
- Местный 2D-расчёт отдельных этажей
Результаты для колонн и стен из 3D-расчёта и результаты для плит перекрытий из 2D-расчёта после вычисления объединяются в одной модели. Это означает, что нет необходимости переключаться между 3D-моделью и отдельными 2D-моделями плит. Пользователь работает только с одной моделью, что позволяет сэкономить время и избежать возможных ошибок при ручном обмене данными между 3D-моделью и отдельными 2D-моделями перекрытий.
Вертикальные поверхности в модели можно разделить на диафрагмы жёсткости и перемычки с отверстиями. Программа автоматически создает внутренние результирующие стержни из этих объектов стены, которые затем можно применить в соответствии с требуемым нормативом в Расчёт железобетонных конструкций.
