Вопрос
Почему на краях фундаментной плиты возникают такие высокие контактные напряжения?
Ответ:

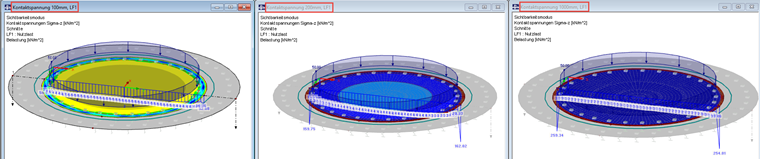

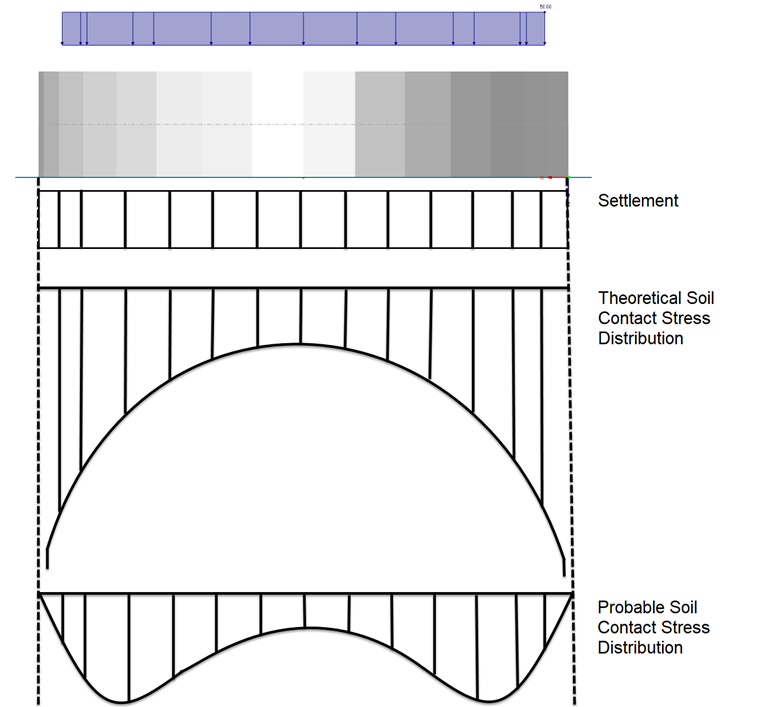

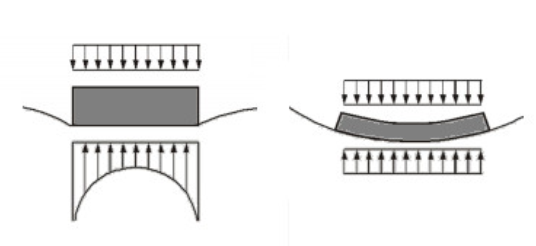

В зависимости от прочности тела фундамента изменяется и распределение контактных напряжений грунта под данным конструктивным элементом. В случае упругих тел фундамента, нагруженных равномерной поверхностной нагрузкой, обычно предполагается, что распределение давления грунта является зеркальным отображением нагрузки. Плита образует бассейн осадки. Однако, чем жестче плита, тем больше контактное напряжение грунта возрастает по направлению к краю (теоретически безгранично).Эти теоретически бесконечные напряжения, конечно, не могут быть поглощены грунтом. Почва, вероятно, будет отклоняться в сторону на краю, и напряжение будет мигрировать внутрь от края.
