Pytanie
Dlaczego otrzymuję tak duże naprężenia kontaktowe na krawędziach fundamentu mojej płyty podłogowej?
Odpowiedź:

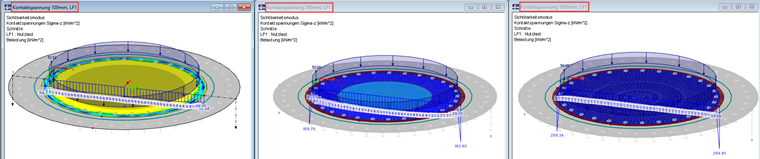

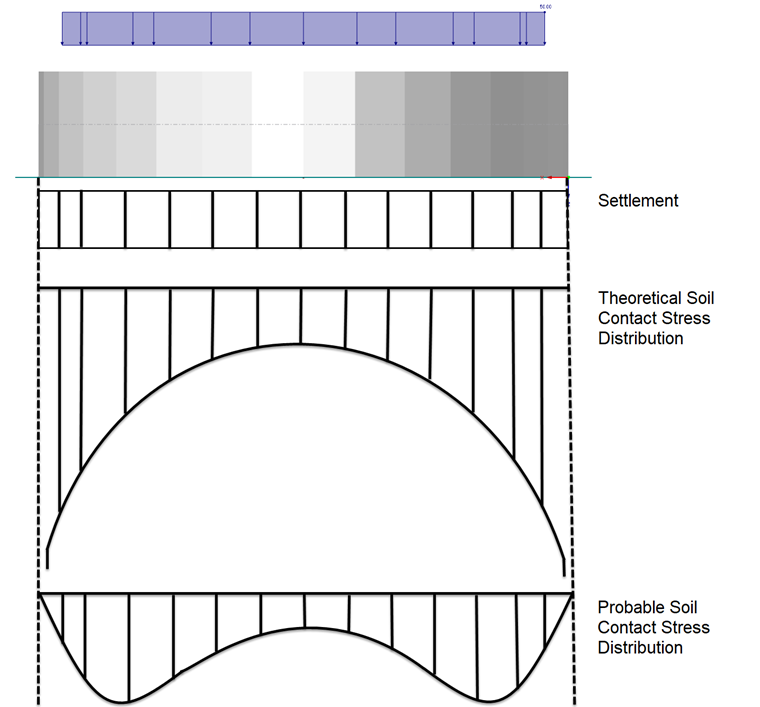

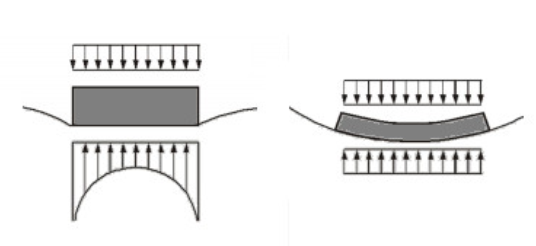

W zależności od tego, jak solidna jest bryła fundamentu, zmienia się również rozkład naprężeń kontaktowych z gruntem pod tym elementem konstrukcyjnym. W przypadku sprężystych brył fundamentowych, które są obciążone równomiernym obciążeniem powierzchniowym, ogólnie przyjmuje się, że rozkład parcia na grunt jest lustrzanym odbiciem obciążenia. Płyta tworzy nieckę obniżającą się. Jednak im sztywniejsza jest płyta, tym większe jest naprężenie kontaktowe gruntu w kierunku krawędzi (teoretycznie nieograniczone).Te teoretycznie nieskończone naprężenia nie mogą być oczywiście przenoszone przez grunt. Grunt prawdopodobnie ugina się na boki na krawędzi, a naprężenia będą migrować do wewnątrz od krawędzi.
