Все конструкции являются по натуре трехмерными, Так как раньше было невозможно выполнить расчеты на трехмерных моделях, то конструкции были упрощены и разделены на плоскостные подсистемы. Тем не менее с ростом производительности компьютеров и соответствующего программного обеспечения, можно ныне проводить расчеты и без этих упрощений.

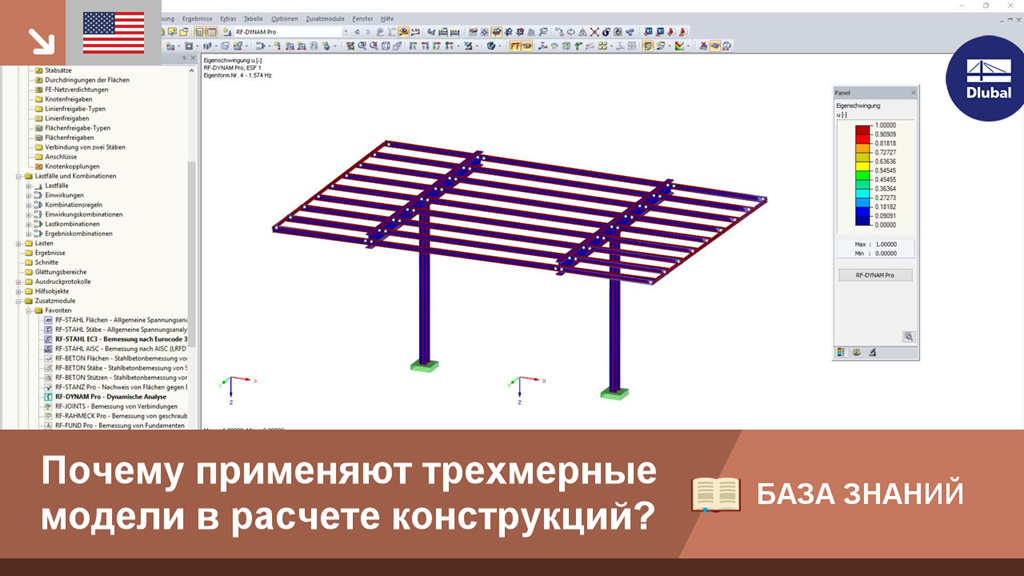

KB 001680 | Почему применяют трехмерные модели в расчете конструкций?
В программах RFEM и RSTAB можно визуализировать значения давления, скорости, кинетической энергии и скорости рассеивания турбулентности для моделирования ветра.
Плоскости обрезки установлены с соответствующим направлением ветра.
Если у вас есть экспериментально определенные давления на поверхность, доступные для модели, вы можете применить их в модели конструкции в RFEM 6, обработать их в RWIND 2 и использовать в качестве ветровых нагрузок для расчёта конструкций в RFEM 6.
Wie Sie Die Die Eermittelten Werte ansetzen, erfahren Sie in diesem {%stronghttps://www.dlubal.com/ru/podderzhka-i-obuchenije/podderzhka/baza-znanij/001870 Fachbeitrag]].
В RFEM 6 и RSTAB 9 можно экспортировать линейную графику в формат SVG (векторная графика).
SVG означает масштабируемая векторная графика и представляет собой основанный на XML формат файла для отображения двухмерной векторной графики. Эти векторные графики можно масштабировать без потерь. Файлы SVG можно редактировать с помощью текстовых редакторов, вставлять в веб-страницы и открывать в обычных браузерах.
Результаты RWIND можно изобразить прямо в основной программе. В «Навигатор - Результаты» выберите тип результата «Расчёт моделирования воздействий ветра» из списка выше.
На данный момент доступны следующие результаты, относящиеся к расчётной сетке RWIND:
- Давление на поверхность
- Коэффициент поверхности cp
- Расстояние от стены y+ (стационарный поток)
