Manuel en ligne RFEM | Surfaces
Coussin ETFE gonflé à l'aide d'un solide de type gaz dans RFEM. Le webinaire disponible via le lien ci-dessous présente le déroulement de la modélisation à l'aide de solides gazeux dans RFEM.

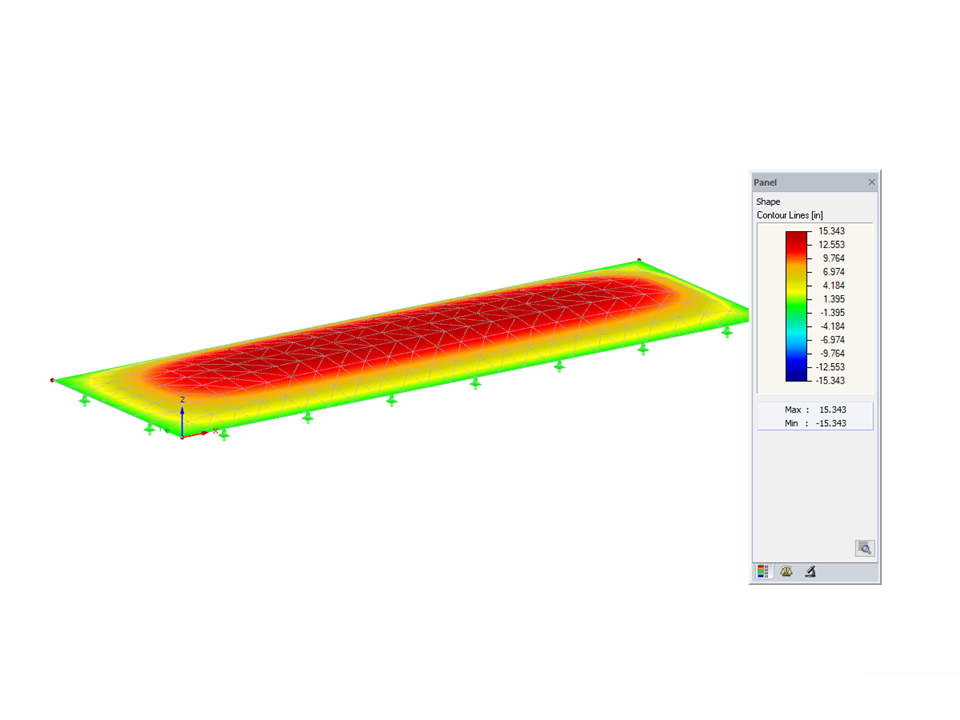

Coussin en aluminium gaz solide
| Nombre de nœuds | 22 |
| Nombre de lignes | 4 |
| Nombre de surfaces | 2 |
| Nombre de solides | 1 |
| Nombre de cas de charge | 6 |
| Poids total | 0,027 t |
| Cotation fonctionnelle | 14,841 x 6,611 x 3,775 m |
| Version du logiciel | 5.23.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
.png)
Webinaire
Webinaire
Foire aux questions (FAQ)
.png?mw=350&hash=db8f562b3cbfea63fcdbce3b1237243a1ff807cf)
La rigidité d'un solide gazeux obtenue à l'aide de la loi des gaz parfaits pV = nRT peut être considérée dans l'analyse dynamique non linéaire.
Le calcul du gaz est possible pour les accélérogrammes et les diagrammes de temps à l'aide de l'analyse explicite ou de l'analyse non-linéaire implicite Newmark. Il convient de définir au moins deux couches de maillage EF pour le solide gazeux afin de déterminer correctement le comportement du gaz.
Le type de charge Formation de poches vous permet de simuler les actions de pluie sur les surfaces à courbure multiple en considérant les déplacements selon l'analyse des grandes déformations.
Ce processus numérique de pluie analyse la géométrie de surface assignée et détermine quelle partie de la pluie s'écoule et quelle partie de la pluie s'accumule pour former des flaques (poches d'eau) sur la surface. La taille de la poche d'eau se traduit par une charge verticale pour le calcul de structure.
Cette fonctionnalité peut par exemple être utilisée pour analyser des géométries de toiture à membrane, presque horizontales soumises à une charge de pluie.
Accéder à la vidéo explicative
Par rapport au module additionnel RF-FORM-FINDING (RFEM 5), les nouvelles fonctionnalités suivantes ont été ajoutées au module complémentaire Recherche de forme pour RFEM 6 :
- Spécification de toutes les conditions aux limites de recherche de forme dans un cas de charge
- Enregistrement des résultats de la recherche de forme comme état initial pour une analyse ultérieure du modèle
- Assignation automatique de l'état initial de recherche de forme via des assistants de combinaison à toutes les situations de charge d'une situation de projet
- Conditions aux limites de la géométrie de recherche de forme supplémentaires pour les barres (longueur sans contrainte, flèche verticale maximale, flèche verticale au point inférieur)
- Conditions aux limites de charge supplémentaires pour les barres (force maximale dans la barre, force minimale dans la barre, composante horizontale en traction, traction à l'extrémité i, traction à l'extrémité j, traction minimale à l'extrémité i, traction minimale à l'extrémité j).
- Type de matériau « Textile » et « Feuille » dans la bibliothèque de matériaux
- Recherches de formes parallèles dans un modèle
- Simulation d'états de recherche de forme séquentiels avec le module complémentaire Analyse des phases de construction (CSA)
Une fois que vous avez activé le module complémentaire Recherche de forme dans les données de base, un effet de recherche de forme est assigné aux cas de charge de catégorie « Précontrainte » en association avec les charges de recherche de forme provenant de la barre, de la surface et du solide. Il s'agit d'un cas de charge de précontrainte. Cela se transforme en une analyse de recherche de forme pour l'ensemble du modèle avec tous les éléments de barre, de surface et de volume qui y sont définis. La mise en forme des barres et éléments de membrane pertinents au milieu du modèle global est obtenue à l'aide de charges de recherche de forme spéciales et de définitions de charges régulières. Ces charges de recherche de forme décrivent l'état de déformation ou de force attendu après la recherche de forme dans les éléments. Les charges régulières décrivent la charge externe sur l'ensemble du système.
