RFEM 中使用气体实体填充的薄膜气枕。 下面链接中的网络课堂演示了 RFEM 中气体实体建模的工作流程。

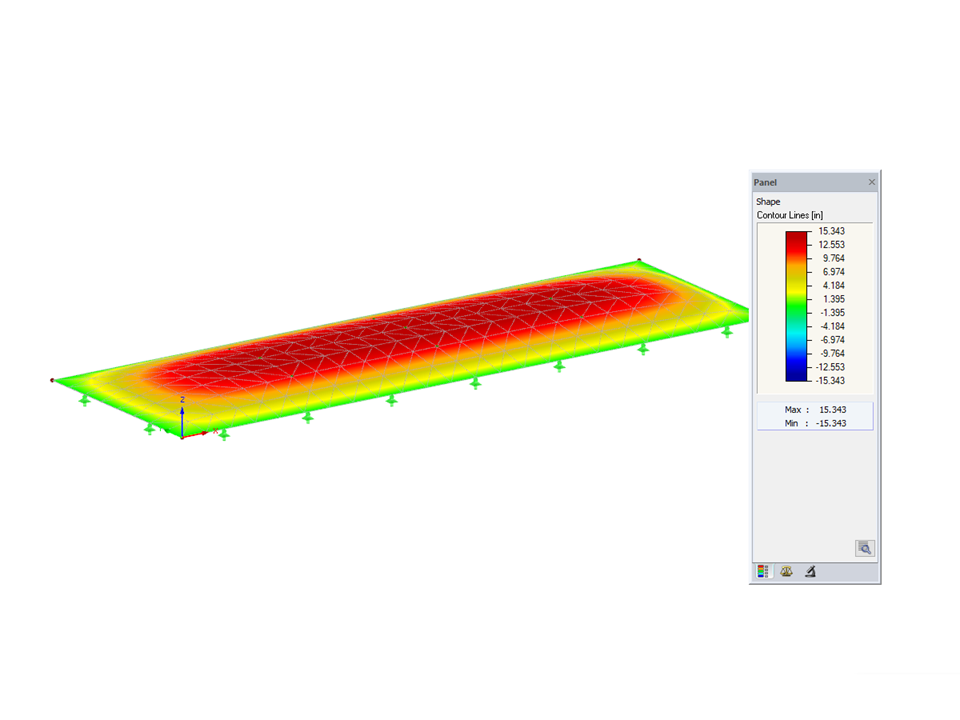

气固-铝箔充气垫
节点数目: | 22 |
线的数目 | 4 |
面的数目: | 2 |
实体数目 | 1 |
荷载工况数目 | 6 |
总重量 | 0,027 t |
翘曲区域尺寸 | 14.841 x 6.611 x 3.775 m |
软件版本 | 5.23.01 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
