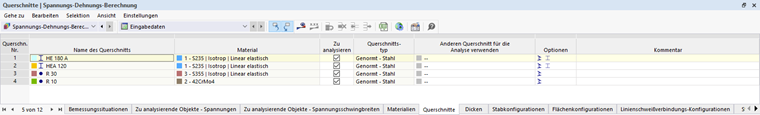

In der Tabelle Querschnitte sowie in der Navigatorkategorie 'Spannungs-Dehnungs-Berechnung' sind alle im Modell vorhandenen Querschnitte mit den zugehörigen Materialien aufgelistet. Die Angaben zu den Querschnittstypen sind lediglich informativer Natur.
Querschnitte aus Analyse entfernen
Bei allen gültigen Querschnitten können Sie mit dem Deaktivieren des Kontrollfeldes 'Zu analysieren' sämtliche Stäbe von der Spannungs-Dehnungs-Berechnung ausschließen, denen dieses Material zugewiesen ist. Die Stäbe werden damit in den Tabellen Zu analysierende Objekte - Spannungen und Zu analysierende Objekte - Spannungsschwingbreiten in die Spalte 'Nicht gültig / deaktiviert' einsortiert und aus der Analyse entfernt.
Anderen Querschnitt für Analyse verwenden
Soll für die Spannungsanalyse ein anderer Querschnitt benutzt werden als für die RFEM-Berechnung, so können Sie in der Spalte 'Anderen Querschnitt für die Analyse verwenden' eine Alternative auswählen. Die Schnittgrößen werden hiervon nicht beeinflusst; sie gelten bei der Spannungsanalyse auch für den geänderten Querschnitt.
Mit der Schaltfläche

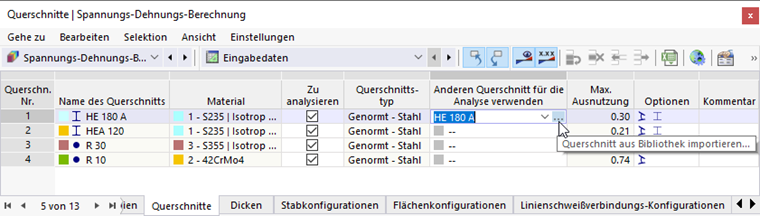

können Sie einen anderen Querschnitt in der Bibliothek auswählen.
Wenn ein anderer Querschnitt hinterlegt ist, stehen im Zellen-Kontextmenü (aufrufbar mit einem Rechtsklick) weitere Optionen zur Verfügung:
- Optimierten Querschnitt im Modell verwenden
- Alle optimierten Querschnitt im Modell verwenden
- Querschnitt aus Modell im Add-On verwenden
- Alle Querschnitte aus Modell im Add-On verwenden
Querschnitt optimieren

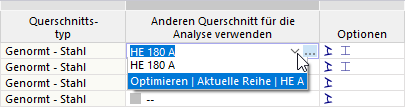

Alle genormten und parametrisierten Querschnitte können innerhalb der aktuellen Reihe optimiert werden. Sie können die Optimierung über die Liste der Spalte 'Anderen Querschnitt für die Analyse verwenden' aufrufen (siehe Bild Anderen Querschnitt für Analyse auswählen). Bei der Optimierung wird der kleinstmögliche Querschnitt in der Reihe ermittelt, dessen Ausnutzung geringer ist als bei den Globalen Einstellungen vorgegeben.
Für diese "vereinfachte Querschnittsoptimierung" gelten die gleichen Bedingungen wie für die oben beschriebene Nutzung eines Alterativquerschnitts: Beim Optimieren werden die Nachweise mit den Schnittgrößen des Modells geführt. Die optimale Variante wird dann in die Tabelle eingetragen.
Für eine umfassende Modelloptimierung empfehlen wir Ihnen das Add-on Optimierung Kosten / CO2-Emissionsabschätzung.
Querschnitt anpassen
Wenn Sie einen anderen Querschnitt für die Spannungsanalyse verwenden möchten, können Sie die Liste in der Spalte Anderen Querschnitt für die Analyse verwenden benutzen. Um den Querschnitt generell – also auch für das Modell – zu ändern, rufen Sie mit einem Doppelklick in die Tabellenzeile oder mit einem Klick auf die Schaltfläche
in der Tabellen-Symbolleiste den Bearbeitungsdialog des Querschnitts auf. Dort können Sie einen anderen Querschnitt aus der Bibliothek zuweisen.
