In der Kategorie Spannungs-Dehnungs-Berechnung im Navigator - Daten und der Tabelle werden die grundlegenden Zuordnungen für die Analyse getroffen. Sie können die zu analysierenden Objekte, deren Materialien, Querschnitte und Dicken überprüfen und den Objekten die Analysekonfigurationen zuweisen. Die Eingabedaten in tabellarischer Form bilden auch die Grundlage für die Dokumentation im Ausdruckprotokoll.
Eingabetabellen
Für die Arbeit in den Eingabetabellen stehen die aus RFEM bekannten Funktionen zur Verfügung. Allgemeine Informationen hierzu finden Sie im Kapitel Tabellen des RFEM-Handbuchs.
Spezifische, das Add-On betreffende Tabellen sind in den folgenden Unterkapiteln beschrieben:
- Bemessungssituationen
- Zu analysierende Objekte - Spannungen
- Zu analysierende Objekte - Spannungsschwingbreiten
- Materialien
- Querschnitte
- Dicken
Über die Schaltfläche
in den Eingabetabellen oder über das Kontextmenü im Navigatoreintrag erreichen Sie den Dialog der Globalen Einstellungen für die Spannungs-Dehnungs-Berechnung.
Konfigurationen
In den Konfigurationen werden die Detaileinstellungen für die Spannungs-Dehnungs-Berechnung verwaltet. Für die unterschiedlichen Objekttypen gibt es spezifische Konfigurationen, in denen Sie beispielsweise Grenzwerte oder bestimmte Berechnungsvorgaben für Spannungen festlegen können.
- Stabkonfigurationen
- Flächenkonfigurationen
- Linienschweißverbindungs-Konfigurationen
- Volumenkonfigurationen

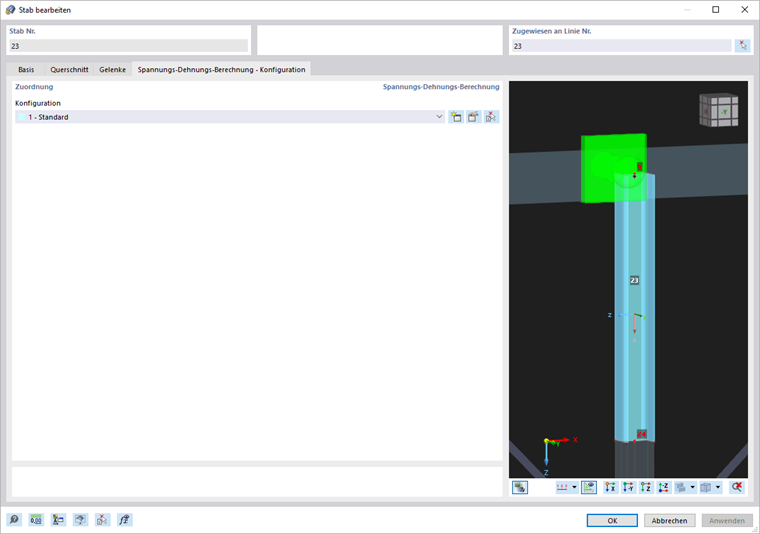

Konfiguration im Objekt-Bearbeitungsdialog zuordnen
Die Analysekonfigurationen sind als Typen für die einzelnen Objektarten konzipiert. Sie können jeweils verschiedene Typen anlegen und den Objekten im Register Spannungs-Dehnungs-Berechnung - Konfiguration des Bearbeitungsdialogs die passende Konfiguration zuweisen.
Wählen Sie in der Liste 'Konfiguration' eine vorhandene Konfiguration aus oder nutzen Sie die Schaltfläche
, um einen neuen Typ zu erzeugen. Die Schaltfläche
ermöglicht die grafische Auswahl eines anderen Objekts, um dessen Konfiguration zu übernehmen. Über die Schaltfläche
gelangen Sie in den Bearbeitungsdialog der Konfiguration.

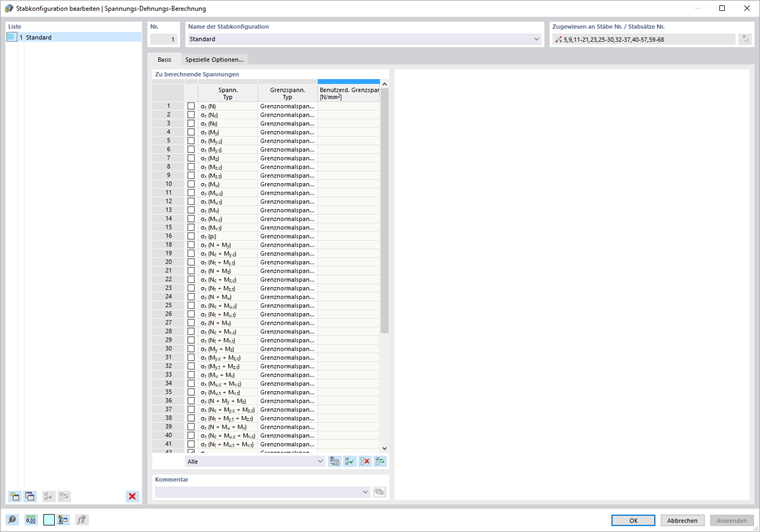

Objekte im Konfigurationsdialog zuweisen
Sie können die Objekte auch in den Konfigurationsdialogen zuweisen.
Die 'Liste' links im Abschnitt eines Konfigurationsdialogs enthält alle im Modell vorhandenen Konfigurationen für den spezifischen Objekttyp (Stab, Fläche, Linienschweißverbindung, Volumenkörper). Mit der Schaltfläche
können Sie eine neue Konfiguration mit Standardparametern erstellen, mit der Schaltfläche
die selektierte Konfiguration kopieren. Das Löschen einer Konfiguration ist über die Schaltfläche
möglich.
Um die in der Liste selektierte Konfiguration den Objekten zuweisen, tragen Sie die Objektnummern oben im Dialogabschnitt 'Zugewiesen an ...' ein. Mit der Schaltfläche
können Sie die Objekte auch grafisch bestimmen.

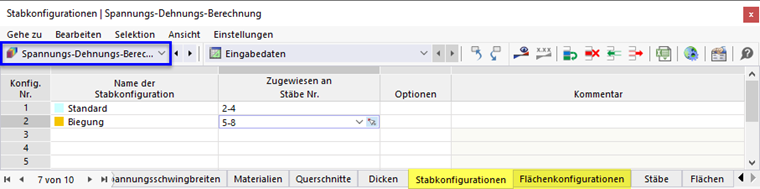

Objekte in Konfigurationstabelle zuweisen
In den Eingabetabellen der Konfigurationen haben Sie ebenfalls die Möglichkeit, die Objekte den Konfigurationen zuzuweisen.
