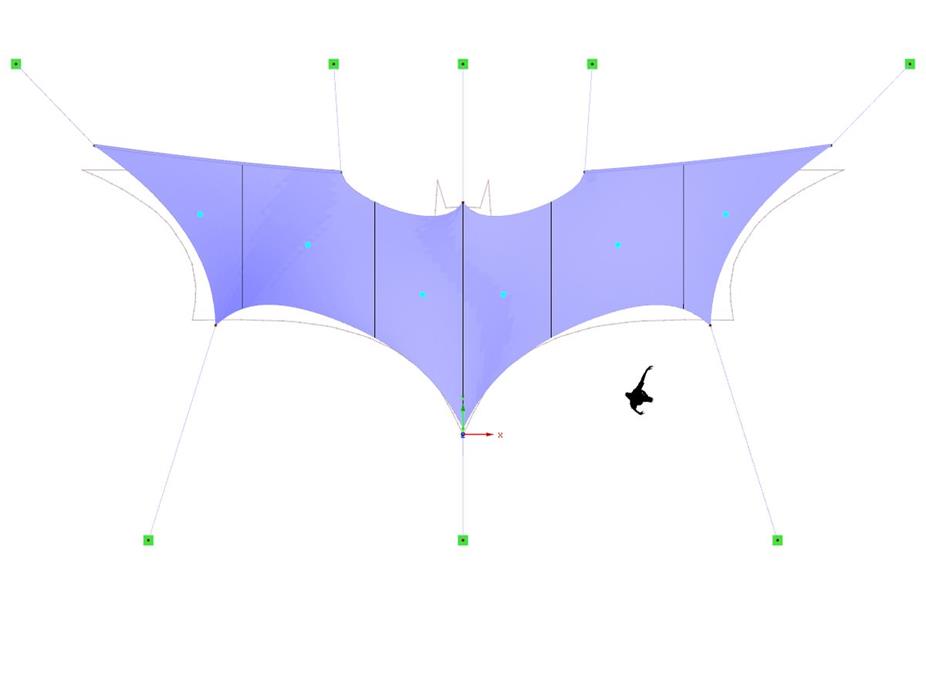

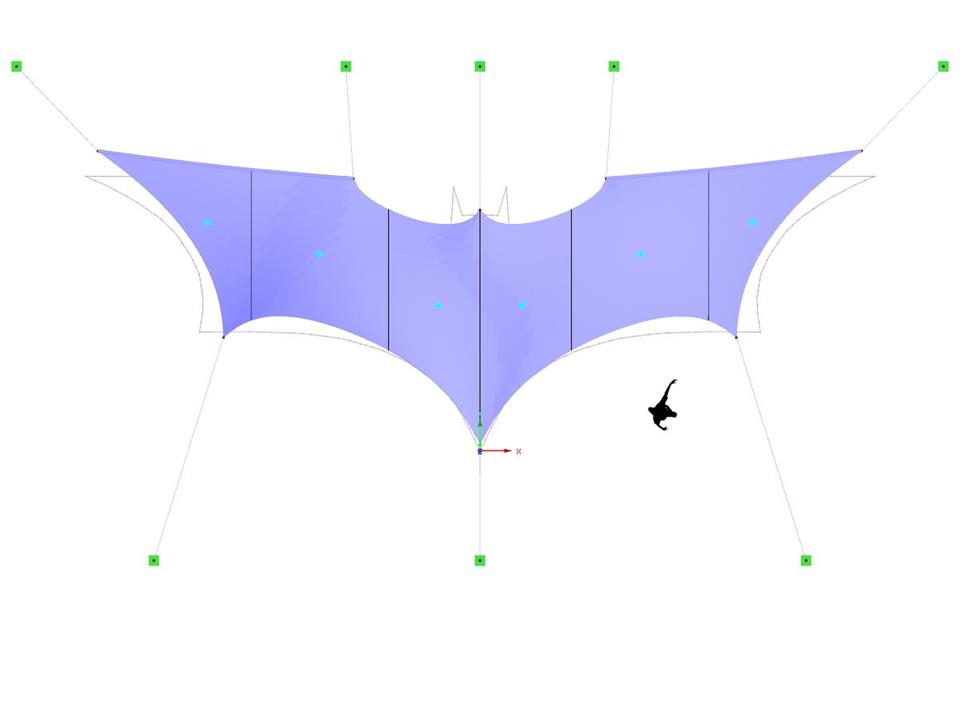

模型用于
张拉膜屋面裁剪设计
节点数目: | 24 |
线的数目 | 21 |
杆件数目: | 16 |
面的数目: | 2 |
荷载工况数目 | 4 |
总重量 | 0,140 t |
翘曲区域尺寸 | 20.301 x 10.837 x 5.037 m |
软件版本 | 5.23.00 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
类似模型
RFEM 和 RSTAB 的计算设计范围能够覆盖整个建筑行业大部分的杆件设计和 FEM 设计。 在两种软件中都能找到设计索结构的解决方案。 下面介绍一些建模和设计的辅助工具。
附加模块 RF-FORM-FINDING 可以在 RFEM 中计算膜索单元的平衡形状。 In diesem Berechnungsprozess sucht das Programm für die Membran- und Seilelemente eine geometrische Lage, in der die Oberflächenspannung/Vorspannung der Membranen und Seile im Gleichgewicht mit den natürlichen und geometrischen Randreaktionen steht. Dieser Prozess heißt Formfindung (nachfolgend FF genannt). Die FF-Berechnung wird in RFEM global in den "Basisangaben" eines Modells im Register "Optionen" aktiviert. Nach Aktivierung werden in RFEM ein Lastfall beziehungsweise ein Berechnungsprozess mit dem Namen RF-FORMFINDUNG angelegt und für die Seil- und Membraneingabe zusätzlich FF-Parameter zur Definition der Oberflächenspannung und Vorspannung freigeschaltet. Die Aktivierung der FF-Option bedeutet für das Programm, dass vor der reinen strukturellen Berechnung der Schnittgrößen, Verformung, Eigenwerte etc. immer zuerst der Formfindungsprozess gestartet und für die Folgeberechnung ein entsprechend vorgespanntes Modell vorgegeben wird.
RF-FORM-FINDING 中的找形过程会在空间中移动膜面的有限元单元的角节点,直到定义的面应力与边界条件达到平衡。 Diese Verschiebung erfolgt unabhängig von der Elementgeometrie. Da diese freie Verschiebung bei Elementen mit vier Eckpunkten eine räumliche Drillung der Elementebene hervorrufen kann und dann die Gültigkeitsgrenzen der Berechnung nicht mehr eingehalten sind, sind für Formfindungssysteme generell Dreieckselemente zu empfehlen. Dreieckselemente bleiben unabhängig von der Verschiebung der Eckknoten eben und in den Anwendungsgrenzen der Berechnung.
- 平面和测地线裁剪线
- 展平张拉膜或气枕的双曲面部分
- 通过使用不需要连接的边界线来定义裁剪式样
- 基于最小能量理论的复杂展平期
- 焊接和边界裕量
- 在经纬方向上均匀或线性补偿
- 可以对边界线进行不同的补偿
- 灵活的数据组织方式(直至最后一个“焊缝”,对输入数据进行修改)
- 图形显示裁剪式样
- 每种裁剪式样的统计信息(宽度、长度、尺寸)
- 提供由单元格自动生成裁剪式样的选项
RF-CUTTING-PATTERN可以通过在RFEM模型的基本数据中的选项选项卡中激活。 激活附加模块后,在模型数据下会显示一个新的对象“裁剪式样”。 如果在基本位置要裁剪的膜面太大,可以通过裁剪线(线类型“通过两条线裁剪”或“通过面裁剪”)在相应的部分条带中。
然后可以使用“裁剪式样”对象为每种裁剪式样单独定义条目。 在这里您可以设置边界线、补偿和裕量。
工作顺序步骤:
- 生成裁剪线
- 通过选择边界线或使用半自动生成器创建式样
- 通过输入一个角度自由选择经向和纬向
- 应用补偿值
- 可以选择定义不同的边界线补偿
- 裕量不同(焊接、边界线)
- 在没有启动总非线性计算的情况下,在侧面的图形窗口中初步显示裁剪式样
在非线性计算中采用由所选裁剪式样中的平面、屈曲、单曲面或双曲面组成的真实网格几何形状,并按照最小化畸变能进行展平,假设定义的材料行为。
简而言之,该方法试图在压力机中压缩网格几何形状(假设为无摩擦接触),并寻找使组件平面内压扁产生的应力在平面内处于平衡状态的状态。 这样可以实现最小能量和最佳裁剪式样精度。 考虑了经向和纬向以及边界线的补偿。 然后,将在边界线上定义的裕量应用于生成的平面几何形状。
性能特点:
- 最大限度地减少展平过程中的畸变能,以获得非常精确的裁剪式样
- 几乎适用于所有的网格排列方式
- 识别相邻的裁剪式样定义以保持相同的长度
- 主计算的网格划分
计算完成后,在裁剪式样对话框中会出现“点坐标”选项卡。 在该选项卡中,结果以表格的形式显示,坐标和图形窗口中的面。 坐标表中显示了展平后的每个网格节点相对于裁剪式样重心的新坐标。 此外,在图形窗口中显示的是重心坐标系的裁剪式样。 当选择表格单元格时,图形中会显示相应的节点和一个箭头。 此外,在节点表格下方还会显示裁剪式样的区域。
在 RFEM 的荷载工况 RF‑CUTTING‑PATTERN 中会显示每个图案的标准应力/应变结果。
性能特点:
- 以表格形式显示结果,包括有关裁剪式样的信息
- 与图形相关的智能表格
- DXF 文件中展平几何的结果
- 展平后输出应变,用于评估裁剪式样
- 用于结构评估的展平后的应变结果
