因此，与所有其他单元相比，膜被单独考虑并自动与三角形网格化。 该全局设置包含在有限元网格设置中。

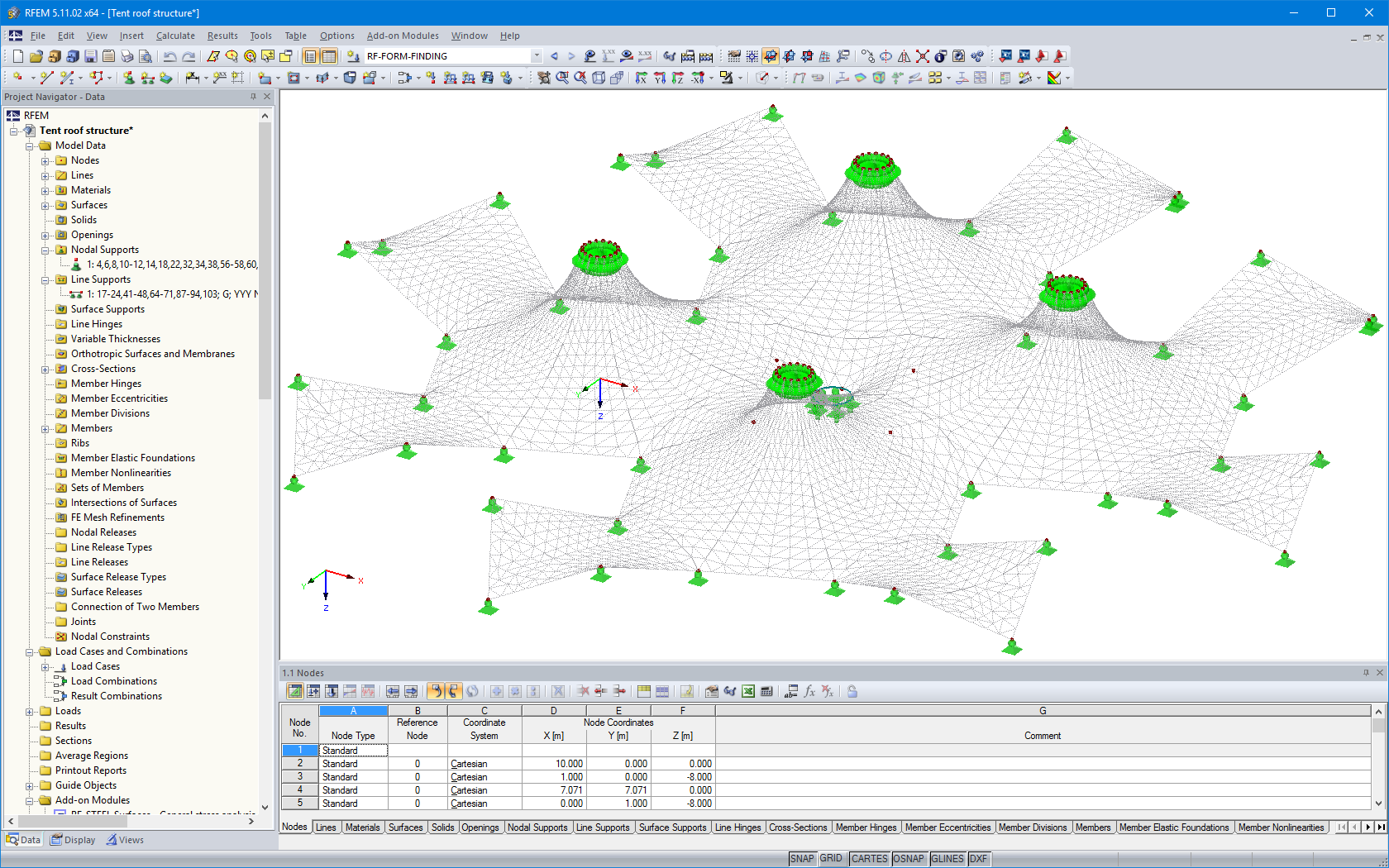

膜结构网格划分
RF-FORM-FINDING 中的找形过程会在空间中移动膜面的有限元单元的角节点，直到定义的面应力与边界条件达到平衡。 Diese Verschiebung erfolgt unabhängig von der Elementgeometrie. Da diese freie Verschiebung bei Elementen mit vier Eckpunkten eine räumliche Drillung der Elementebene hervorrufen kann und dann die Gültigkeitsgrenzen der Berechnung nicht mehr eingehalten sind, sind für Formfindungssysteme generell Dreieckselemente zu empfehlen. Dreieckselemente bleiben unabhängig von der Verschiebung der Eckknoten eben und in den Anwendungsgrenzen der Berechnung.
作者
Niemeier 先生负责 RFEM、RSTAB、RWIND Simulation 以及膜结构领域的开发。 他还负责质量保证和客户支持。
