- 创建一个新的 RFEM 或 RSTAB 模型。

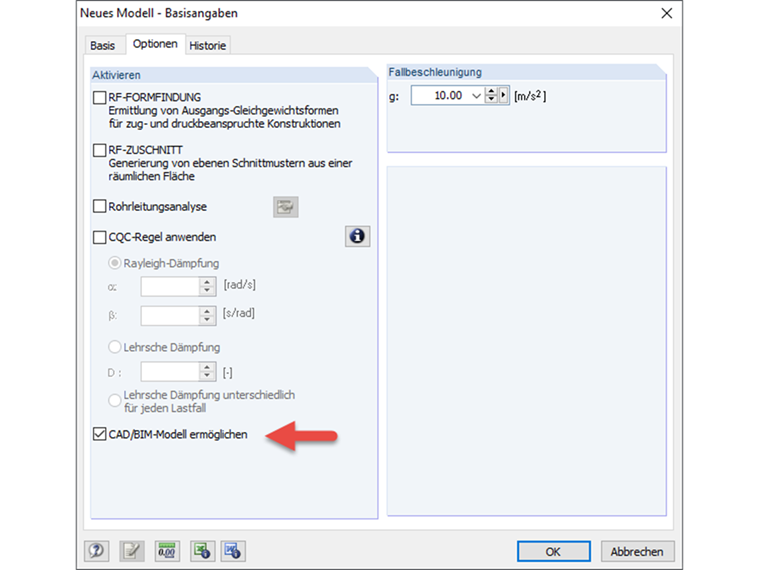

- 在基本数据中的选项选项卡下激活“启用 CAD/BIM 模型”选项。

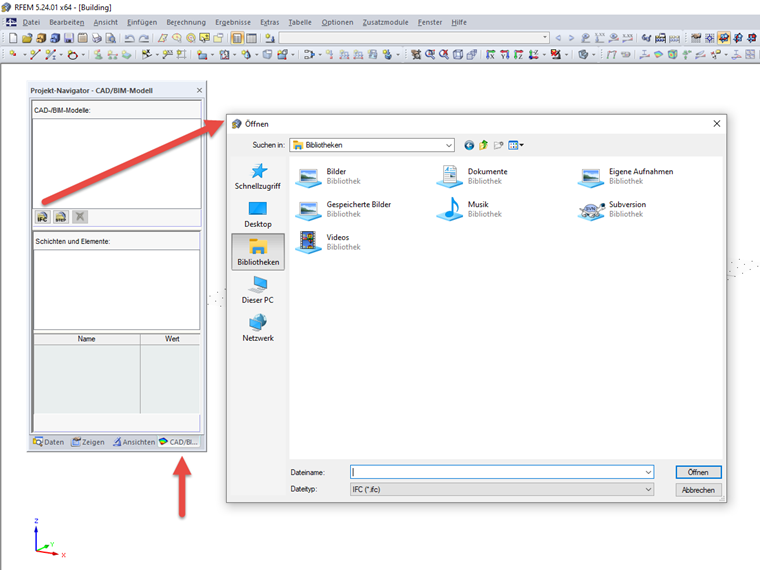

常见问题和解答 (FAQ) - 使用项目导航器中的“导入新模型 - IFC”功能,在“CAD/BIM 模型”选项卡下导入所需的参考视图 IFC 模型。
- 在 IFC 模型体内创建一个虚拟面,不受风几何形状的影响。
- 在“计算”菜单下打开“RWIND Simulation - 模拟和生成风荷载”界面。
- 在“风荷载”选项卡中指定要施加的风。

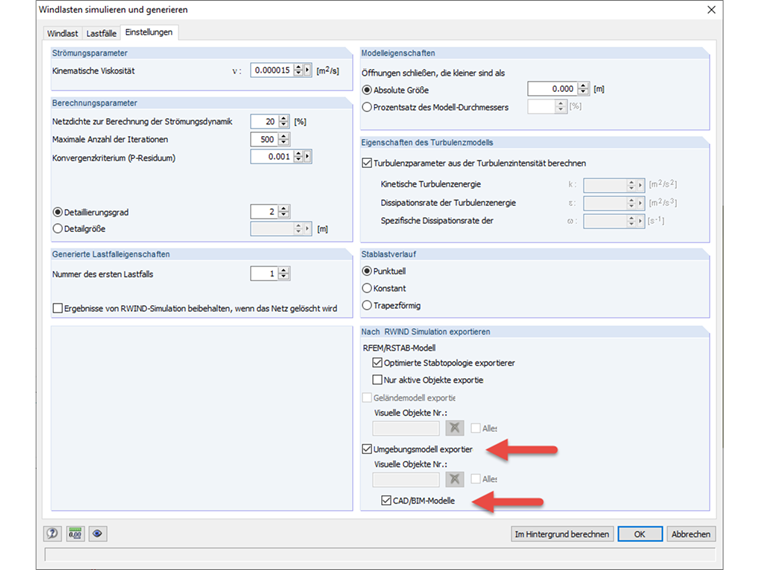

- 在“设置”选项卡中的“导出到 RWIND Simulation”部分中选择“导出周围模型”和“CAD/BIM模型”选项。
- 在“荷载工况”选项卡中选择要分析的风向,然后使用“在 RWIND Simulation 中打开”功能打开 RWIND Simulation 环境。
- 在 RWIND Simulation 中使用导入的 IFC 模型。
问题
如何将 IFC 模型导入到 RWIND Simulation 环境中?
回复:
独立程序 RWIND Simulation 当前只允许导入 STL 和 VTP 模型几何尺寸。 另一方面,IFC 模型目前只能通过 RFEM 或 RSTAB 程序中的集成接口导入到 RWIND Simulation。 请按照下列步骤操作:您有什么问题想问的吗?
