- Vytvořte nový model programu RFEM resp. RSTAB.

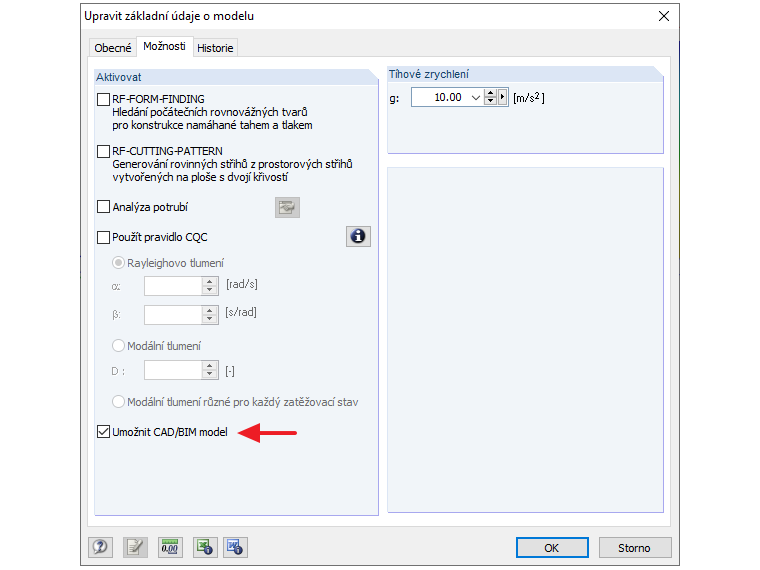

- V základních údajích v záložce "Možnosti" aktivujte volbu "Umožnit CAD/BIM model".

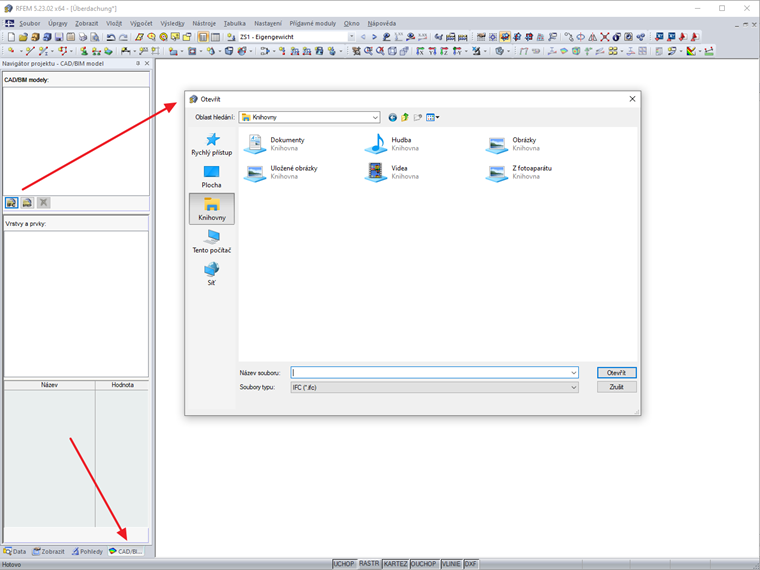

- Pomocí funkce "Importovat nový model - IFC" v navigátoru projektu v záložce "CAD/BIM model" naimportujte požadovaný Reference View IFC model.
- Namodelujte pseudoplochu bez vlivu na geometrii větru uvnitř tělesa IFC modelu.
- Otevřete rozhraní "RWIND Simulation - Simulovat a generovat zatížení větrem" v nabídce "Výpočet".
- V záložce "Zatížení větrem" zadejte požadovaný vítr, který má působit.
- V záložce "Nastavení" v sekci "Export do programu RWIND Simulation" vyberte možnosti "Exportovat model okolí" a "CAD/BIM modely".
- V záložce "Zatěžovací stavy" vyberte směr větru, který se má analyzovat, a otevřete prostředí programu RWIND Simulation pomocí funkce "Otevřít v RWIND Simulation".
- Naimportovaný model IFC použijte v programu RWIND Simulation.
Dotaz
Jak mohu importovat model IFC do prostředí programu RWIND Simulation?
V programech RFEM a RSTAB lze pro simulaci větru vizualizovat hodnoty pole proudění, jako je tlak, rychlost, kinetická energie turbulence a míra disipace turbulence.
Ořezávací roviny jsou zarovnány s příslušným směrem větru.
Pokud máte pro svůj model experimentálně stanovené hodnoty tlaku na plochách, lze je použít na modelu konstrukce v programu RFEM 6, zpracovat v programu RWIND 2 a zohlednit jako zatížení větrem při statické analýze v programu RFEM 6.
Jak tyto experimentálně stanovené hodnoty uplatníte, se dozvíte v tomto odborném článku.
V programech RFEM 6 a RSTAB 9 můžete liniové grafiky exportovat do formátu SVG (vektorové grafiky).
SVG je zkratka pro Scalable Vector Graphics a jedná se o formát souboru založený na XML pro zobrazení dvourozměrné vektorové grafiky. Tuto vektorovou grafiku lze beze ztrát škálovat. Soubory SVG lze upravovat v textových editorech, vkládat je na webové stránky a otvírat v běžných prohlížečích.
Výsledky programu RWIND si můžete zobrazit přímo v hlavním programu. V navigátoru Výsledky vyberte ze seznamu nahoře typ výsledků "Analýza simulace větru".
V současnosti máte k dispozici následující výsledky, které se vztahují k výpočetní síti programu RWIND:
- Plošný tlak
- Koeficient cp plochy
- Vzdálenost stěny y+ (stacionární proudění)
