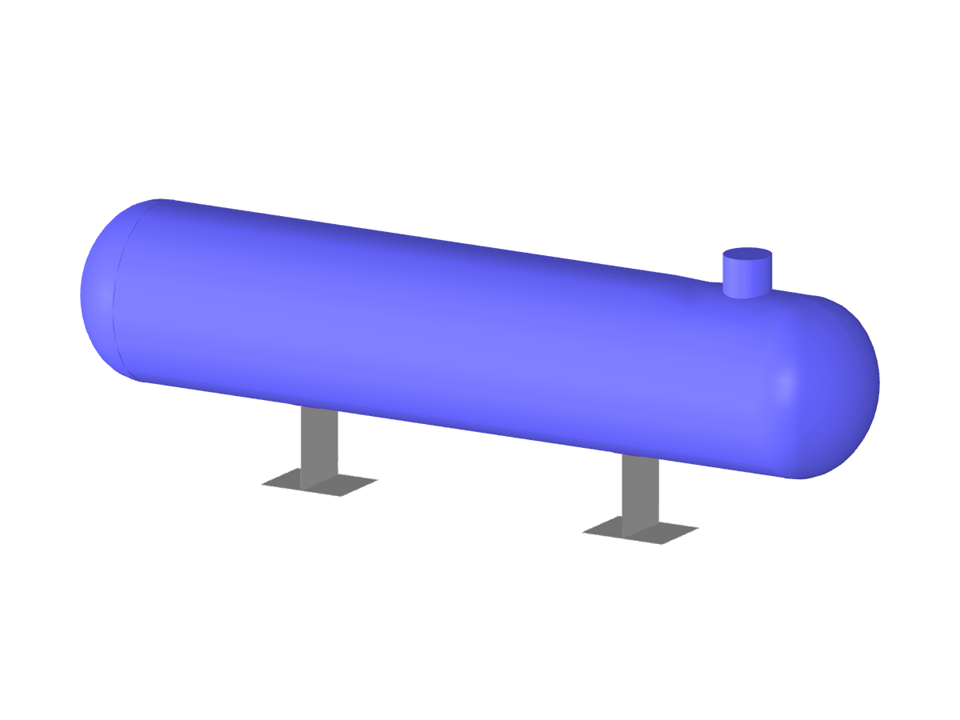

圆柱形压力容器
块参数可动态编辑 | |
节点数目: | 66 |
线的数目 | 47 |
面的数目: | 17 |
荷载工况数目 | 2 |
总重量 | 5,053 t |
翘曲区域尺寸 | 7.998 x 3.014 x 3.005 m |
软件版本 | 5.19.01 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
