最大和最小极值(包络)显示在结果表格和图形中。 它们可以被添加到全局的 RSTAB 计算书中。
在许多 RSTAB 附加模块中还可以设计超级组合的内力。
对于叠加,必须在集成规范中选择一个。 分项系数为默认设置。 也可以创建一个新的规范,并将其与用户定义的安全系数一起保存。

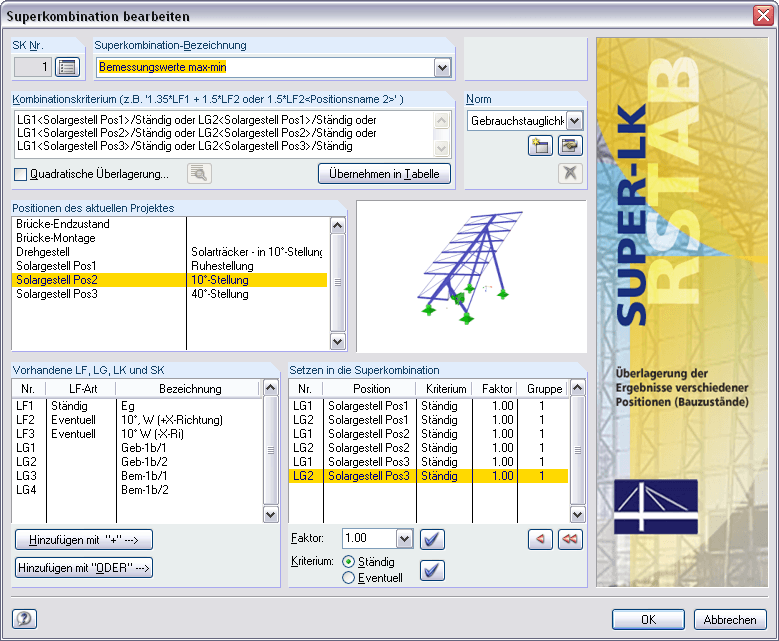

由组合准则可以定义哪个模型要考虑哪些荷载工况、荷载组合或结果组合。 作用可以按系数进行分类,并分为'永久'或'势'。 也可以是'或'叠加形式的替代检查。 图形表示有助于相关模型的分配。
当计算极值时,SUPER-RC 会导入结构的结果并根据组合准则进行叠加。 然后通过杆件编号和节点编号对计算结果进行比较。

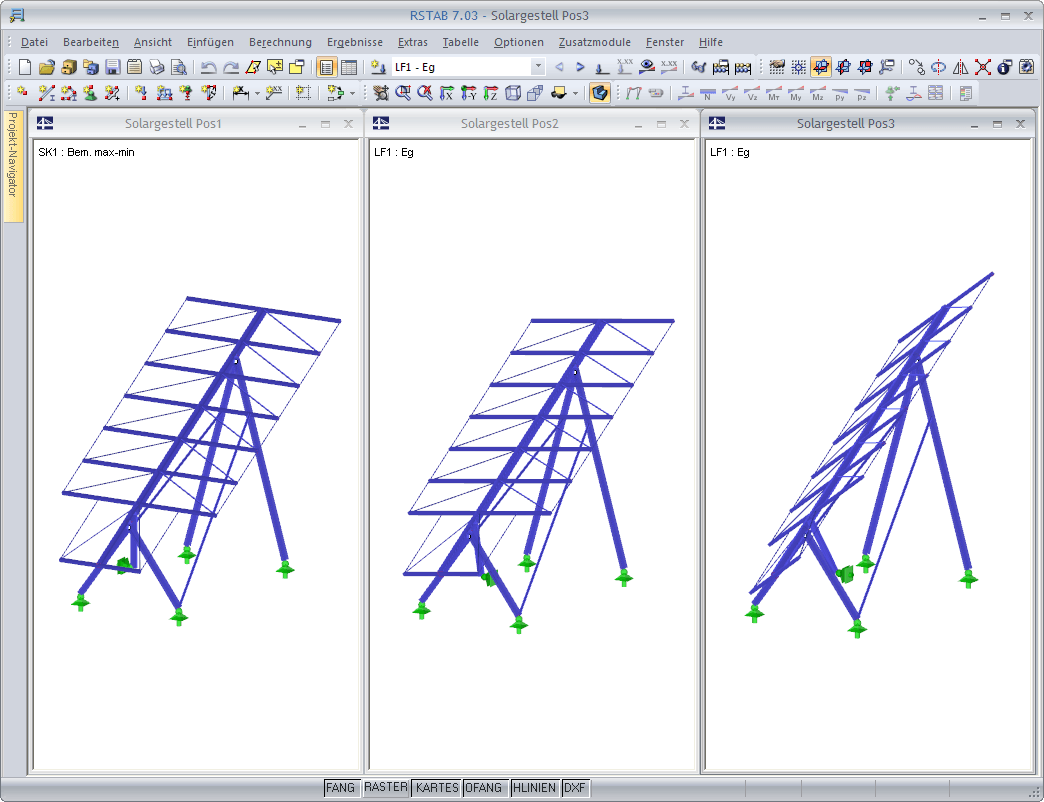

根据施工进度,可以创建一个基本模型并以不同的名称保存。 然后将这些模型用于超级组合。 可以像在 RSTAB 结果组合中一样进行叠加。
通过对不同的施工或使用条件进行建模,可以得出不同的几何边界条件: 可以添加或删除例如模型的支座、杆件或弹性支座。
- 管理不同 RSTAB 模型及其对应的各个施工阶段
- 为各个施工和使用条件定义几何边界条件
- 访问所有结构的荷载工况、荷载组合和结果组合
- 不同模型的所有极值包络图叠加
- 可以按照下列规范进行组合:
- 欧洲规范
- DIN 18800:1990-11
- DIN 1045:1988-07
- DIN 1045-1:2008-08
- DIN 1052:1988-04
- 按照 DIN 1055-100:2001-03
- ÖNORM
- 正常使用极限状态(非比值)
- 输出表格和图形形式的组合结果
