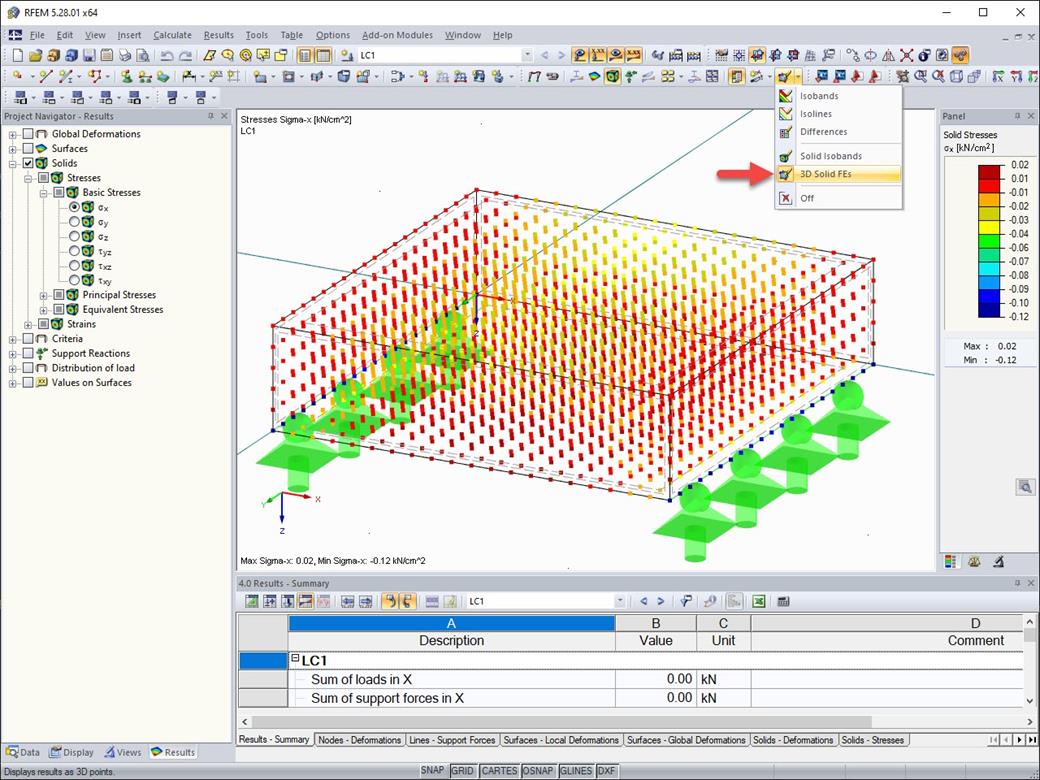

Результаты напряжений в телах могут отображаться в виде цветных точек в конечных элементах.
Отображение результатов в телах
