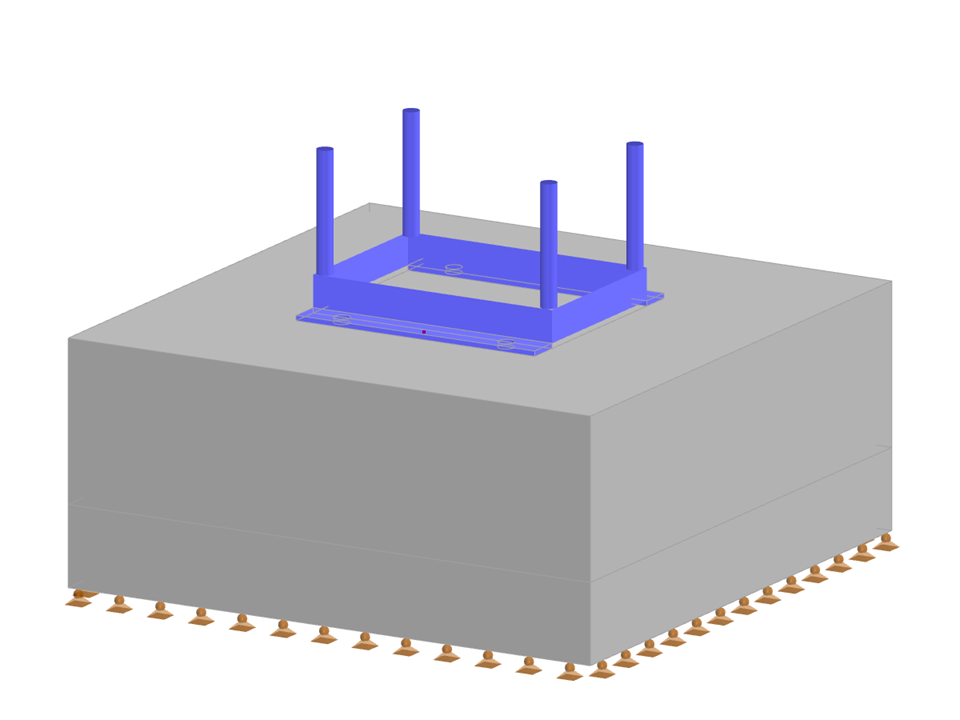

Parametrizzazione completa della geometria dell'ancoraggio in acciaio con tirafondi modellati e base in calcestruzzo.
Un modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Ancoraggio per colonne in filigrana
I parametri del blocco possono essere modificati dinamicamente | |
Numero di nodi | 83 |
Numero di linee | 92 |
Numero di aste | 8 |
Numero di superfici | 44 |
Numero di solidi | 4 |
Peso totale | 0,371 t |
Dimensioni (metriche) | 0.700 x 0.700 x 0.496 m |
Dimensioni (imperiali) | 2.3 x 2.3 x 1.63 feet |
Versione del programma | 5.27.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
