Considerazione delle fasi costruttive in RFEM
Analisi delle fasi costruttive (CSA) | Caratteristiche

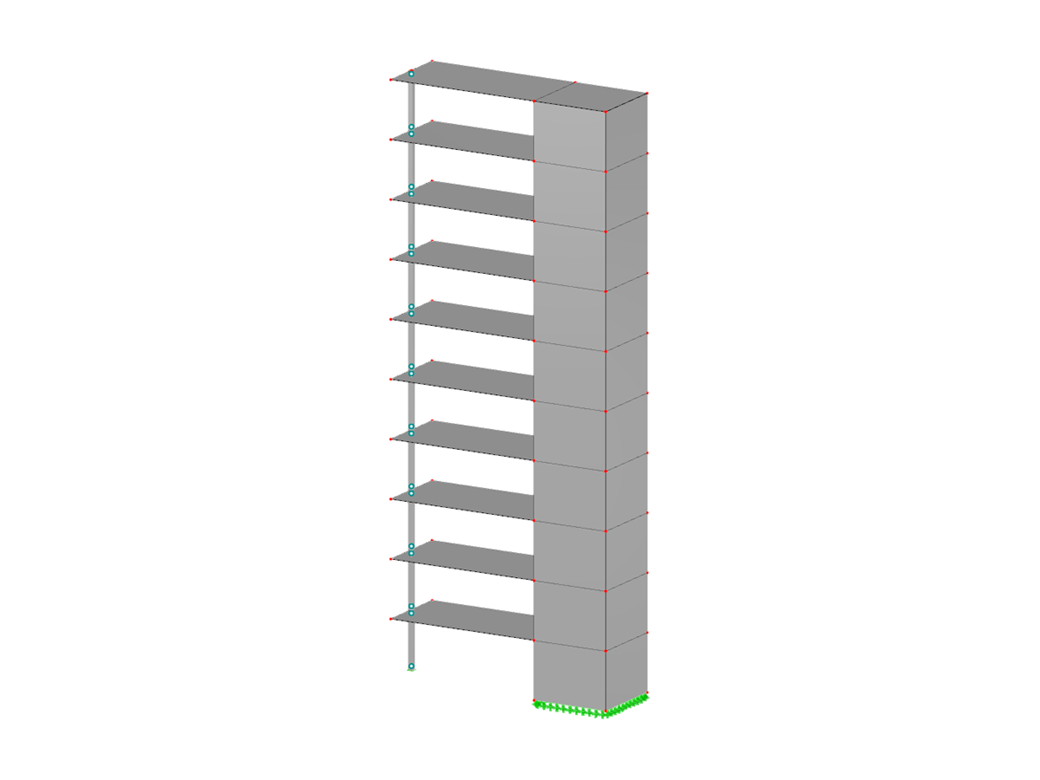

- Semplice definizione delle fasi costruttive nella struttura di RFEM inclusa la visualizzazione
- Aggiungere, rimuovere, modificare e riattivare elementi di aste, superfici e solidi e loro proprietà (ad esempio, cerniere di aste e linee, gradi di libertà per i vincoli esterni e così via)
- Combinatoria automatica e manuale con le combinazioni di carico nelle singole fasi costruttive (ad esempio, per considerare i carichi di montaggio, le gru di cantiere, ecc.)
- Considerazione di effetti non lineari come rottura dell'asta tesa o vincoli esterni non lineari
- Interazione con altri add-on, come Comportamento non lineare del materiale, Stabilità delle strutture, Form-Firnding, e così via.
- Visualizzazione numerica e grafica dei risultati per le singole fasi costruttive
- Relazione di calcolo dettagliata con la documentazione di tutti i dati strutturali e dei carichi per ogni fase costruttiva
Analisi delle fasi costruttive (CSA) | Immissione delle fasi costruttive

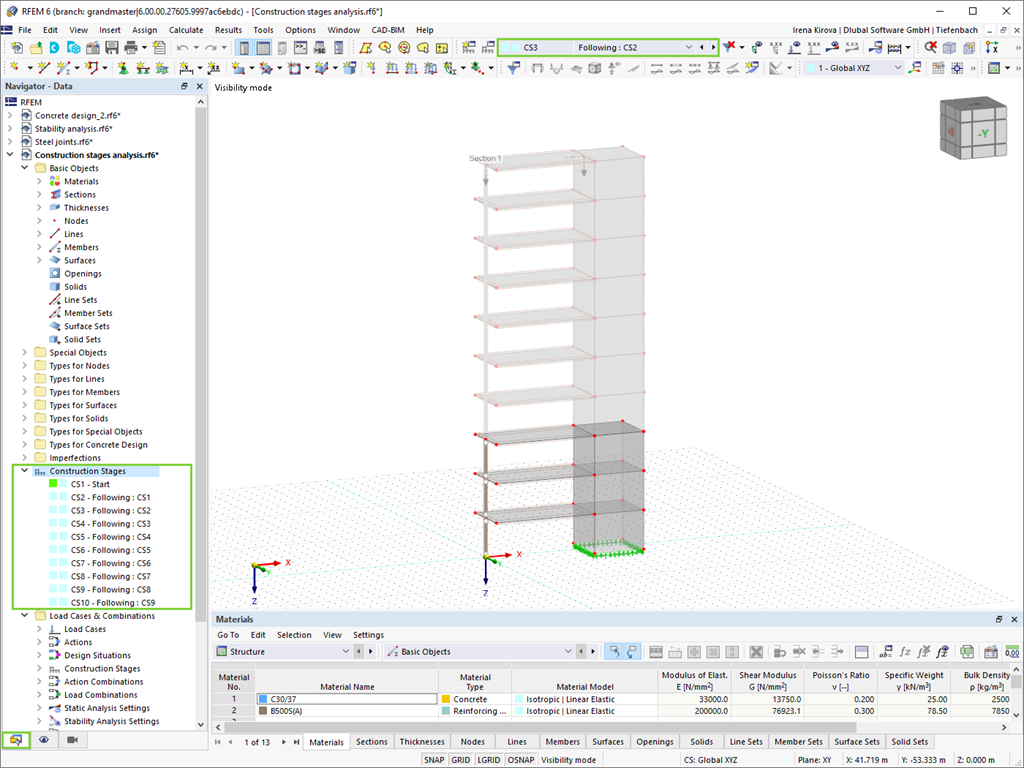

Hai creato l'intera struttura in RFEM? Molto bene, ora è possibile assegnare i singoli componenti strutturali e i casi di carico alle fasi costruttive corrispondenti. Ad esempio, in ogni fase costruttiva, è possibile modificare le definizioni di svincolo di aste e vincoli.

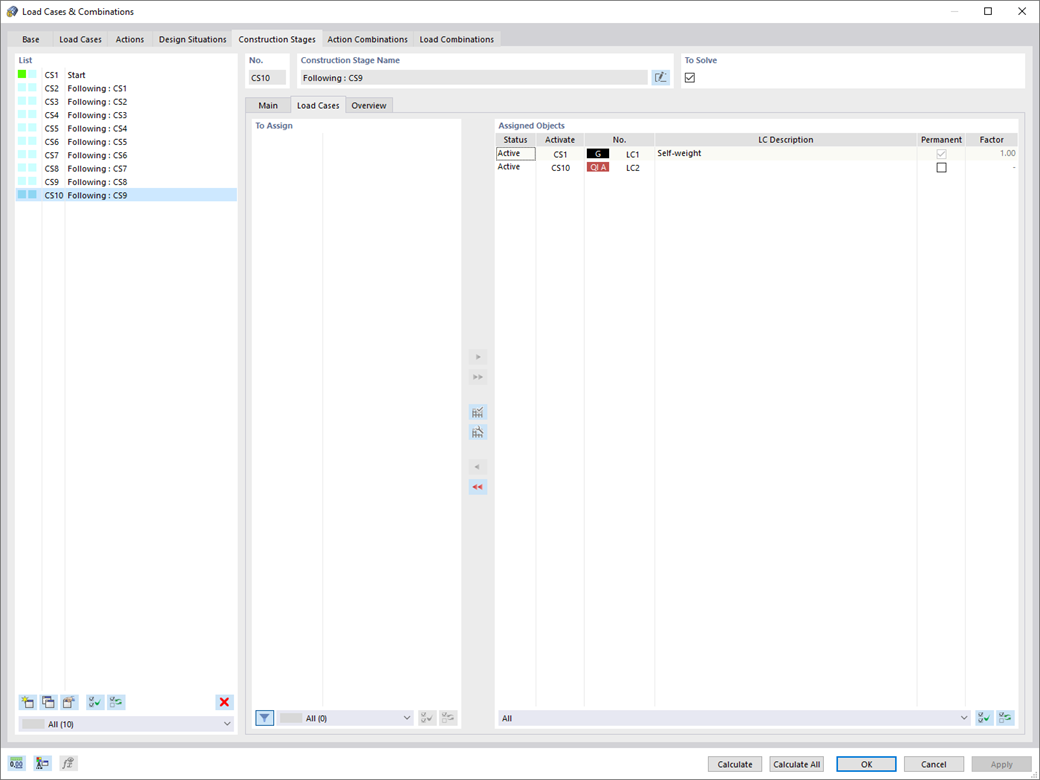

È quindi possibile modellare le modifiche strutturali, come quelle che si verificano quando le travi del ponte vengono stuccate successivamente o quando le colonne vengono depositate. Quindi, assegnare i casi di carico creati in RFEM alle fasi costruttive come carichi permanenti o non permanenti.
Lo sapeva che... ? La combinatoria consente di sovrapporre i carichi permanenti e non permanenti nelle combinazioni di carico. In questo modo, è possibile determinare le forze interne massime di diverse posizioni della gru o considerare i carichi di montaggio temporanei disponibili in una sola fase costruttiva.
Analisi delle fasi costruttive (CSA) | Calcolo

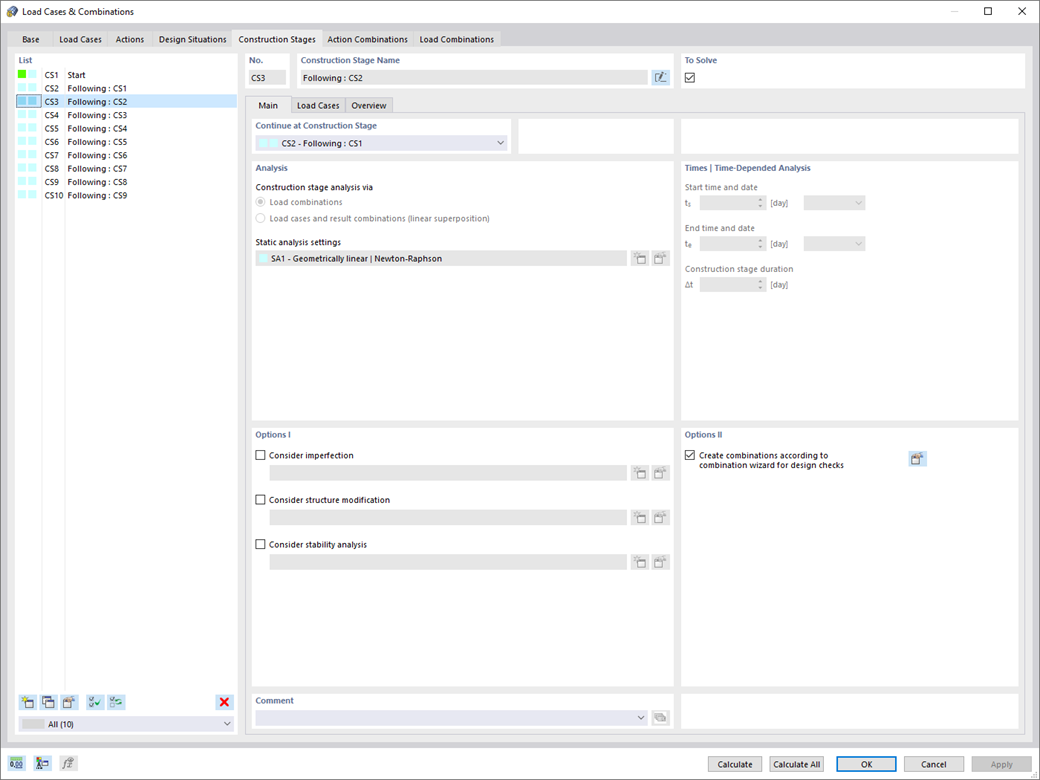

Se ci sono differenze di geometria che emergono tra il sistema strutturale ideale e quello deformato dalla fase costruttiva precedente, queste vengono confrontate nel programma. La fase costruttiva successiva è costruita sopra il sistema tensionato dalla fase costruttiva precedente. Questo calcolo non è lineare.
Analisi delle fasi costruttive (CSA) | Risultati e esportazione

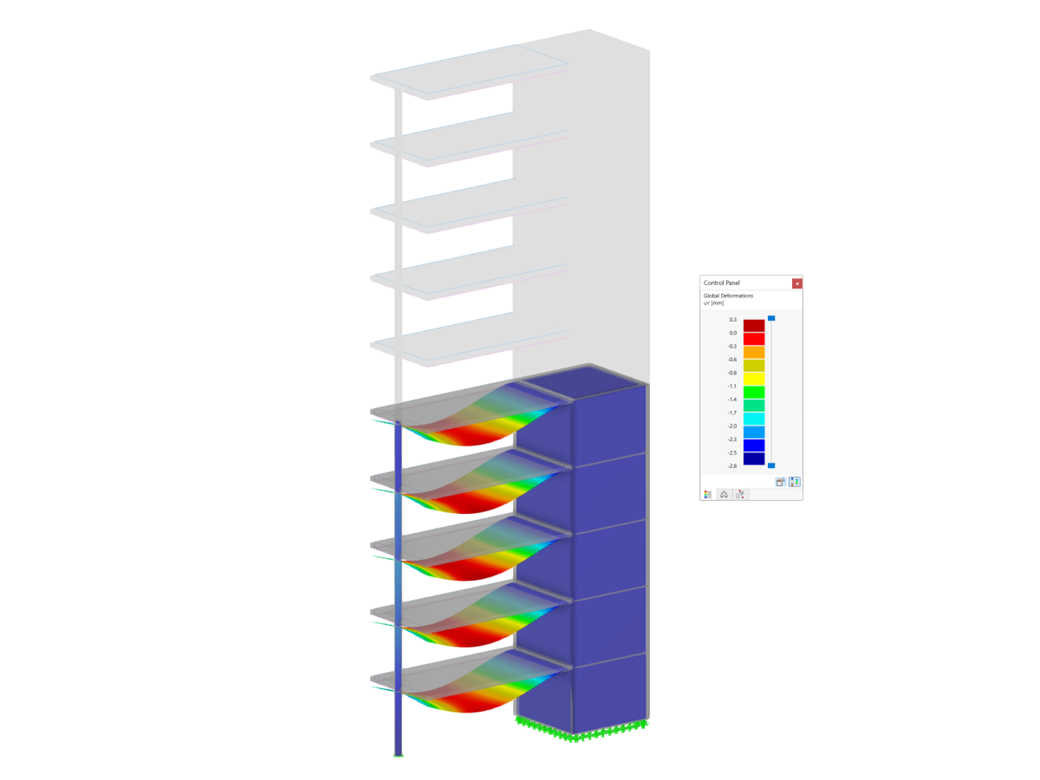

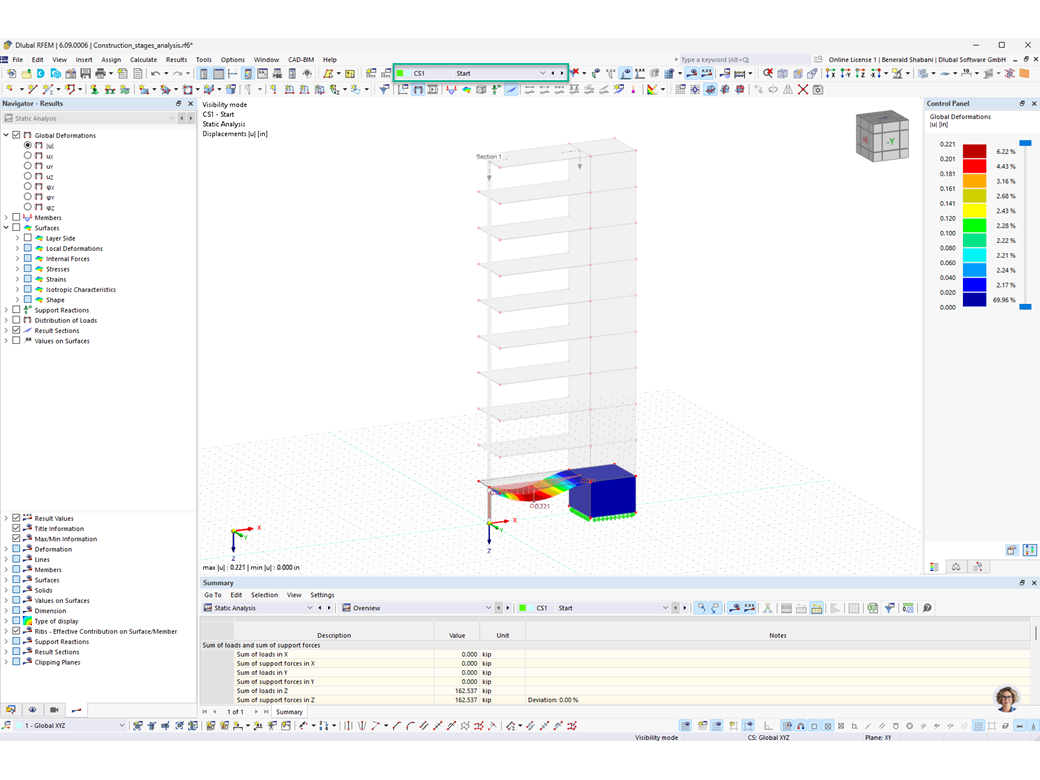

Il calcolo è andato a buon fine? Ora è possibile visualizzare i risultati delle singole fasi costruttive graficamente e nelle tabelle in RFEM. Inoltre, RFEM consente di considerare le fasi costruttive nel calcolo combinatorio e di includerlo in un'ulteriore verifica.
Webshop
Configura il tuo pacchetto di programmi individuale e scopri tutti i prezzi online!
Calcola il tuo prezzo
Il prezzo è valido per Stati Uniti. I prezzi sono validi solo per l'utilizzo del software in Stati Uniti . È possibile ottenere i prezzi esatti dopo l'accesso. Accedi al tuo account su Dlubal Software per generare un preventivo aggiornato.
Pertanto, lo stato finale della struttura è disponibile al completamento del processo di costruzione; ovvero alla fine di tutte le fasi costruttive. Per alcune strutture, l'influenza del processo costruttivo potrebbe essere significativa e dovrebbe essere considerato in modo da evitare errori nel calcolo. Una panoramica generale dell'add-on CSA è fornita nell'articolo della Knowledge Base intitolato "Considerazione delle fasi costruttive in RFEM 6" .
Nell'add-on Analisi delle fasi costruttive (CSA), è possibile utilizzare le sezioni trasversali composte per mezzo di quelle che sono note come sezioni di fase. Ciò consente di attivare e disattivare le parti del tipo di sezione "Parametrica - Massiva II" durante le fasi costruttive.
Rispetto al modulo aggiuntivo RF- STAGES (RFEM 5), le seguenti nuove caratteristiche sono state aggiunte all'analisi delle fasi costruttive (CSA)]] per RFEM 6:
- Considerazione delle fasi costruttive a livello di RFEM
- Integrazione dell'analisi della fase costruttiva nella combinatoria in RFEM
- Sono supportati elementi strutturali aggiuntivi, come ad esempio i vincoli interni delle linee
- Analisi di processi costruttivi alternativi in un modello
- Riattivazione degli elementi
- Semplice definizione delle fasi costruttive nella struttura di RFEM inclusa la visualizzazione
- Aggiungere, rimuovere, modificare e riattivare elementi di aste, superfici e solidi e loro proprietà (ad esempio, cerniere di aste e linee, gradi di libertà per i vincoli esterni e così via)
- Combinatoria automatica e manuale con le combinazioni di carico nelle singole fasi costruttive (ad esempio, per considerare i carichi di montaggio, le gru di cantiere, ecc.)
- Considerazione di effetti non lineari come rottura dell'asta tesa o vincoli esterni non lineari
- Interazione con altri add-on, come Comportamento non lineare del materiale, Stabilità delle strutture, Form-Firnding, e così via.
- Visualizzazione numerica e grafica dei risultati per le singole fasi costruttive
- Relazione di calcolo dettagliata con la documentazione di tutti i dati strutturali e dei carichi per ogni fase costruttiva
Hai creato l'intera struttura in RFEM? Molto bene, ora è possibile assegnare i singoli componenti strutturali e i casi di carico alle fasi costruttive corrispondenti. Ad esempio, in ogni fase costruttiva, è possibile modificare le definizioni di svincolo di aste e vincoli.
È quindi possibile modellare le modifiche strutturali, come quelle che si verificano quando le travi del ponte vengono stuccate successivamente o quando le colonne vengono depositate. Quindi, assegnare i casi di carico creati in RFEM alle fasi costruttive come carichi permanenti o non permanenti.
Lo sapeva che... ? La combinatoria consente di sovrapporre i carichi permanenti e non permanenti nelle combinazioni di carico. In questo modo, è possibile determinare le forze interne massime di diverse posizioni della gru o considerare i carichi di montaggio temporanei disponibili in una sola fase costruttiva.
