Parametrizzazione della struttura della pergola in legno e dei carichi.
Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.

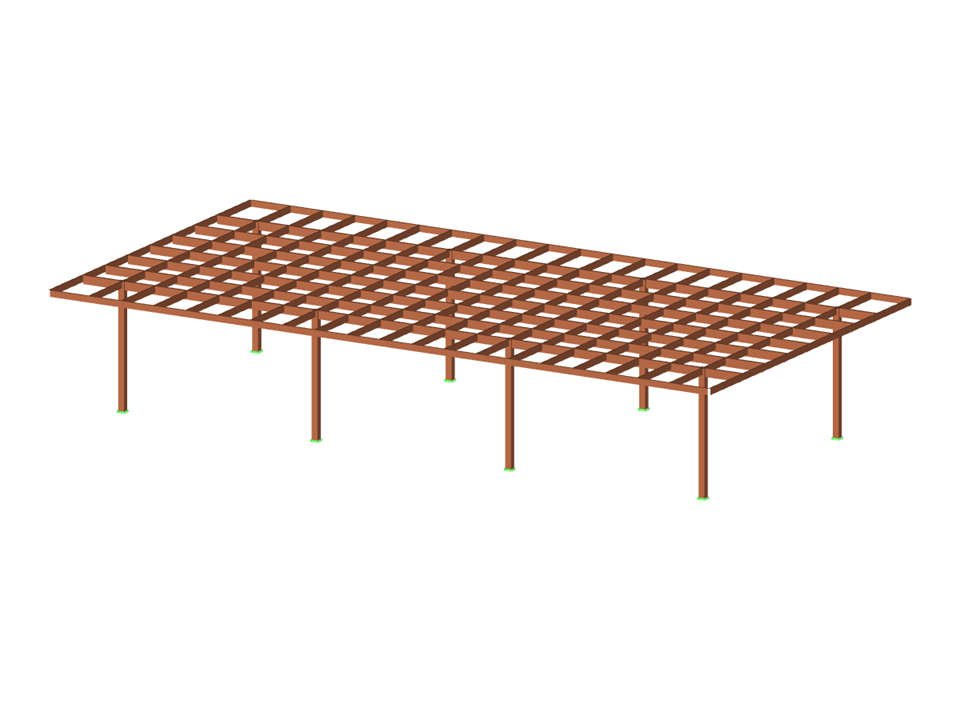

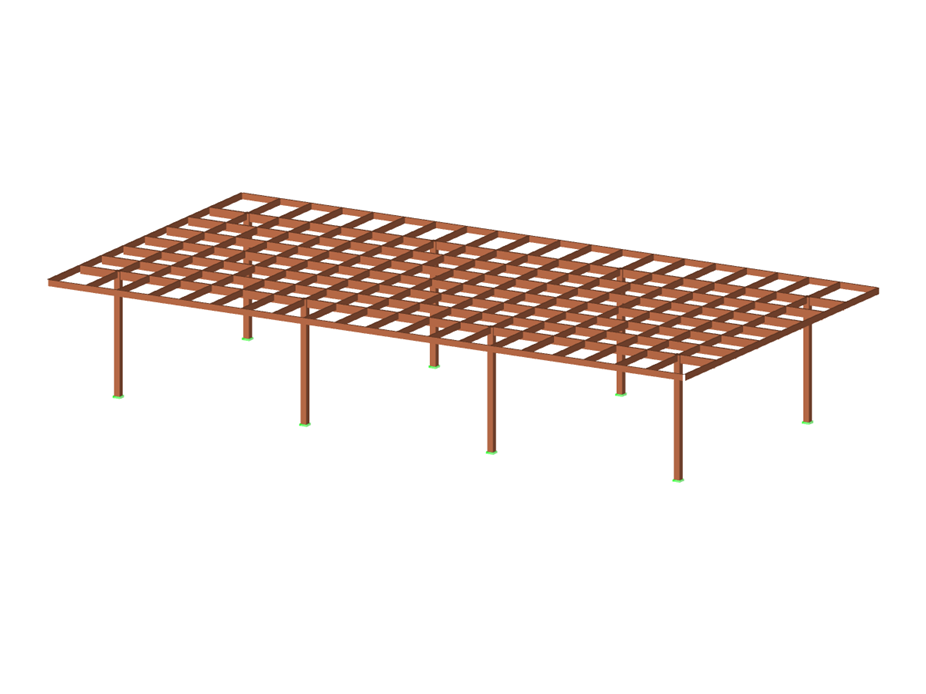

Pergola in legno
I parametri del blocco possono essere modificati dinamicamente | |
Numero di nodi | 197 |
Numero di linee | 360 |
Numero di aste | 356 |
Numero di casi di carico | 5 |
Nr. di combinazioni di carico | 10 |
Nr. di combinazioni di risultati | 2 |
Peso totale | 3,879 t |
Dimensioni (metriche) | 17.050 x 9.000 x 3.250 m |
Dimensioni (imperiali) | 55.94 x 29.53 x 10.66 feet |
Versione del programma | 5.27.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
