Risposta:
La progettazione di una fondazione a blocchi e di una fondazione a bicchiere con lati lisci della benna viene eseguita analizzando i componenti orizzontali Ho e Hu.
In questo caso, il momento vincolante alla base della colonna viene convertito in una componente orizzontale sul lato superiore (Ho) e sul lato inferiore (Hu).
Per le fondazioni a blocchi e a bicchiere con lati lisci della benna, nessun componente verticale è calcolato da utilizzare per la progettazione dell'ancoraggio.

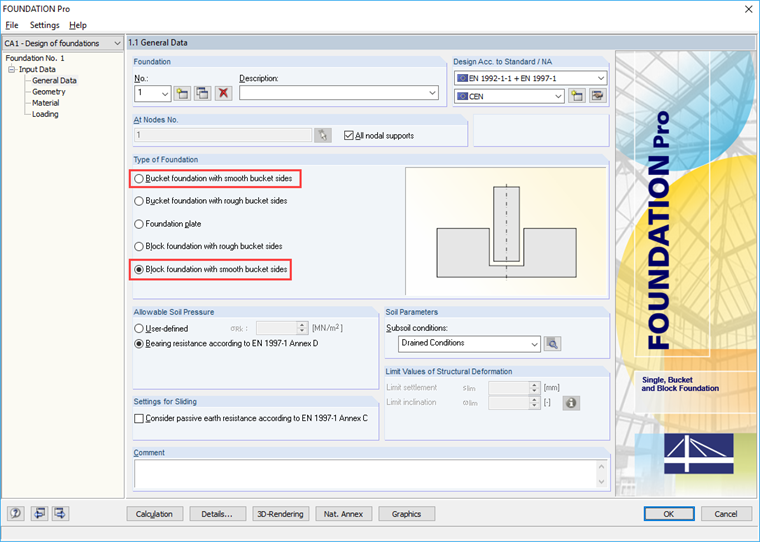

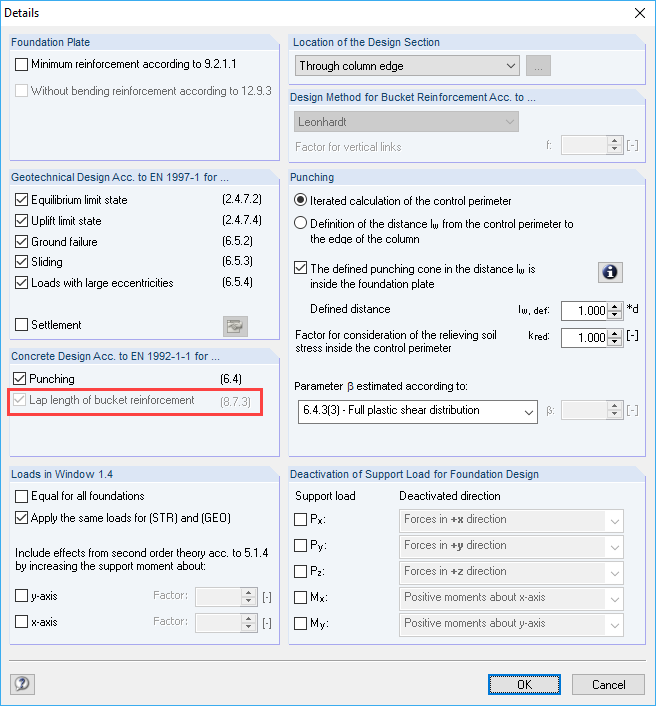

Vedi l'immagine 01 e l'immagine 02.
Una situazione diversa è con le fondazioni a blocchi e a bicchiere con lati ruvidi della benna. In questo caso, è possibile attivare il progetto della lunghezza sovrapposta dell'armatura della benna in Dettagli.
