Grâce à la méthode aux éléments finis, les positions des singularités sont affichées dans une zone limitée à l'aide d'une concentration des valeurs de résultat dépendantes des contraintes. Elles se produisent notamment aux emplacements du modèle où s'appliquent les charges ponctuelles. Cette vidéo montre les options permettant de traiter de telles singularités.

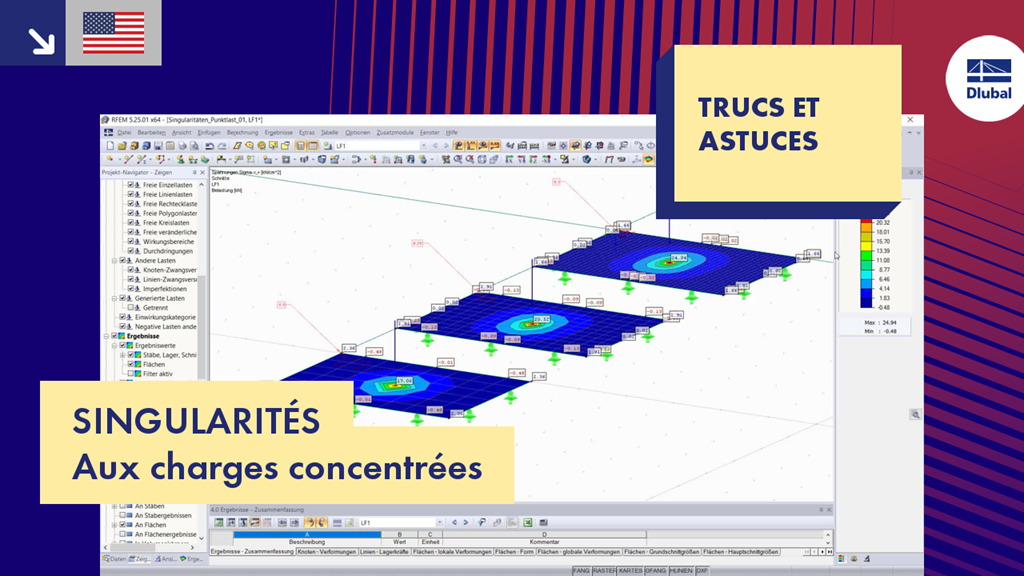

T&A 011 | Singularités - Aux charges concentrées
Avez-vous des questions ?
Les singularités n'ont lieu que dans une zone limitée définie par la concentration des valeurs de résultat dépendantes des contraintes. Ces résultats sont conditionnés par la méthode des EF. Theoretisch betrachtet konzentrieren sich dabei die Steifigkeit und/oder die Beanspruchung in unendlicher Größe auf einen infinitesimal kleinen Bereich.
Le module additionnel RF-PUNCH Pro permet de vérifier la résistance au poinçonnement des extrémités et des coins de voiles. La charge de poinçonnement constitue la base du calcul. Elle est déterminée automatiquement à partir des efforts internes de la surface calculée dans RFEM. Les efforts internes ainsi obtenus peuvent être impactés par des effets de singularités, qui peuvent également avoir une influence négative sur la charge de poinçonnement déterminée au niveau d'un coin ou d'une extrémité de paroi. Cet article décrit les possibilités d'optimisation pour limiter cette influence défavorable.
Die geglätteten Schnittgrößen aus zuvor definierten Glättungsbereichen können auch zur Bemessung von Betonflächen herangezogen werden. Dazu wird im Modul RF-BETON Flächen die Schaltfläche [Details...] betätigt und die entsprechende Checkbox aktiviert. Wurden vorher keine Glättungsbereiche definiert, ist diese Funktion nicht zugänglich.
Les conditions d'appui d’un élément surfacique peuvent être définies rapidement sur RFEM en utilisant les appuis nodaux et linéiques. Wird jedoch nicht bereits bei der Modellierung auf die Nachgiebigkeit der Lagerungen geachtet, so wird häufig spätestens bei der Bemessung mittels Spannungen beziehungsweise bei der Ermittlung der erforderlichen Bewehrung ein genauerer Blick auf die Lagerdefinitionen nötig.
Les panneaux OSB sont disponibles pour les États-Unis et le Canada dans RFEM. Les paramètres de matériau sont tirés du « Manuel des spécifications de calcul de panneau ».
Dans la configuration pour l'ELU de la vérification des assemblages acier, vous avez la possibilité de modifier la déformation plastique ultime des soudures.
Le composant « Plaque de base » permet de calculer des assemblages de plaque de base avec des ancrages coulés. Dabei werden Platten, Schweißnähte, Verankerung und Stahl-Beton-Interaktion analysiert.
La boîte de dialogue « Modifier la section » permet d'afficher les modes de flambement selon la méthode des bandes finies (FSM) comme graphique tridimensionnel.
