Frage
Wie kann ich die Schnittgrößen im globalen Koordinatensystem und nicht im Hauptkoordinatensystem des Querschnitts darstellen?
Antwort:

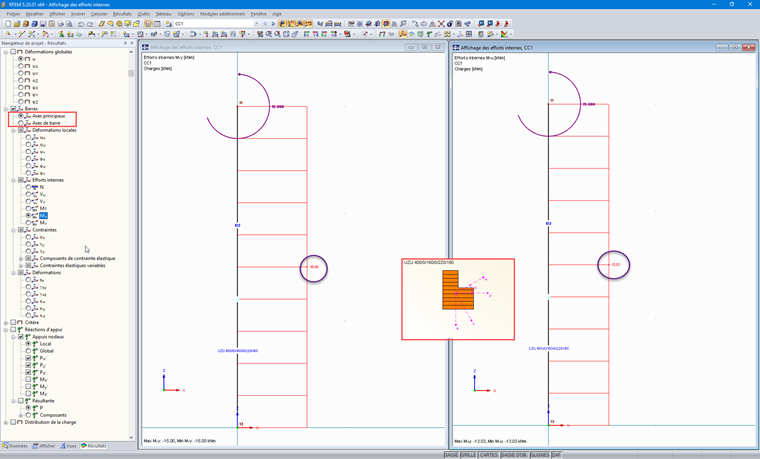

RFEM und RSTAB haben zwei Achsen für asymmetrische, offene und gewöhnliche Querschnitte. Nach der Berechnung werden die Ergebnisse für die Hauptachsen angezeigt. Es kann jedoch ein beliebiges Hauptkoordinatensystem für die Darstellung der Vektoren angegeben werden. Wählen Sie dazu im Projekt-Navigator - Ergebnisse eine der beiden Optionen "Hauptachsen" oder "Stabachsen".
