Einstellung von Wand bzw. Decke
Wo kann ich einstellen, dass es sich bei dem eingegebenen Bauteil um eine "Wand" bzw. eine "Decke" handelt?
Antwort:

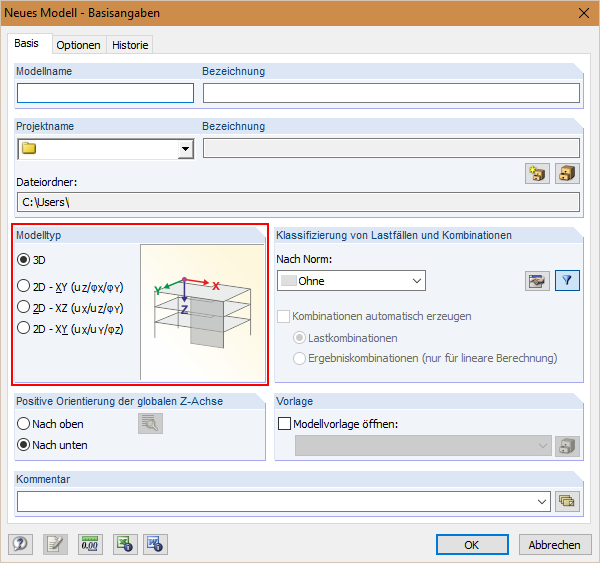

Sie finden diese Einstellung in den "Basisangaben" des jeweiligen Modells.
Dort können Sie zwischen den "Modelltypen" "3D", "2D - XY", "2D - XZ" und "2D - XY" unterscheiden.
Wenn Sie also eine Decke als 2D-Modell eingeben wollen und die Normalkräfte in der Platte unbeachtet beiben sollen, stellen Sie den Modelltyp auf "2D - XY" um. Wenn Sie eine Wand eingeben wollen, dann stellen Sie "2D - XZ" ein.
Weitere Informationen hierzu finden Sie auch im RFEM-Handbuch im Abschnitt 12.2.1 Basis - Modelltyp.
