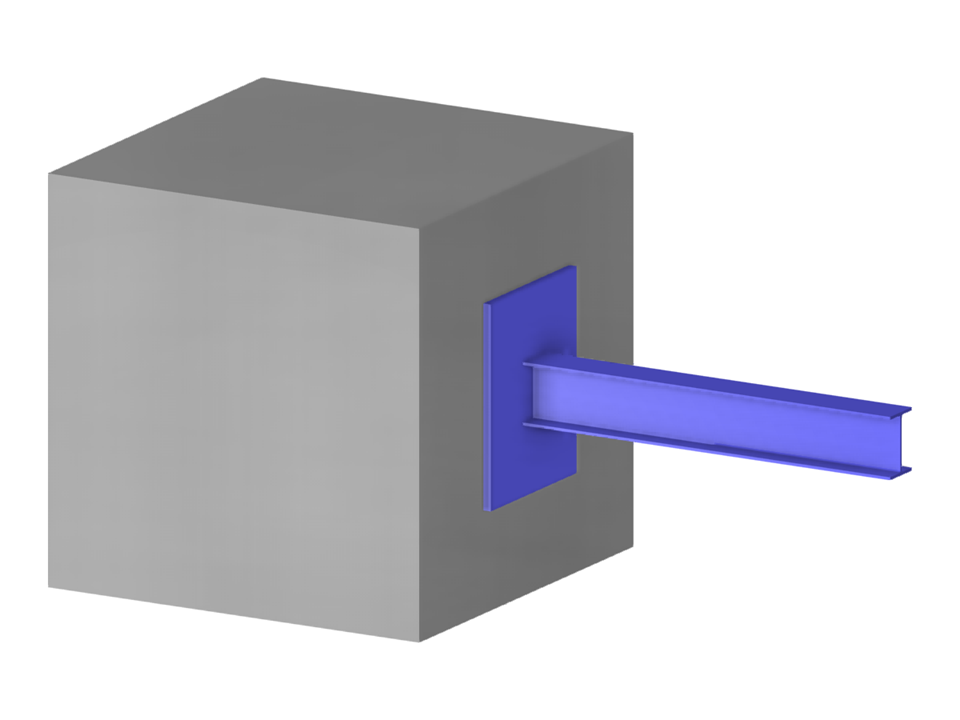

Parametrierung der Verbindung eines I-Profil-Trägers aus Stahl mit einem Betonblock; die Abmessungen der Verbindungsplatte und des Betonblocks können ebenso wie die Abmessungen (Durchmesser und Länge) und die Lage der Ankerschrauben angepasst werden.
Modell erstellt vom Ingenieurteam von Dlubal Latam. Das Modell ist auch als parametrisierter Block auf der Website von Dlubal Latam verfügbar.
I-Profil-Betonblock-Verbindung
Blockparameter dynamisch editierbar | |
Anzahl Knoten | 55 |
Anzahl Linien | 60 |
Anzahl Stäbe | 9 |
Anzahl Flächen | 26 |
Anzahl Volumenkörper | 2 |
Anzahl Lastfälle | 1 |
Anzahl Lastkombinationen | 2 |
Anzahl Ergebniskombinationen | 0 |
Gesamtgewicht | 2,365 t |
Abmessungen | 2,010 x 1,000 x 1,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
