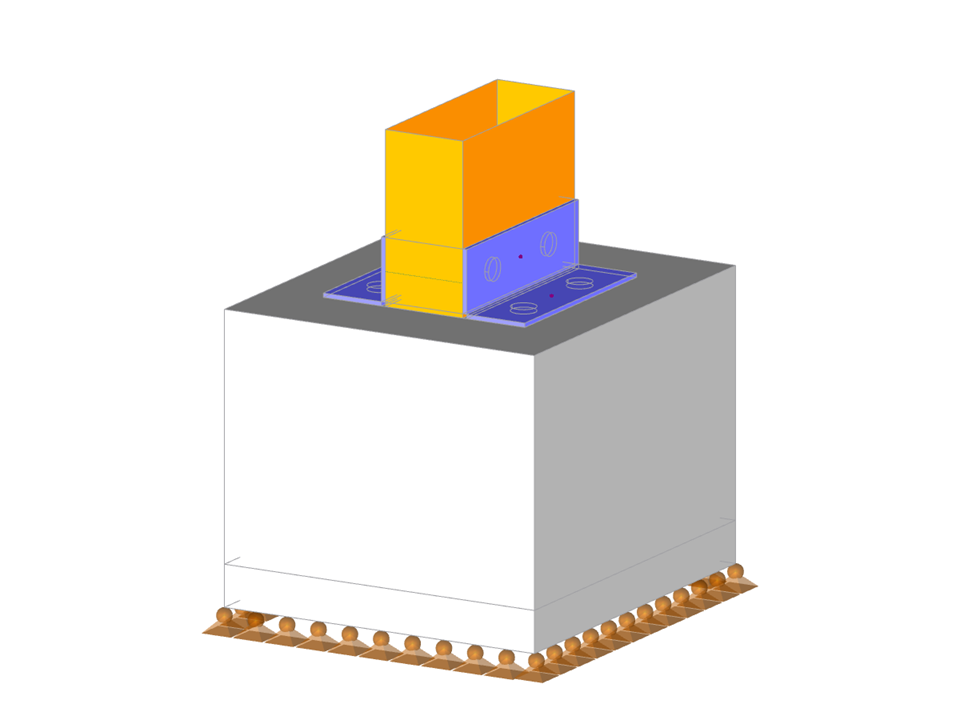

Parametrizace geometrie spojení obdélníkového dřevěného sloupu s betonovým základovým blokem pomocí ocelové konzoly se šrouby.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Patka dřevěného sloupu
Dynamicky upravitelné parametry bloku | |
Počet uzlů | 121 |
Počet linií | 130 |
Počet prutů | 10 |
Počet ploch | 76 |
Počet těles | 9 |
Celková hmotnost | 0,156 t |
Rozměry | 0,400 x 0,450 x 0,550 m |
Verze programu | 5.26.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
