Odpověď:
Vyztužení lze modelovat následovně pomocí liniových uvolnění:
- Vytvořte linii s plánovanými rozměry nosníku.
- Otevřete dialog 'Upravit linii' a linii přiřaďte prut s průřezem plánované příložky.
- V podsložce 'Speciální objekty' vytvořte nové liniové uvolnění kliknutím pravým tlačítkem.

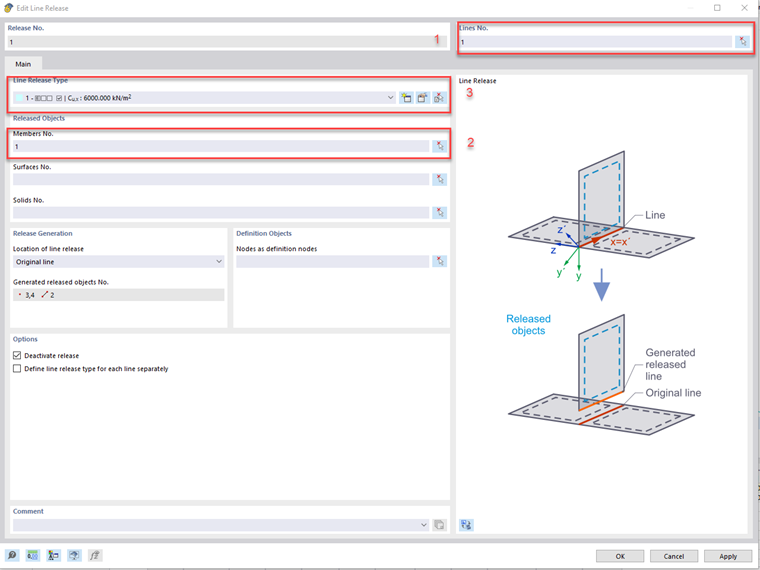

- V dialogu, který se otevře, je třeba nejdříve vybrat dříve vytvořenou linii a poté vytvořený prut (viz obrázek).
- Vytvořte nový Typ liniového uvolnění a v dialogu zadejte příslušné podporové podmínky podle plánované výztuže a spojovacích prostředků.
- Vyberte původní linii a opakujte kroky 2-5 pro vytvoření druhé příložky (u nesymetrických průřezů by měl být příslušný průřez orientován pod úhlem 180°).
- Přiřaďte průřez hlavního nosníku původní linii.
- Nyní můžete výztužným nosníkům (příložkám) přiřadit příslušnou excentricitu.
Další možnost použití výztuže je popsána v následující FAQ:
FAQ 4741 Jak mohu dodatečně použít výztuž na modelovaném průvlaku?K tématu poddajných dřevěných spojů najdete na našich webových stránkách článek:
KB 787 Zohlednění modulu pružnosti prokluzu dřevěného spoje
