Online manuál programu RFEM - Plochy (anglicky)
www.robbins-engineering.com__LI.jpg?mw=926&hash=35bd402c29fbc43beb2ff7d3a81330a1d9385fa3)

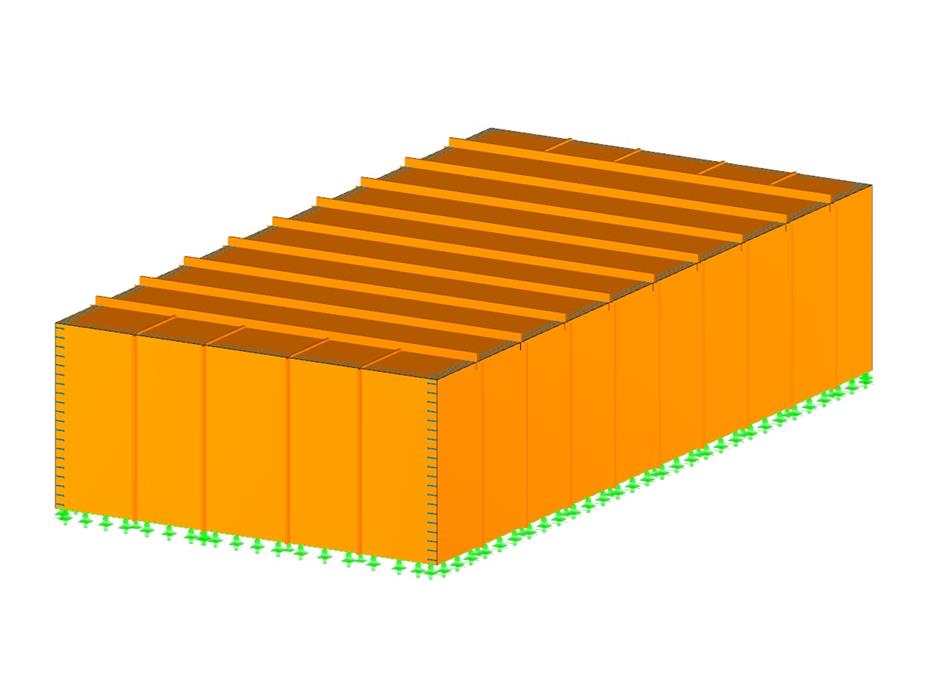

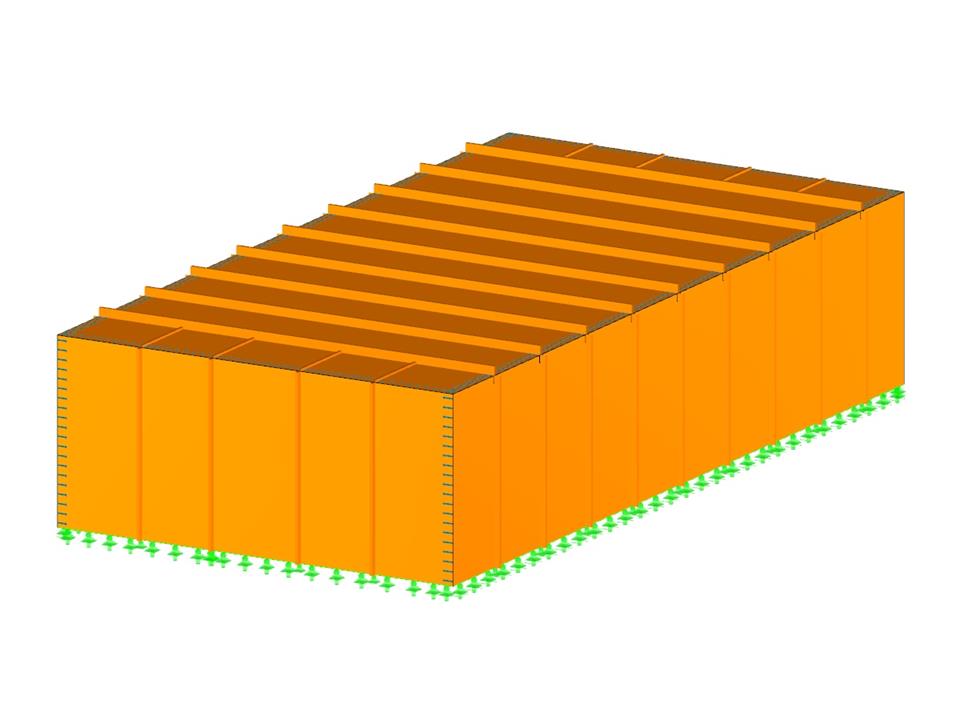

Stavba z křížem lepeného dřeva
| Počet uzlů | 257 |
| Počet linií | 286 |
| Počet prutů | 105 |
| Počet ploch | 5 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 11 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 280,312 t |
| Rozměry (metrické) | 29,095 x 57,295 x 12,698 m |
| Rozměry (imperiální) | 95.46 x 187.98 x 41.66 feet |
| Verze programu | 5.20.00 |
Funkce programu
www.robbins-engineering.com__LI.jpg?mw=350&hash=91614a3a7dcb9934ca61b3139d4313583189f932)
Při generování smykových stěn a stěnových nosníků lze přiřadit nejen plochy a buňky, ale také pruty.
V programu RFEM je k dispozici materiál OSB pro USA a Kanadu. Materiálové parametry se převezmou z manuálu "Panel Design Specification".
Typ tloušťky "Nosníkový panel" umožňuje modelovat dřevěné deskové prvky ve 3D prostoru. Stačí zadat geometrii plochy a dřevěné deskové prvky se vygenerují na základě interní prutovo-plošné konstrukce, včetně simulace poddajnosti spoje.
„Nosníková deska“ vám nabízí následující výhody:
- Možné je jednostranné i oboustranné opláštění
- Automatický výpočet polotuhé vazby
- Desky z desek
- Sešité opláštění
- Uživatelsky zadané plechy
- Zobrazení jako kompletní geometrický 3D objekt (rám, příčle, sloup, plech, skoby) včetně excentricity
- Zohlednění otvorů pomocí buněk plochy
- Posouzení konstrukčních prvků pomocí addonu Posouzení dřevěných konstrukcí
- Nezávisle na materiálu (např. sádrokarton s profily tvarovanými za studena a sádrovláknitými deskami jako krytinou)
Výpočet modelu budovy probíhá ve dvou výpočetních fázích:
- Globální 3D výpočet celkového modelu, ve kterém jsou podlaží modelována jako tuhá deska (diafragma) nebo jako ohybová deska
- Lokální 2D výpočet jednotlivých desek podlaží
Výsledky pro sloupy a stěny z 3D výpočtu a výsledky pro desky z 2D výpočtu se po výpočtu sloučí do jednoho modelu. To znamená, že není třeba přepínat mezi 3D modelem a jednotlivými 2D modely desek podlaží. Uživatel pracuje pouze s jedním modelem, šetří drahocenný čas a vyhýbá se případným chybám při ruční výměně dat mezi 3D modelem a jednotlivými 2D modely desek.
Svislé plochy v modelu může uživatel rozdělit na smykové stěny a otvorové překlady. Program z těchto stěnových objektů automaticky vygeneruje vnitřní výsledkové pruty, takže je lze následně použít podle požadované normy v Posouzení železobetonových konstrukcí .
