Nuovo modello | Giunto con piastra flangiata imbullonata

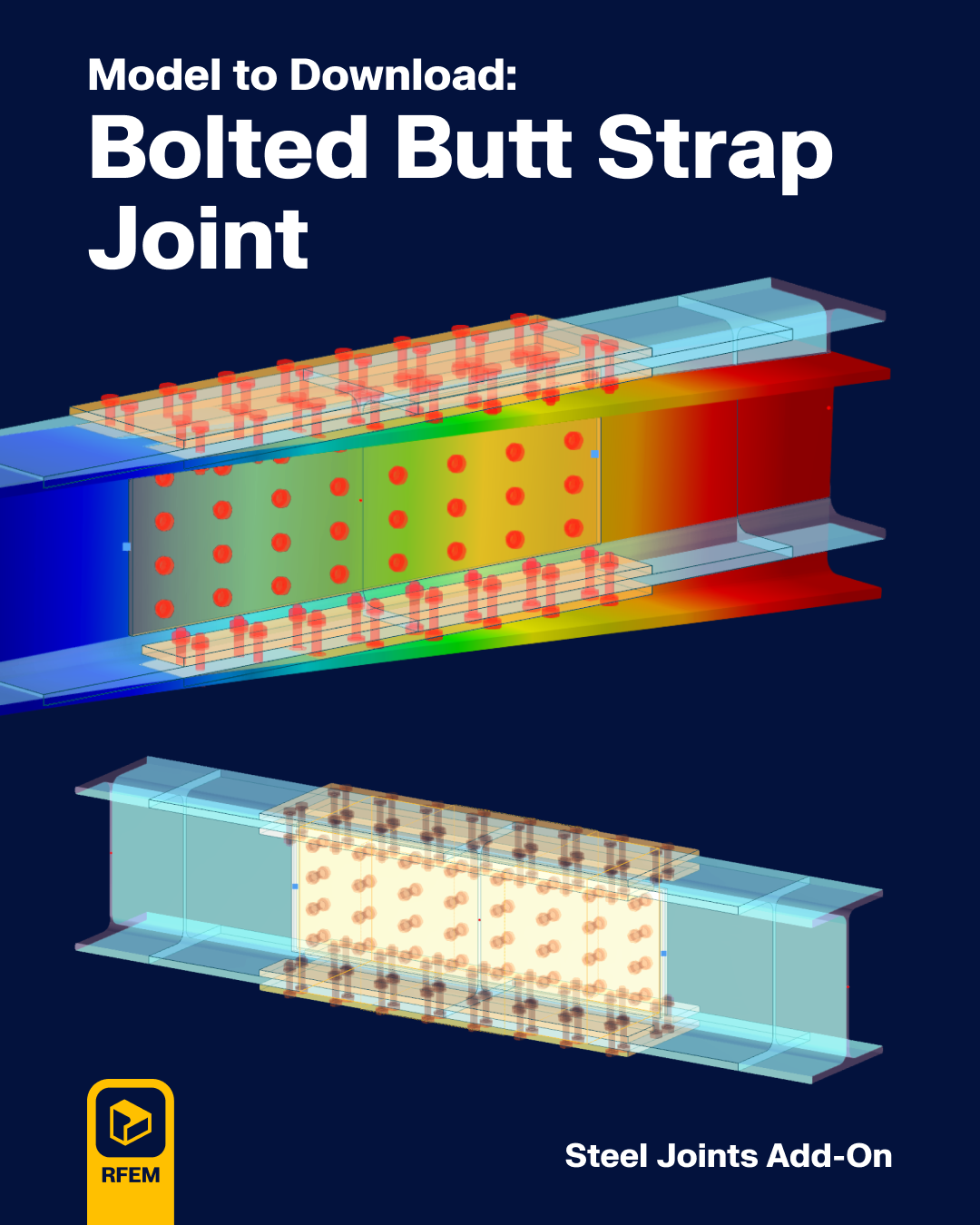

Vista ravvicinata di un giunto bullonato con coprigiunto in un assemblaggio di acciaio strutturale, che mostra il posizionamento e la connessione di più bulloni.
L'immagine mostra una vista dettagliata di un collegamento con coprigiunto bullonato all'interno di una struttura in acciaio. Diversi bulloni sono posizionati simmetricamente per distribuire uniformemente il carico sul collegamento. Il giunto fa parte di un assemblaggio più grande, mettendo in evidenza la precisione dell'allineamento e l'importanza di ogni bullone nel mantenere l'integrità strutturale. Il collegamento bullonato viene generalmente utilizzato in ingegneria per unire solidamente gli elementi in acciaio.
Modello 3D
Specifiche
| Numero di nodi | 3 |
| Numero di linee | 2 |
| Numero di aste | 2 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 1 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,250 t |
| Dimensioni (metriche) | 2,000 x 0,000 x 0,000 m |
| Dimensioni (imperiali) | 6.56 x 0 x 0 feet |
2025-03-21
055933
Nuovo modello | Giunto di coprigiunto imbullonato
Vista 3D di un giunto a coprigiunto bullonato con elementi dettagliati di progetto della connessione.
L'immagine presenta un modello 3D dettagliato di un giunto con coprigiunto bullonato, che mostra varie componenti e complessità di progettazione del collegamento. Il giunto è un elemento critico nelle strutture portanti, che consente il trasferimento del carico tra i membri. Il modello illustra il posizionamento delle viti e l'allineamento del coprigiunto, essenziale per mantenere l'integrità strutturale.
