KB 001914 | Étude de convergence du réseau | Déformation au niveau du bras en porte-à-faux avec différentes approches
Étude de convergence réseau montre déformation au bras en porte-à-faux par différentes approches.

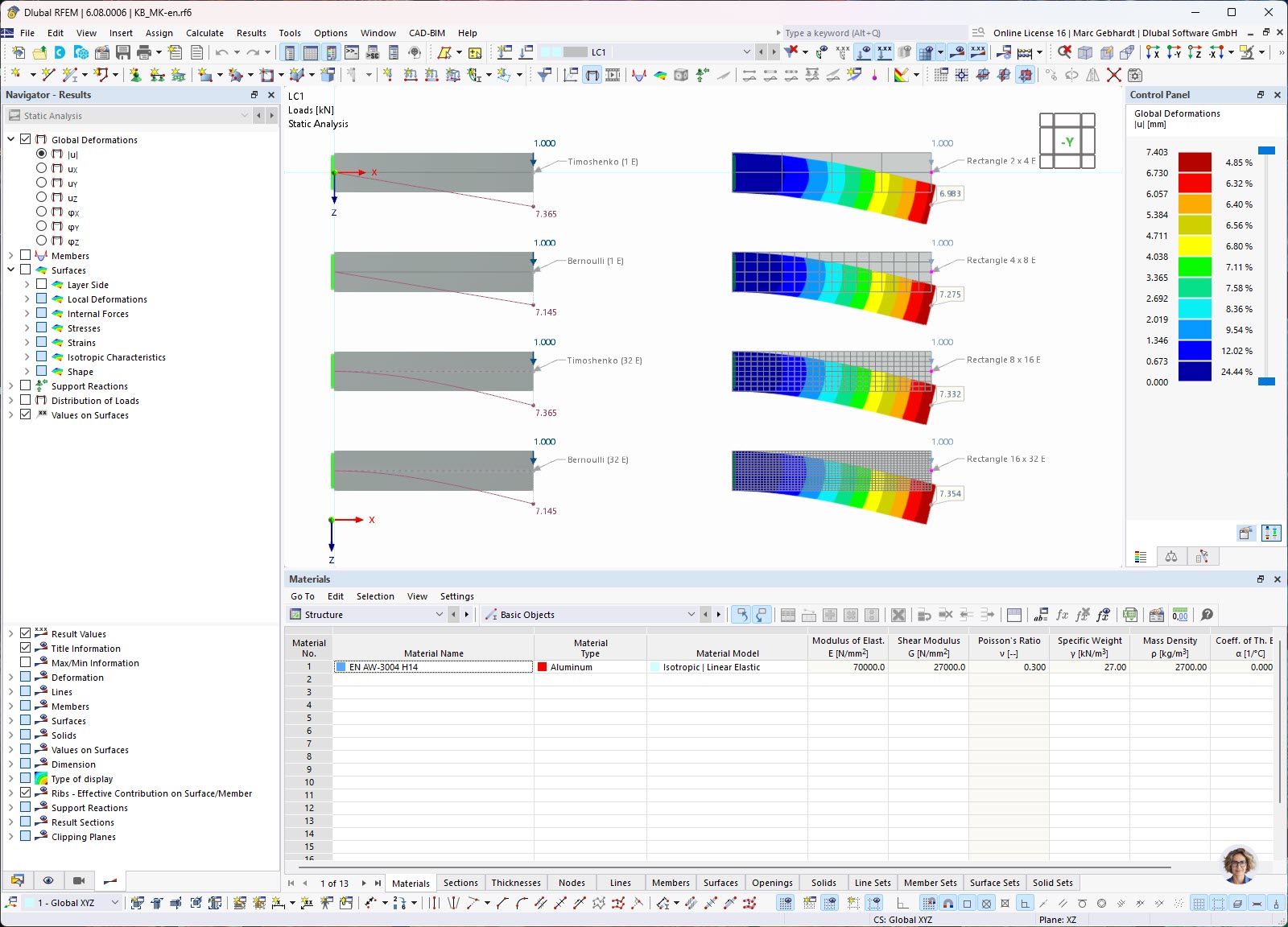

L’image illustre une étude de convergence de maillage pour examiner la déformation d’un porte-à-faux selon différentes approches de modélisation. De telles études sont essentielles dans le domaine de la mécanique des structures pour garantir la capacité portante des constructions. Grâce à l’utilisation de solutions logicielles telles que celles de Dlubal, les ingénieurs peuvent effectuer des calculs complexes et ainsi prendre des décisions éclairées pour assurer la stabilité des éléments de construction. Une simulation précise de la répartition des charges et des déformations en résultant optimise la dimensionnement des éléments et l’utilisation des matériaux, en identifiant et en évaluant les zones critiques.
Utilisé dans
Modèle 3D
Spécifications
| Nombre de nœuds | 108 |
| Nombre de lignes | 31 |
| Nombre de barres | 4 |
| Nombre de surfaces | 4 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,000 t |
| Dimensions (métrique) | 0,300 x 0,170 x 0,000 m |
| Dimensions (impériales) | 0.98 x 0.56 x 0 feet |
