只需点击几下鼠标即可将端板插入钢结构节点中。 可选输入选项有“偏移”或“尺寸和位置”。 通过指定参照杆件和剖面,您也可以省略杆件截面组件。

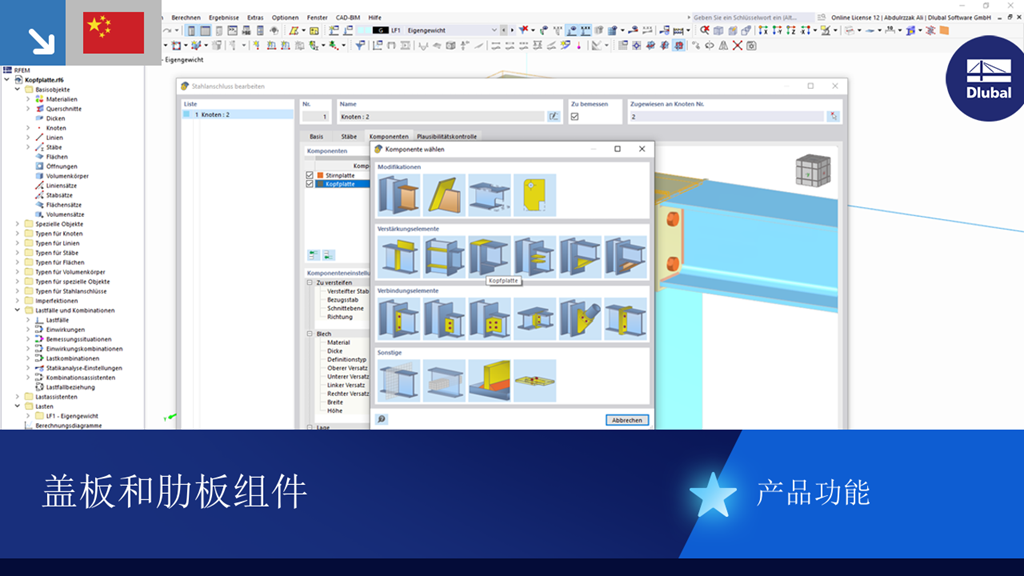

使用该组件可以轻松地对梁柱盖板连接进行建模。
使用“肋板”组件可以在板件上快速定义任意数量的纵向肋, 并通过指定参照对象来自动定义其焊缝。
只需点击几下鼠标即可将端板插入钢结构节点中。 可选输入选项有“偏移”或“尺寸和位置”。 通过指定参照杆件和剖面,您也可以省略杆件截面组件。
使用该组件可以轻松地对梁柱盖板连接进行建模。
使用“肋板”组件可以在板件上快速定义任意数量的纵向肋, 并通过指定参照对象来自动定义其焊缝。
在“钢结构节点”模块中,所有组件的计算中都可以考虑螺栓预应力。 可以通过在螺栓设置中的复选框很容易地激活预应力。这会影响应力-应变分析和刚度分析。
预应力螺栓是钢结构中使用的特殊螺栓,用于在连接的结构构件之间产生很大的夹紧力。 该夹紧力在结构构件之间产生摩擦,从而传递力。
功能
使用一定的扭矩紧固预应力螺栓,螺栓由此被拉伸并产生一个拉力。 该拉力会传递到连接的组件上,从而产生很大的夹紧力。 该夹紧力防止了连接松动,确保了可靠的力传递。
优势
用于下列结构的设计和计算
在 RFEM 中使用“钢结构节点”模块生成的有限元模型计算预应力螺栓。 计算时考虑了夹紧力、构件之间的摩擦力、螺栓的抗剪强度以及构件的承载能力。 梁的设计按照规范 DIN EN 1993-1-8(欧洲规范 3)或者美国规范 ANSI/AISC 360-16 进行。 生成的分析模型和结果可以作为单独的 RFEM 模型保存和使用。
在杆件编辑器组件中,除了选择单个板之外,用户还可以选择整根杆件作为修改对象。 因此可以在多个杆件板上同时应用'切口'和'起坡'操作。
