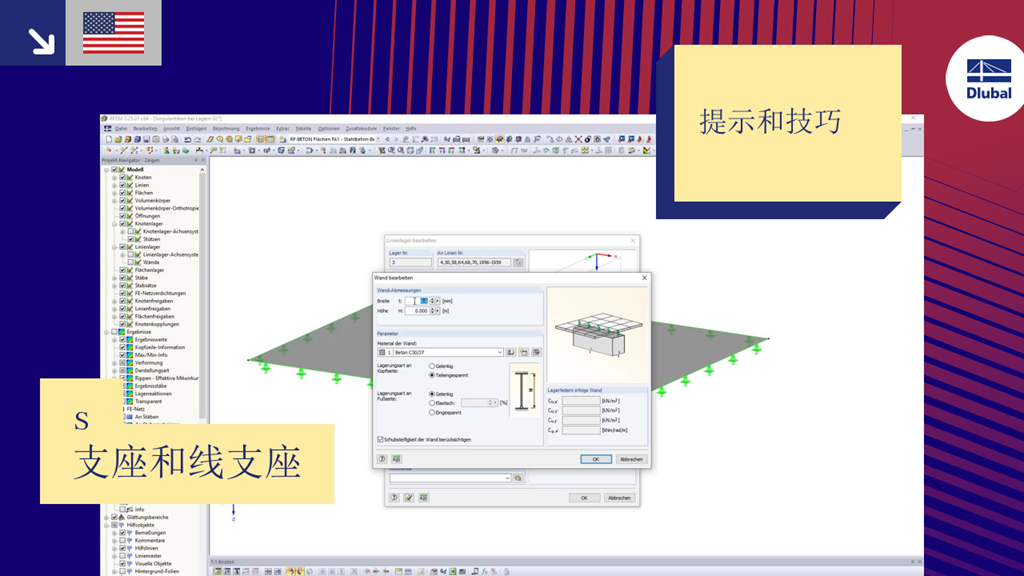

由于使用了有限元方法,所以经常在节点和线支座处出现应力集中。 该视频显示了处理这种奇异位置的可能性。
在 RF-PUNCH Pro 中可以对墙角和墙端部进行冲切验算。 冲切荷载是计算的基础,由 RFEM 自动计算得出。 由 RFEM 计算得出的面内力可能会受到奇异点位置的影响,这对确定墙角或墙端部的冲切荷载也会产生不利影响。 本文介绍了如何将这种不利影响降低到最小化的方法。
应力奇异性(singlarties)是指随着网格划分不断细化,应力也不断增大的现象就是应力奇点或区域。 其原因是由于有限元方法 FEA 的理论基础决定的。 Theoretisch betrachtet konzentrieren sich dabei die Steifigkeit und/oder die Beanspruchung in unendlicher Größe auf einen infinitesimal kleinen Bereich.
RFEM 5 bietet im Menü "Ergebnisse" → "Neuer Glättungsbereich" die Option einen Glättungsbereich zu definieren. Dabei kann zwischen einer rechteckigen, kreisförmigen oder elliptischen Form gewählt werden. Dieses Werkzeug kann beispielsweise verwendet werden, um Singularitäten durch Knotenlasten auf einen gewünschten Glättungsbereich zu "verschmieren".
Die geglätteten Schnittgrößen aus zuvor definierten Glättungsbereichen können auch zur Bemessung von Betonflächen herangezogen werden. Dazu wird im Modul RF-BETON Flächen die Schaltfläche [Details...] betätigt und die entsprechende Checkbox aktiviert. Wurden vorher keine Glättungsbereiche definiert, ist diese Funktion nicht zugänglich.
实体应力的结果可以在有限元中显示为彩色的三维点。
在正常使用极限状态配置中可以调整截面的各种设计参数。 在那里可以控制变形和裂缝宽度分析中应用的截面条件。
可以激活以下设置:
- 由相关荷载计算的裂缝状态
- 由所有正常使用极限状态设计状况确定的包络裂缝状态
- 截面开裂状态 - 与荷载无关
在'编辑杆件'下的'设计支座和挠度'选项卡中,可以使用优化的输入窗口对杆件进行明确分段。 程序会自动使用悬臂梁或单跨支座梁的变形极限。
通过在杆件始端、末端和中间节点上定义相应方向的设计支座,程序会自动识别允许变形所涉及的构件和构件长度。 根据计算支座,它会自动识别是梁还是悬臂梁。 不再需要像以前的版本 (RFEM 5) 中那样手动分配。
使用'用户自定义长度'选项,可以在表格中修改参考长度。 始终默认使用相应的构件长度。 如果参照长度与杆件长度有偏差(例如弯曲杆件),则可以进行调整。
此外,该功能还有助于清晰地显示结果。 用户可以使用【裁剪平面】来剖切模型,为模型创建剖视图。 用户可以通过勾选“修改”后的平面内容, 这样,您可以清楚简单地显示例如相贯或实体的结果。
