按照 CSA O86-19 的木杆件设计
总数: 4
RF-/TIMBER CSA | 产品特性
- 杆件和连续杆件的受拉、受压、受弯、受剪以及组合内力设计
- 弯扭屈曲和弯扭屈曲稳定性验算按照等效杆件方法或者二阶理论方法进行
- 通过挠度限值计算正常使用极限状态
- 可自由配置炭化时间和炭化速率,以及在进行抗火设计时自由选择炭化面
- 层板胶合木变截面梁和弯曲梁设计
- 按照加拿大规范的材料和截面库
- 用户自定义输入矩形截面和圆形截面
- 自动优化截面
- 可以选择从模块 RF-STABILITY/RSBUCK 导入屈曲长度
- 完整全面的计算结果输出文件包括所选规范的公式说明
- 对结果有多种筛选和排序选项
- 考虑潮湿使用条件
- 在 RFEM/RSTAB 模型中显示验算准则可视化彩图
- 导出 MS Excel 格式文件
- 公制和英制单位
RF-/TIMBER CSA | 输入

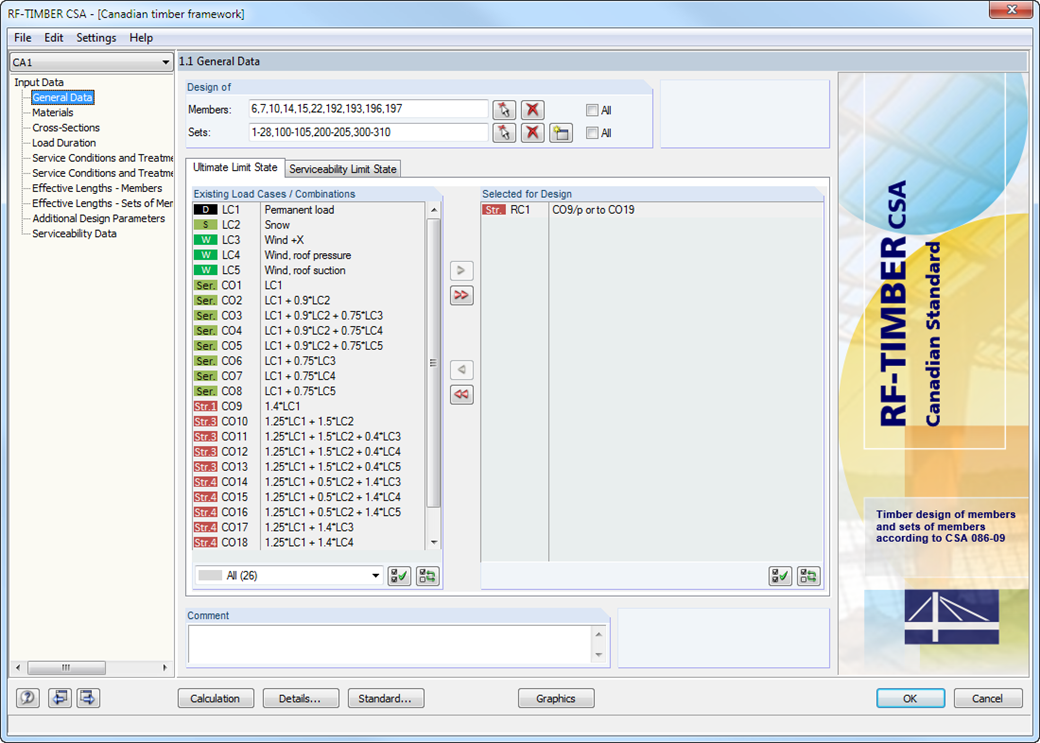

打开附加模块后,必须为正常使用极限状态设计选择杆件/多杆件、荷载工况、荷载或结果组合。 在 RFEM/RSTAB 中的材料是预设的,可以在 RF-/TIMBER CSA 中进行调整。 材料库中包含了相应规范中列出的材料属性。
在检查截面时,您可以指定是考虑在 RFEM/RSTAB 中选择的截面,还是修改截面。 之后,您可以定义荷载持续时间等级、含水率条件和木材处理。
变形分析需要相关杆件和多杆件的参考长度。 此外,您可以定义挠度的特定方向、初弯曲和梁的类型。
对于抗火设计,您可以定义一根或多杆件的碳化面,
RF-/TIMBER CSA | 设计
截面承载力验算时,顺纹方向的拉、压、弯矩验算,以及受剪承载力。
对于有屈曲和侧向屈曲危险的构件,程序按照等效杆件法计算并考虑轴心受压、受弯、受压、受压等情况。 内跨和悬臂的挠度需与最大容许挠度进行比较。
使用独立的设计案例可以对杆件、多杆件和荷载进行灵活和稳定性分析。
可以根据需要调整与设计相关的参数,例如稳定性分析、火灾荷载作用持续时间、杆件长细比和挠度极限。
RF-/TIMBER CSA | 结果输出
计算完成后,模块在结果表格中显示结果。 所有的中间值(例如主导内力、调整系数等)都可以包括在内,以使设计更加透明。 用户可以按荷载工况、截面、杆件集和杆件对结果进行排序。 如果分析失败,可以在优化过程中修改受影响的截面。

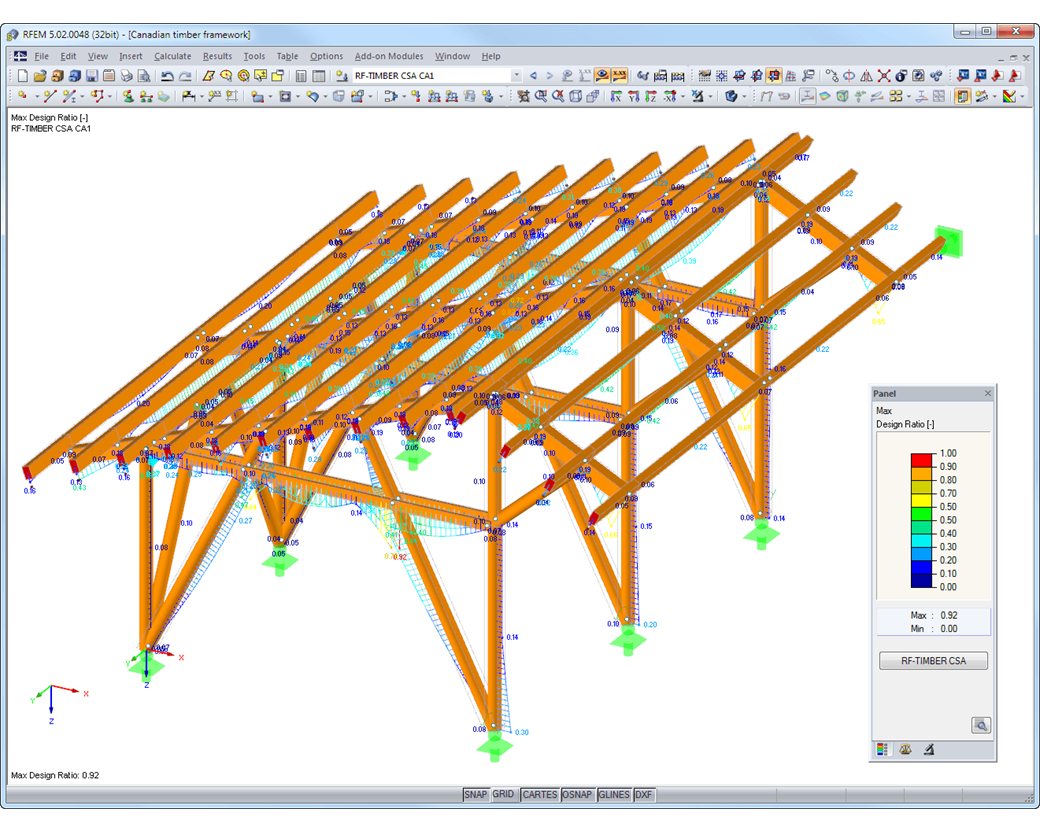

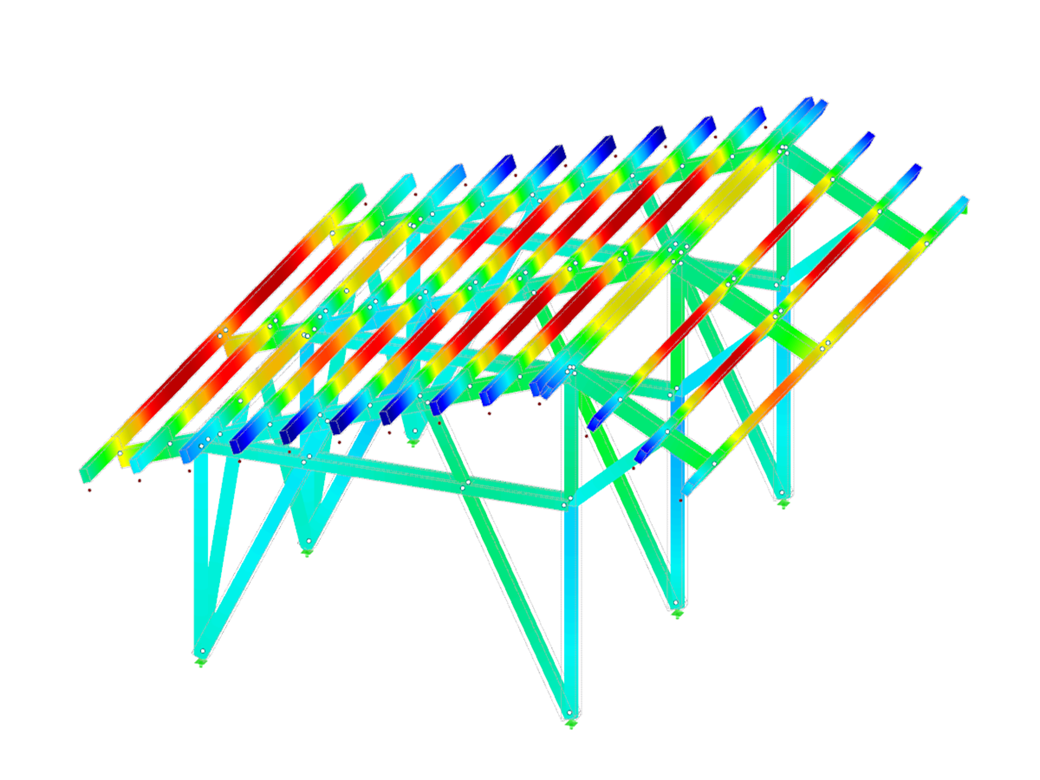

在 RFEM/RSTAB 模型中,利用率用不同的颜色表示。 这样,您可以快速识别截面的临界区域或尺寸过大的区域。 此外,通过显示在单根或多杆件上的结果图可以确保进行目标评估。
除了在表格中显示的输入和结果数据外,还可以将所有图形添加到打印报告中。 因此可以保证文档编制的准确性和准确性。 可以根据具体的设计计算来选择显示在计算书中的内容。
计算价格
总金额 1,930.00 USD
该价格适用于United States。
