说明

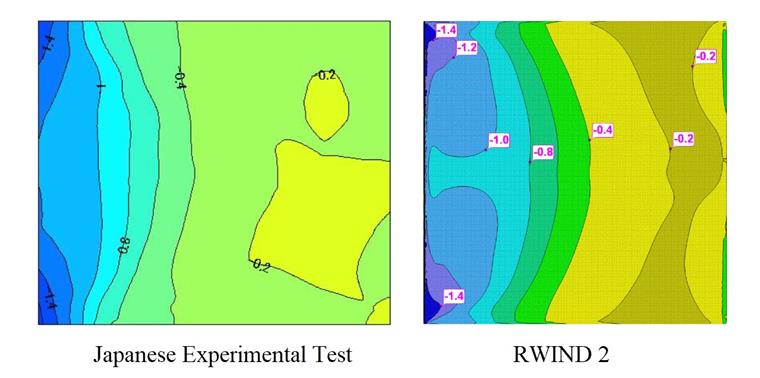

显示的风压系数 (Cp)

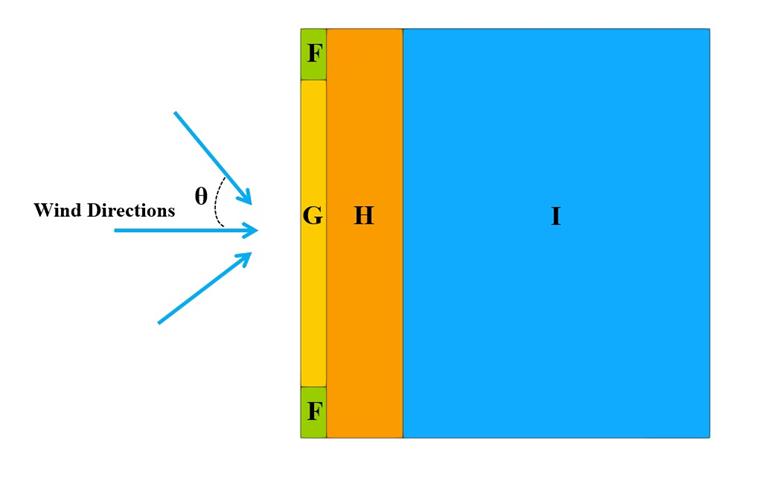

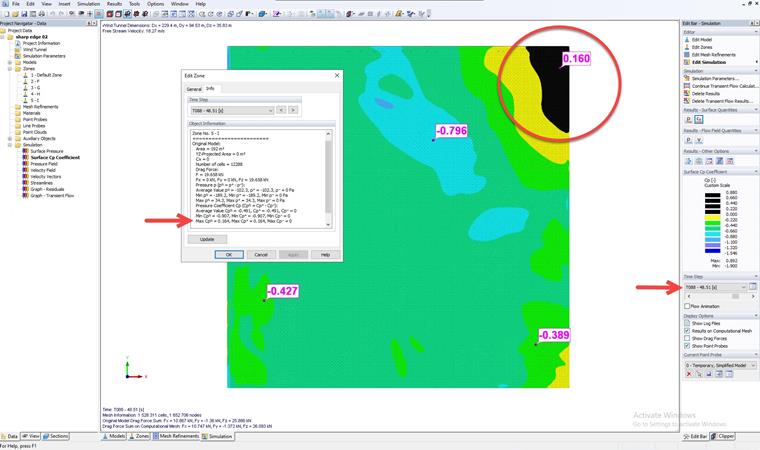

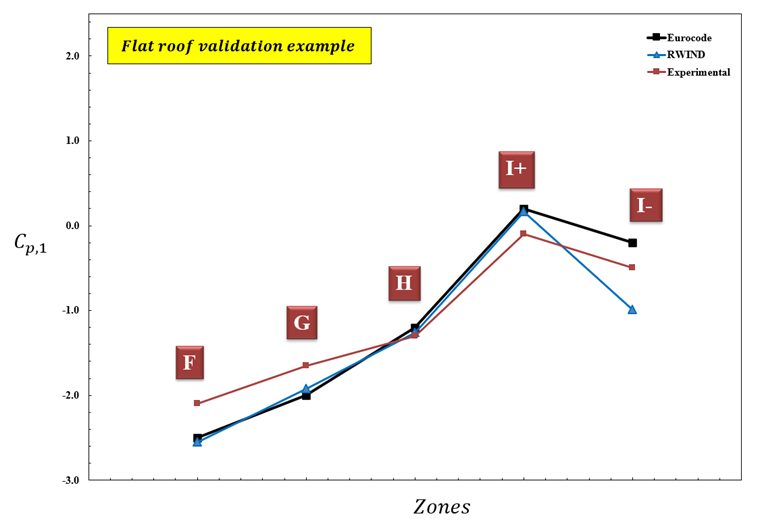

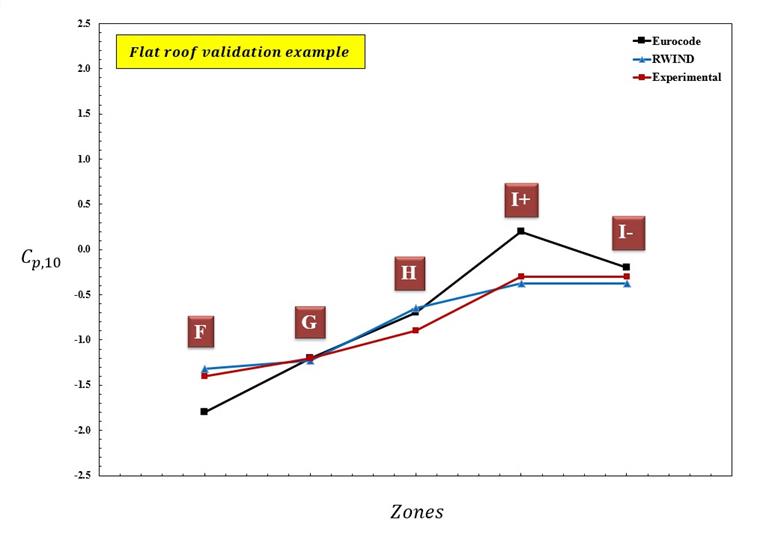

和 日本风洞数据库 . 关于具有尖屋檐的三维屋面的建议设置将在下一部分中介绍。 CFD 模拟的关键是找到符合输入数据规范的配置,例如湍流模型、风速分布、湍流强度、边界层条件、离散化的阶数等。 重要的是,规范中没有包含数值模拟(例如CFD模拟)所需的信息。 在当前的 VE 中,我们提供了例如 EN 1991-1-4 锐边屋面的 RWIND 设置和实验数据 兼容。 日本风洞数据库 . === 解析解和结果 === 如图 1 所示为封闭式屋盖结构模型,该模型包含四个区域(F、G、H、I)。 平屋面的外压系数 (Cp,10 ) 和 (Cp,1 ) 参见 EN 1991-1-4 中图 7.6 和表 7.2。 表1还列出了用于数值CFD模拟的RWIND的重要假设和输入数据。
表 1: 尺寸比和输入数据 | |||
基本风速 | V | 22 | m/s |
地形类别 | 2 | <现在wiki>- | <现在wiki>- |
侧风尺寸 | B | 16 | m |
顺风向尺寸 | d | 16 | m |
平均屋面高度 | h | 4 | m |
屋面角钢 | θ屋面 | 0 | 度 |
空气密度 - RWIND | ρ | 1.25 | kg/m3 |
风荷载方向 | θwind | 0,15, 30, 45 | 度 |
湍流模型 - RWIND | 稳态 RANS k-ω SST | <现在wiki>- | <现在wiki>- |
运动粘度 (公式 7.15, EN 1991-1-4) - RWIND | ν | 1.5*10-5 | m2/秒 |
方案阶数 - RWIND | 第二 | <现在wiki>- | <现在wiki>- |
残余目标值 - RWIND | 10-4 | <现在wiki>- | <现在wiki>- |
残余类型 - RWIND | 压强 | <现在wiki>- | <现在wiki>- |
最小迭代数 - RWIND | 800 | <现在wiki>- | <现在wiki>- |
边界层 - RWIND | NL | 10 | <现在wiki>- |
墙面函数类型 - RWIND | 增强/混合 | <现在wiki>- | <现在wiki>- |
湍流强度(最佳拟合) - RWIND | i | 地形 2 | <现在wiki>- |
